Germanjet工程油缸磁致伸缩位移传感器的输出信号为数值，所以，即使电源中断也不会对信号接收造成问题，更不会重归零位。最后，由于敏感元件都是非接触式的，即使测量过程不断重复，也不会对传感器造成任何磨损，其磁致伸缩敏感元件的平均无故障时间为23年。

　　电子仓部分：这部分可以说是整个磁致伸缩位移传感器的“大脑”部分，它主要由激磁电路模板和回波拾取装置等部件组成，激磁电源的接入(插座)在电子仓顶部，如果是激磁电路模板和回波拾取装置发生故障，会直接导致位移传感器失灵

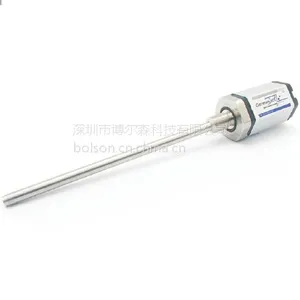

　　16型耐高压外管位移传感器测量行程75-3000mm(可OEM定制)。这些紧压密封型的不銹钢位置传感器是专门為了液压缸安装应用而设计的，尤其适合那些 U 型头液压缸或者是任何空间受限制的液压缸应用。对於普遍应用的标準型液压缸，16型传感器是一个理想的选择。一个磁致伸缩位移传感器，高质量缸体加上***控制阀组成一个理想的驱动系统，可以满足技术上高标準的加工行业要求。

　　16型工程油缸磁致伸缩位移传感器提供模拟量的电流和电压输出、正向和反向测量功能。模拟输出信号是与磁铁的位置成比的。测量范围是工厂设定的，不需要重新标定。由於是直接输出，所以在与控制器或仪錶连接时不需要再加任何信号转换电路。

　　安装说明

　　油缸盖加工细节

　　德敏哲磁致伸缩位移传感器标准参数

　　订货选型

　　结构简单

　　1传感器头-电子部分内置于一个坚固的外壳内

　　2、保护外管-传感器带有安装法兰的耐压外管(压力530bar)保护着内部的敏感元件和波导管系统。它可以直接被安装在钻了孔的活塞杆内。

　　3、位置磁铁-移动的部分，它被固定于活塞杆末端。这个永磁铁沿着不动的传感器外管无接触且无磨损的移动。

　　它的磁场透过传感器杆壁启动测量信号。

　　工程油缸磁致伸缩位移传感器主要由一条铁磁材料的测量感应元件，一般被称为“波导管”，一个套在测杆上(波导管)的非接触的可以移动的磁环(永磁铁)和电子仓组成。测杆内装有磁致伸缩线(波导丝)。工作时，传感器电子仓内的控制模块向磁致伸缩线(波导丝)施加激磁电流脉冲，电流脉冲(即“询问信号”)由传感器送出，在通过波导管时电流脉冲周围产生电磁场，当与套在波导管上的永磁铁的磁场相交的瞬间，波导管产生“磁致伸缩”效应，使波导丝扭转，扭转波以一定的速度向两边传播，向磁致伸缩位移传感器末端传播的应力波被阻尼元件吸收，而向激励端传播的信号被回波信号拾取装置所接收。计量出发射电流脉冲与接收到应力波的时间间隔，即可计算出永磁铁的准确位置，从而达到位移测量的目的。这个过程是连续不断的，所以每当活动的永磁铁被带动时，新的位置很快就会被感测出来。由于输出信号是一个真正的值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况。
