概述

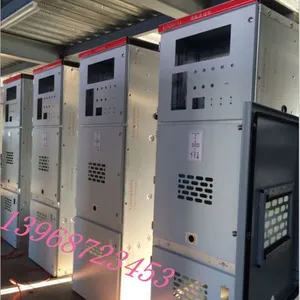

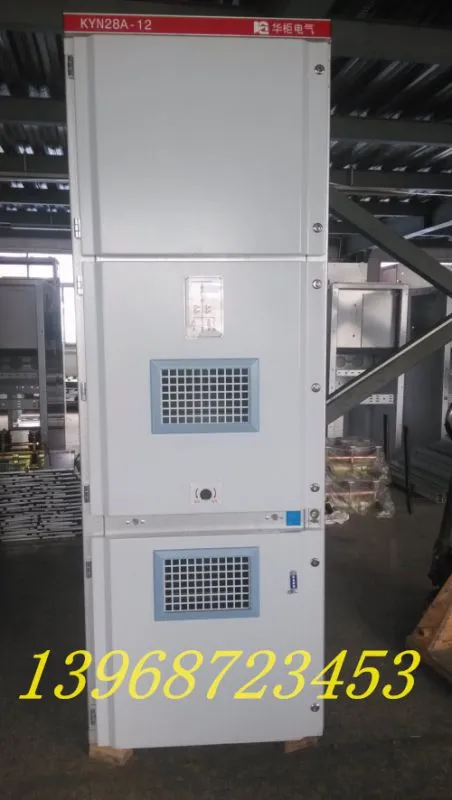

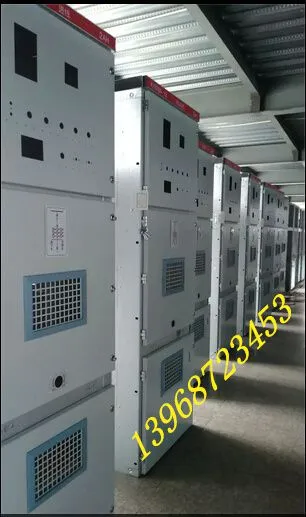

KYN28A-12型金属铠装移开式开关柜（以下简称开关柜）系三相交流50Hz的户内成套配电装置，用于接受和分配3～10千伏的网络电能并对电路实行控制保护及监测。本开关柜能满足GB3096、DL404、IEC-298等标准要求，并具有防止误操作断路器，防止带负荷推拉手车，防止带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即简称的“五防”。它即能配用VDS或VS1真空断路器，也可配置进口的VM1、VD4真空断路器。该装置主要用于发电厂、中小型发电机组送电、工矿企事业配电以及电力系统的二次变电所的变电、送电及大型高压电动机的启动实行控制保护、监测之用。　

使用条件

（1）周围空气温度：上限＋40°C下限一般地区-10°C。　
　　（2）海拔：1000m　
　　（3）湿度：相对湿度：日平均值不大于95％，月平均值不大于90％。　饱和蒸汽压：日平均值不大于2.2＊10-3Mpa，月平均值不大于1.8＊10-3Mpa。
　　（4）当温度骤降时可能出现凝露，伴随污秽，本产品适用于比正常条件更严酷的两种环境条件　
　　（5）凝露不频繁（每月平均不超过两次）有轻度污秽。　
　　（6）一般不出现凝露（每年平均不超过两次）有较严重污秽。　
　　（7）没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所。　
　　（8）没有剧烈震动、颠簸及垂直倾斜度不超过8°的场所。　
　　注：允许在-30°C时储存。　
　　当海拔超过1000m的地区。按JB／Z102《高压电器使用海拔地区的技术条件》处理，当海拔不超过2000m时，低压辅助设备不需要采取任何措施。　
　　当实际使用条件与上述不同时，应由用户和制造厂双方协商。
　结构特点　

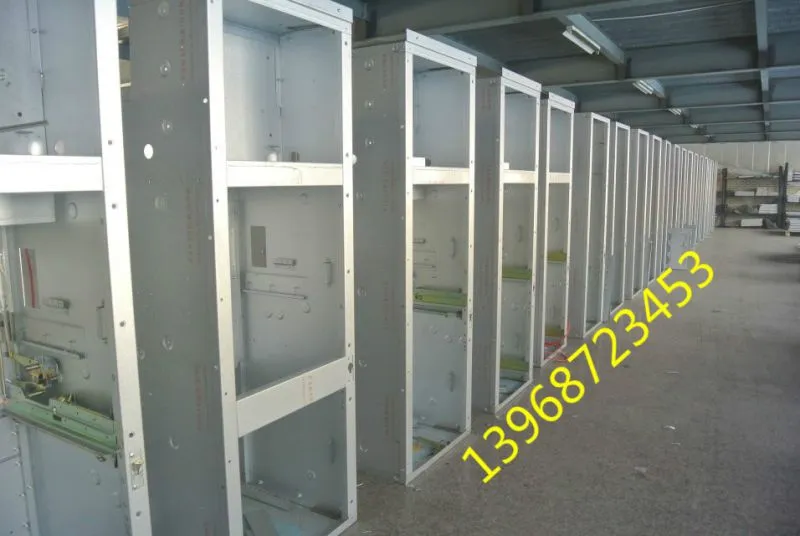

（1）柜体结构采用敷铝锌板经多重折弯组装而成。　
　　（2）完全采用金属铠装及***分隔。　
　　（3）柜壳封密度高，防止设备受杂物和虫害侵入，防护等级IP4X　
　　（4）简单且***闭锁，防止误操作。　　　　　　　　　　　　　　　　　　　　
　　（5）可配用VDS、VS1及进口VM1，VD4真空断路器。　
　　（6）高压室内的真空断路器及其操作机构仅需少量维护。　
　　（7）更换断路器非常简单，手车互换性好。　
　　（8）柜体可靠墙安装，柜前维修，减少占地面积。也可以不靠墙安装，双面维护。　
　　（9）二次线敷设于尺寸宽裕的线槽内，容易接线。　
　　（10）电缆室有充裕的空间，可以联结多根电缆。　
　　（11）透过面板门，极易观察到电缆室安装情况。　
　　（12）快速接地开关用于接地和回路短接。　
　　（13）产品符合GB3906、DL404参照采用国标，EC-298标准。
