定义

铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。^[1]

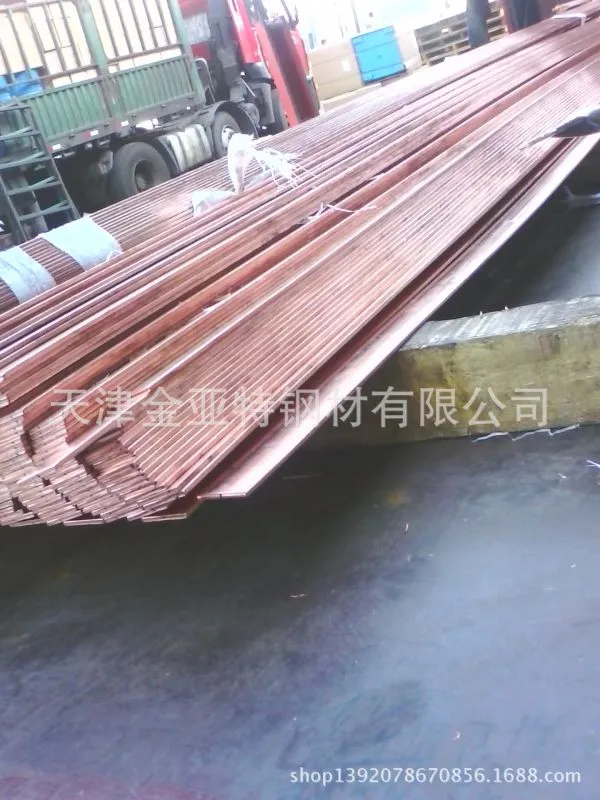

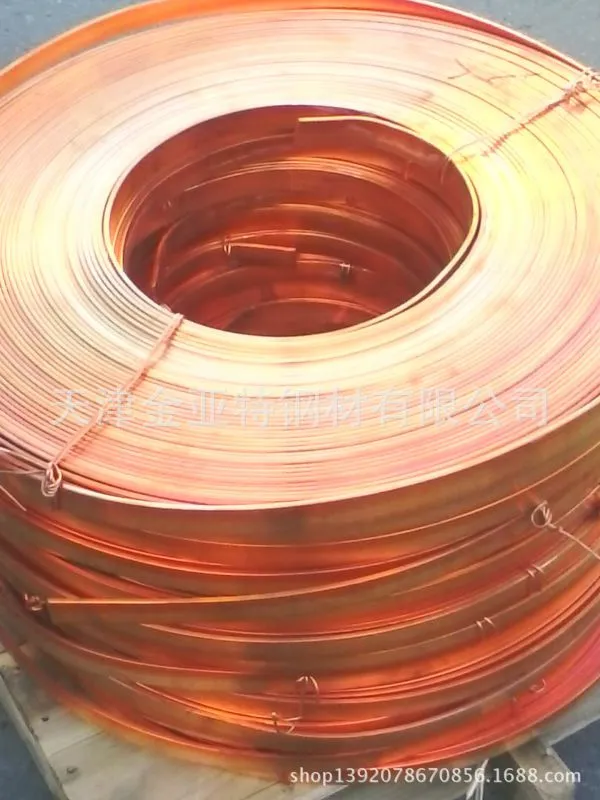

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。 铜母线的质量要求执行的是GB/T 5585.1-2005标准。

2应用

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

铜排

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。空余处就有加热缩套管防护，也有些是用绝缘油漆的。 用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

对于铜母线的价格当然是越标准越好，《铜排价格计算器》可以帮肋您解决对铜排定价难的问题。这款软件主要用于铜排的销售过程。

TMY本意就是--硬铜母线，俗称铜排.

1.标准：执行***GB/T 5585.1-2005。

2.分类：常规：直角&圆角（俗称直边圆边）。异型：按照设计图纸要求生产。

3.常见截面范围：30--3000mm²，常见厚度范围3mm-12mm.常见宽度范围10mm-125mm.

4.导电性能：与母线工作的环境温度有密切关系。

计算载流（40°）可简单按照下面公式计算：（规格数量单位都取mm)

母线规格：A（厚度）*B（宽度）

单片载流≈B*（A+8.5)安

5.重量计算：目前国内厂商生产的铜母线出厂长度多为6米长，故简化以后的重量计算公式为：

（规格数量单位都取mm)

A*B单根重量≈A*B*0.0534KG

A*B每米重量≈A*B*0.0089KG

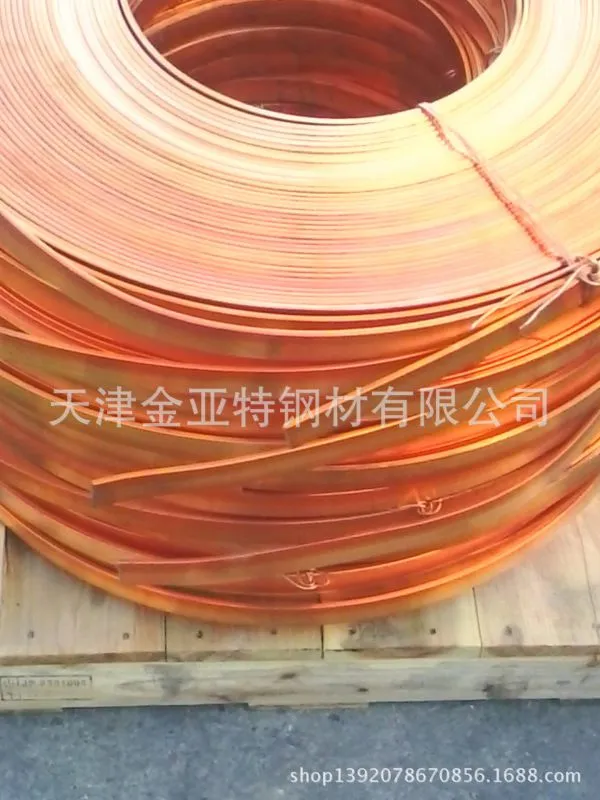

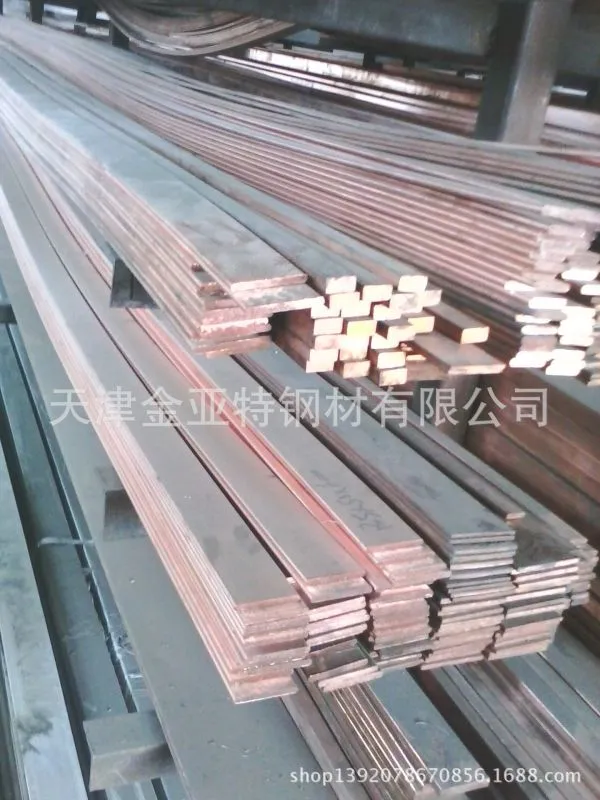

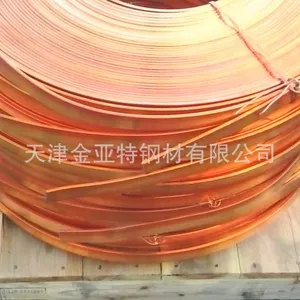

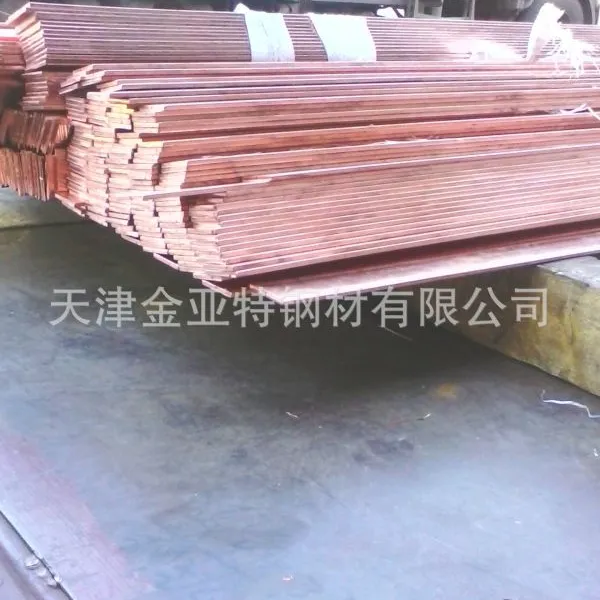

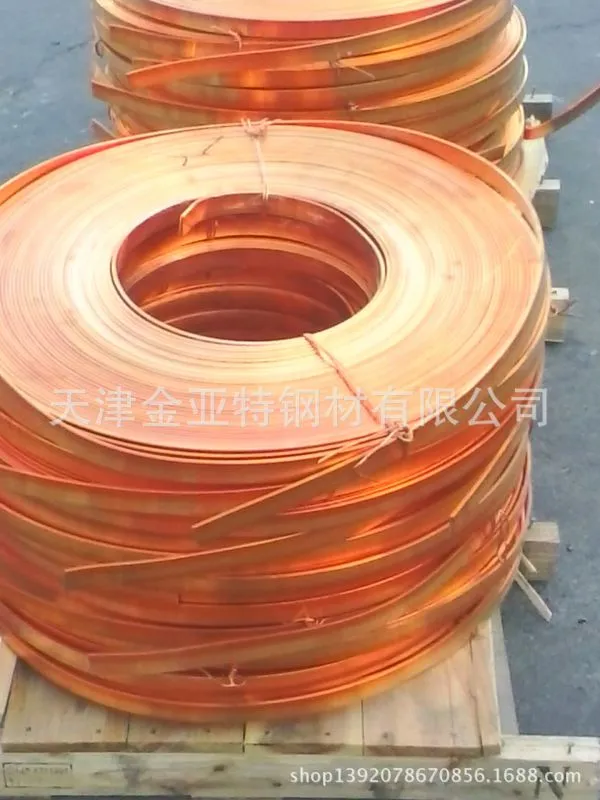

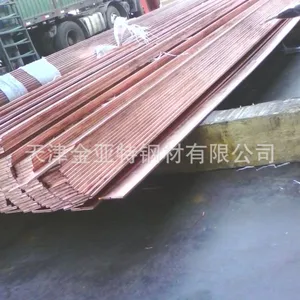

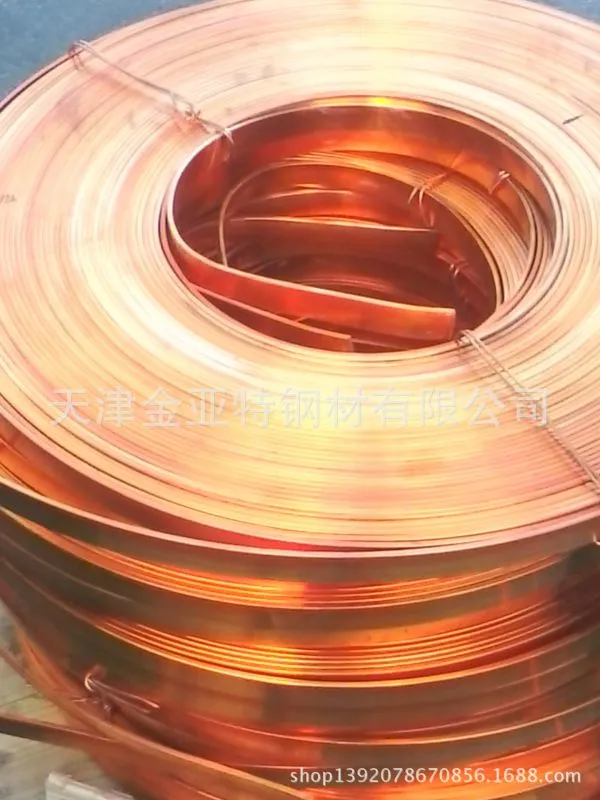

6.图

铜母线生产流程

采购电解铜——上引炉工序——连挤工序——轧头工序——拉伸工序——矫直工序——剪锯切工序——检验工序——包装工序——发货

绝缘铜管母线

概述

绝缘铜管母线，实质就是利用铜管作导体、外敷绝缘的一种母线产品。与之相印的还有绝缘铝管母线。在国外被称之为“管形电缆”。绝缘铜管母线具有大电流，目前可以达到12000A、高机械强度、良好的绝缘、适用范围广等特性，所以被越来越多的客户认可和接受。在国外，此类产品已经有几十年的运行历史和经验，而国内由于进入此领域时间较短，以及技术研发能力，绝缘材料的局限等多方面原因，目前生产、应用主要集中在0.4kv—35kV电压等级的产品。 35kv以上应用实例较少。

目前在国内该产品还属于一个小行业，国家没有具体详细的产品标准，一般各个企业均执行自己的企业标准，国内生产管形绝缘母线的公司，均有自己的命名方式和规格型号，如“全绝缘管型母线、半绝缘管型母线、管形屏蔽绝缘母线、交联聚乙烯管形母线、复合绝缘母线”…等等，其实质均为同一类产品。命名和型号的混乱，给用户的选型工作造成了一定的困难。作为用户，首先要了解自己的需求，然后根据具体安装铺设情况，来确定母线的电压等级、额定电流大小、绝缘方式等。

执行规范、标准

GB 156—1993 标准电压 　GB 311.1—1997 高压输变电设备的绝缘配合 　GB/T 762—1996 标准电流 　GB/T 763—1990 交流高压电器在长期工作时的发热 　GB/T 2706—1989 交流高压电器动热稳定试验方法 　GB 4208—1993 外壳防护等级（IP代码） 　GB/T 5231—1985 加工铜—化学成分和产品形状 　GB/T 11021—1989 电气绝缘的耐热性评定和分级 　GB/T 16927.1—1997 高电压试验技术部分：一般试验要求 　GB/T 16927.2—1997 高电压试验技术***部分：测量系统 　GB 50150—1991 电气装置安装工程电气设备交接试验标准 　GB 50260—1996 电力设施抗震设计规范 　

2运行环境条件

周围空气温度 　温度： 45℃ 　***温度： -40℃ 　

日温差： 30℃

日照强度： 0.1W/cm2（风速0.5m/s）

海拔高度： ≤1000m（海拔高于1000m时，需向生产厂家确认）

风速： 35m/s

环境相对湿度（在25℃时）：日平均值： 95% 　月平均值： 90%

降雨量 ：年降水量 3000mm，日降水量 360mm

地震烈度： Ⅶ级，水平加速度： 0.25g，垂直加速度： 0.125g，频率：震动频率 20Hz，耐受时间为

正弦波 3周波 　安全系数 大于1.67 　上述水平加速度按动态条件进行设计和试验，

产品***在地震和短路同时作用下正常运行。

污秽等级： Ⅳ级（31mm/kV，按电压计算）

雷暴日： 90日/年

产品安装地点： 户内外

3绝缘铜管母线特点

随着我国经济的高速发展，整个社会对电力的需求日益增大。目前110kV和220KV变电所低压侧均采用10kV、35kV电压等级，随着主变容量的加大，变压器低压侧进线侧的额定电流也在不断加大。 　常规矩形母线在技术上和结构上越来越难满足母线发热和短路电动力的要求，由此引起附加损耗、集肤效应系数的增大，造成截流能力的下降、电流分布不均匀。尤其是单台主变容量为180MVA及以上时，主变10kV出线侧不仅有母线桥本身的电动力问题、发热问题，还有母线桥支柱绝缘子、钢构架以及母线桥附近混凝上柱、基础内的钢筋在电磁场中感应涡流引起的发热问题。绝缘铜管母线作为矩形母线的替代品。其具有以下特点：

载流量大 　

绝缘铜管母线的主体为空心铜管或铝合金管，表面积大，相对常规矩形母线，其导体表面电流密度

分布均匀，额定电流可达12000A。

绝缘性能好

绝缘铜管母线采用密封屏蔽绝缘方式，外壳接地电位为零，母线表面电场分布均匀，电气绝缘性能

强。可以直接通过电缆沟和电缆夹层。

机械强度高

绝缘铜管母线主体允许应力为矩形母线的4倍，可承受的短路电流大，机械强度高，使得母线支撑

跨距可达8米。

散热好、温升低

绝缘铜管母线为空心导体，母线两端开有通风孔，内径风道能自然形成热空气对流，散热条件好相

比常规母线要好。

损耗低

绝缘铜管母线的外形决定了其表面集肤效应系数低，Kf≦1，交流电阻小，因而母线的功率损失

小。交联屏蔽绝缘母线的绝缘层的介质损耗低于0.01%。

绝缘材料耐热系数高

交联屏蔽绝缘管形母线的主绝缘材料为聚四氟乙烯，有优良的电气性能和化学稳定性，可在－

200℃～+200℃中正常工作，介质损耗小、阻燃、耐老化、配合其他绝缘材料，产品的使用寿命≧30

年。

抗电气震动能力强

动稳定试验结果表面，电压10kV、额定电流4000A的铜质管母，可承受63kA（4s）短路电流冲

击。其可以直接将母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强的抗

震动能力。

不受环境干扰，可靠性高

绝缘铜管母线的每相是封闭屏蔽绝缘，内部无凝露产生，且消除了外界潮气，灰尘以及外物所引

起的接地和相间短路故障，运行具有高度的可靠性。

母线架构简明、布置清晰、安装方便、维护工作量少。

产品一次安装成功，终身免

简介

tónɡ bǎn

每100枚换银元1元。之后，铜板的种类增多，各省滥铸，铜板贬值。1935年******实行法币政策，***年发行新的铜辅币，有一分、半分两种，旧铜板多被销熔。

2历史渊源

铜板，是中国清末民初以来所铸各种新式铜币的通称，与历代的方孔铜钱不同，中间无孔，系我国近代货币体系的重要组成部分。自1900年开始流通，到20世纪30年代逐步被纸制角分票和镍质硬币所取代，铜元在中国流通的历史仅30多年。但就是这30年间，由于中国发生了的翻天覆地的变化，其中清王朝的覆灭、军阀混战的出现，使得中国货币发行陷入了混乱，形成了铜元数量浩繁、种类庞杂、版别众多等现象，令人叹为观止。据估算，仅从1900年到1917年间，全国各省铸造的当十文铜元就有320亿枚之巨，而清末铜元背面的蟠龙图案版别就超过400种。这无疑记录了当时的历史，成为了现在了解历史变迁的“活教材”和“活文物”。

从铜元的发行看，除了清***发行的铜元外，也有各地铸造的铜元，且发行量年甚一年。据梁启超所记各年份铜元铸额，光绪30年为1741167千枚，光绪31年是4696920千枚，光绪32年达1709384千枚，到了光绪33年已臻至2851200千枚，光绪34年回落到1428000千枚。如此一发而不可收的滥铸之风，自然令铜元日趋贬值。

清王朝的覆灭，使得中国进入了民国时期，但初期各地军阀割据势力相互混战，继而又纷纷设厂制造铜元，用以筹措军费。但其中竞相滥造、营私分肥、毫无章法的现象屡见不鲜，遂使铜元质地恶劣，价格更是暴跌。北洋***时期的做法更坏，各省不仅没有停造，反而纷纷增设新厂，所造铜元铜质低劣，面值增大，以牟取暴利。北伐以后，铜元逐渐被镍币所取代，逐步退出流通。

3补充内容

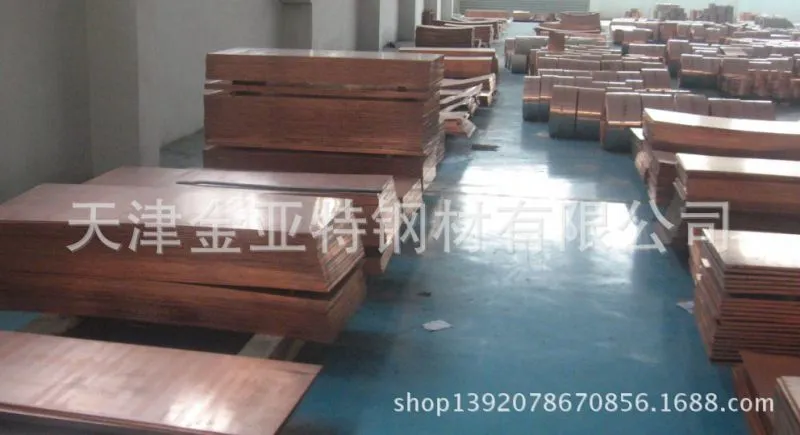

铜板是一种高稳定、低维护的屋面和幕墙材料，环保、使用安全、易于加工并***抗腐蚀性。

4产品说明

1)铜板的屈服强度和延伸率成反比，经加工折弯的铜板硬度增加极高，但可通过热处理降低。

2)在所有建筑用金属材料中，铜具有的延伸性能，在适应建筑造型方面，具有***的优势。

3)铜板不受加工温度的限制，低温时不变脆，高熔点时可采用氧吹等热熔焊接方式。

4)防火，属不燃材料。

5)即使在极高腐蚀性的大气环境中，铜板也会形成坚固、***的钝化保护层，俗称“铜绿”。其化学成份取决于所在地区的空气条件，但各种成份的“铜绿”对铜板的保护效果基本相同。这层钝化膜非常稳定，受到破损可自动修复，肉眼难辨。

5执行标准

英国标准BS2870、德国标准DIN17650

6设计选用要点

1)铜板具有***的加工适应性和强度，适用于用平锁扣式系统、立边咬合系统、贝姆系统、单元墙体板块、雨排水系统等各种工艺和系统。适用于这些系统所需的弯弧、梯形、转角等各种加工要求。

2)有多种的表面处理，满足不同的建筑需求。

(1) 氧化铜板，可形成统一外观的棕色。

(2) 铜绿板用于旧建筑翻新或有特殊要求的新建筑。

(3) 原铜板带有金属光泽逐渐变化的特性，使建筑物如同拥有生命。

(4) 锡铜板可达到钛锌板的效果。

3)稳定的保护层，使铜板的使用寿命超过100 年。

4)铜板的经济性能价格比，是金属屋面材料中的之一。
