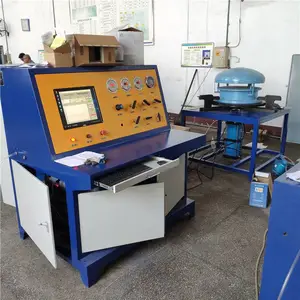

济南赛思特油罐呼吸阀阻火器液压阀校验台 呼吸阀台

1、概述

本装置为储罐附件（呼吸阀、阻火器、液压阀）装置，是储罐附件是否合格的操作平台。依据《石油储罐附件技术规范 Q/SY 08007‐2017》制造和使用。利用此装置可对 DN50～DN250 口径的储罐附件进行，的主要参数包括： 开启压力、通气量、和压力损失等。

2、装置结构:

主要由气源风机提供的动力系统、导向系统、控制系统、台等组成。

3、规格型号：FMC-03 型

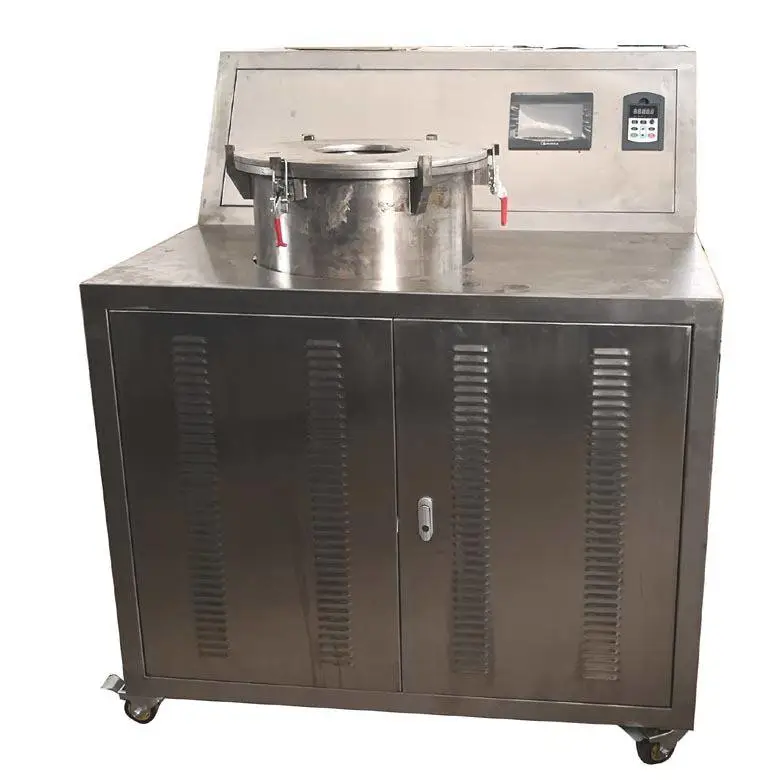

外形尺寸：1200*1480*1400(长*宽*高，见下图）

电源电压：AC 220 V

大功率：9KW

4、测量范围：

（1）附件口径范围：DN50～DN250

（2）压力测量准确度：0.5 级

（3）压力测量范围：±5kPa

（4）流量测量准确度：1 级

（5）流量测量范围：100Nm3/h～2800Nm3/h （双向）

5、控制方式：计算机控制

设备连接

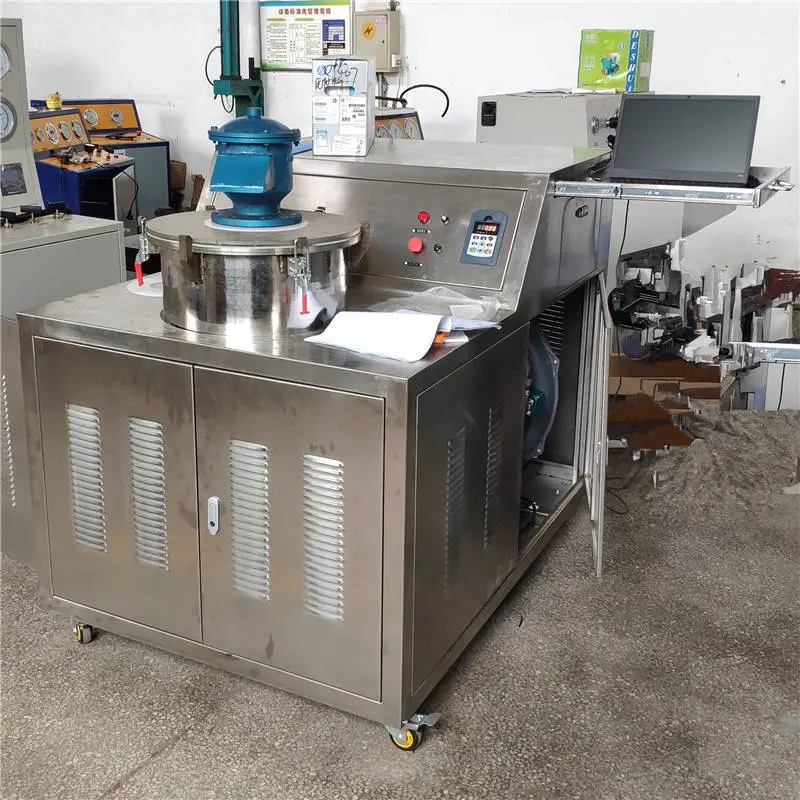

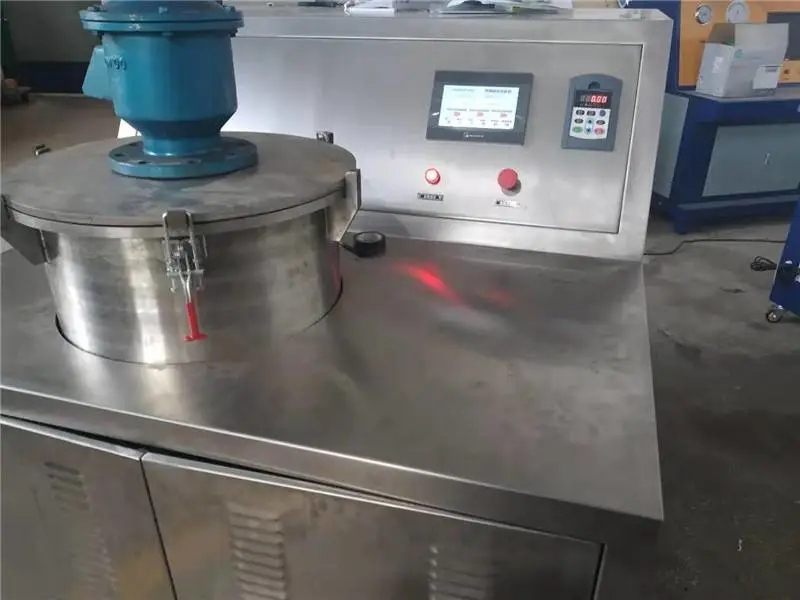

台用于连接被检设备（呼吸阀、阻火器等），前，打开压紧卡具，将盖板取下， 换上相应口径的过渡法兰，并将卡具压紧。放置被检设备，并使被装置与过渡法兰中心对准，并用棘轮拉紧带和钢环压紧被检设备，连接完毕

• 油罐呼吸阀阻火器液压阀校验台 呼吸阀台


• 附件口径：DN50-DN250;压力测量准确度：0.5级；流量测量准确度：1级；压力测量范围：±5KPa;流量测量范围：100-2800Nm?/h.

• 一、产品说明

• 呼吸阀台，是用户单位对呼吸阀的进货检验和使用过程中的设备，也是地方监督部门、特检院等用设备。

• 我公司自行设计和制造的呼吸阀测试台，具备正压呼出测试、负压吸入测试之功能。其结构紧凑，功能齐全，操作方便，灵敏准确的特点，已在中石油、中石化、中海油、各类物资储备 得到广泛应用。深受用户欢迎。

• 二、呼吸阀校验台设备特点

• 它是使用压缩空气为动力源。自吸泵为抽真空装置，设备为双表显示，压力准确。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。适用于科研、检验部门工具。

• 三、呼吸阀台概述

• 呼吸阀台是专门校验各类呼吸阀的精密仪器，具有体积小、重量轻等特性，呼吸阀仪装卸方便；适用范围广，从DN15至DN400多种呼吸阀都可测试核准。

• 四、型号意义

• HXF-DN250

• HXF --- 呼吸阀设备

• DN250 --- 呼吸阀的阀门范围DN250

• 五、呼吸阀仪主要技术参数

• 压力：呼出压力为：0～10kPa（可选范围0～100kPa）

• 吸入压力为：0～-5kPa （可选范围0～-10kPa）。

• 适用电源：220V，50Hz

• 试验介质：压缩空气

• 控制方式：计算机控制/PLC控制，可选

• 测试压力输出：1路；

• 测试阀门通径：DN 15-250mm

• 压力控制精度：≤±5%F.S；

• 压力测量精度：精密数显压力表；

• 压力表测量范围（双表校验）：0～10kPa，0～-5kPa

• 夹紧方式：气动夹紧；

• 密封方式：密封圈/螺纹密封；

• 驱动气源：5-8bar,耗气量：0.3-立方米/分；

• 六、呼吸阀台工作原理

• 呼吸阀台由真空泵、空气泵、面板、控制阀门和平台组成。利用真空泵得到负压压力来呼吸阀的吸入开启压力，利用空气泵得到正压压力来呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合国标标准（常用SY/T0511-1996标准），判定呼吸阀是否合格。
