液化石油气钢瓶检测线设备 气瓶检测设备 钢瓶建站检测装置

石油气钢瓶检验线

      液化石油气钢瓶检测线是我公司根据国内外液化气钢瓶的使用要求，结合我国的实际情况开发研制而成的液化石油气钢瓶整套检测线。

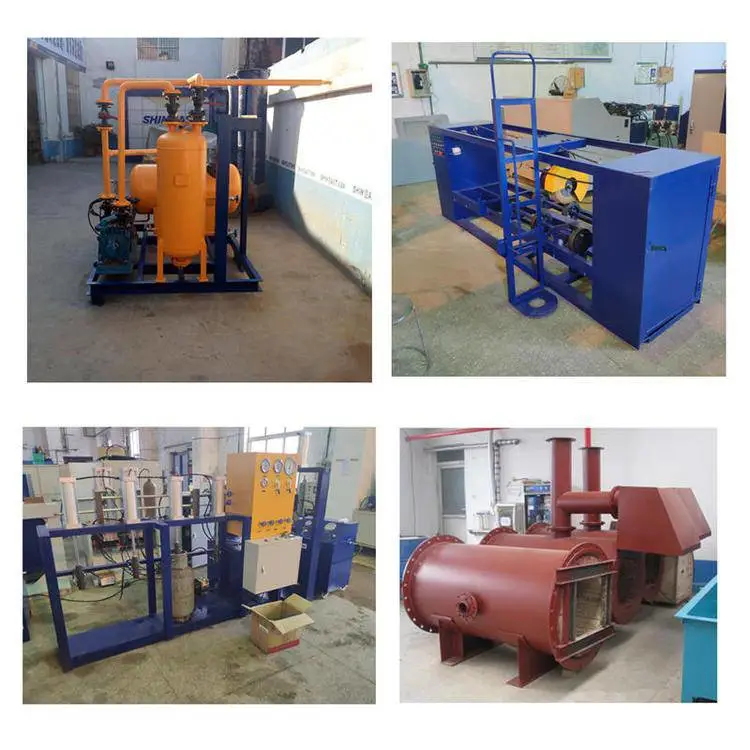

液化石油气钢瓶检验线主要包含：
1.CYHS-01型液化气残液回收装置
2.PF-01型液化气瓶阀校验机
3.SY-01型钢瓶水压测试机
4.FSL-01型钢瓶焚烧炉
5.PWC-1型钢瓶抛丸除锈机
6.PFX-01型钢瓶瓶阀装卸机
7.QM-01型钢瓶气密性测试机
8.GY-01型钢瓶印字机
9.SP-6型自动静电喷涂烘道流水线
10.DH-6型静电喷涂成套设备
11.WM型超声波测厚仪

一、检测设备参照依据：参照国家相关标准
    GB／T3864—1996  工业氮
    GB5842—1996  液化石油气钢瓶
    GB7144—1986  气瓶颜色标记
    GB7512—1998  液化石油气瓶阀
    GB／T8336—1998  气瓶***螺纹量规
    GB10878—1999  气瓶锥螺纹丝锥
    GB／T12137—1989  气瓶气密性试验方法
    GBl5380—1994  小容积液化石油气钢瓶
    GB／T9251—1997  气瓶水压试验方法
    JB4730—1994  压力容器无损检测
    原劳动部1989年颁布《气瓶安全监察规程》
二、检测范围
      本检测线适用于YSP-0．5型、YSP-2．0型、YSP-5．0型、YSP—10型和YSP-15型钢瓶，1．2L、4．7L、12L、23．5L、35．5L、118L可重复充装的民用液化石油气钢瓶。
三、总体性能要求：
1、设计年检验能力80000只。
2、适合不同规格气瓶的综合在线检验，满足液化石油气钢瓶检验要求以及国家相关法规、标准。
3、检测线具有一定的自动化操作能力，实现流水作业，、大大的提高检测效率，***检测质量。
四、检测设备技术参数：
主体设备：

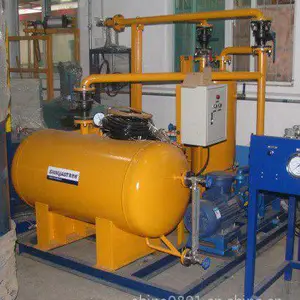

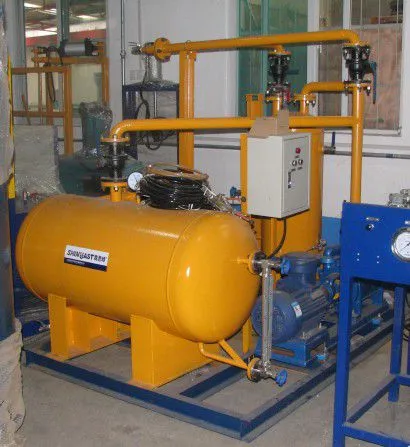

1.CYHS-01型液化气残液回收装置

本装置供液化石油气钢瓶检验站回收铜瓶内残液之用。按照GB8334—1999标准对残液回收的要求，本装置采用水环真空泵将残液和残气抽取到残液分离器内，在负压状态下使残液蒸发，被水环真空泵送到气水分离器中分离后，经分离后的气体直接送焚烧炉燃烧全系统密闭抽取、输送，做到环保节能 本装置只能供给有焚烧炉的单位使用。
主要技术参数：
抽气量（）: 1.5m3/min
极限压力: ≈0.097Mpa
残液分离器容积:0.6m3
残液分离器设计压力: 0.6Mpa
气水分离器容积: 0.15m3
气水分离器设计压力: 0.6Mpa

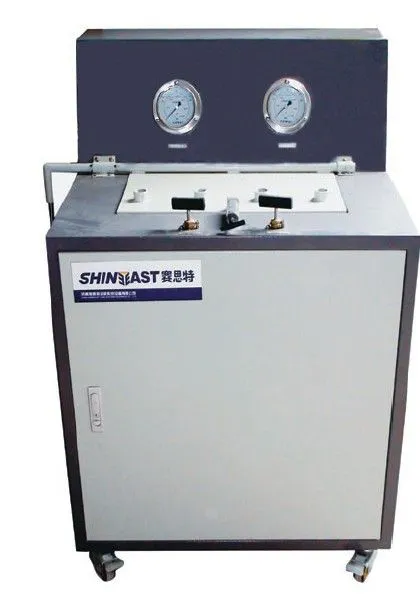

2.PF-01型液化气瓶阀校验机

主要技术参数：
(1)气源压力：≥2.1MPa；
(2)测试压力：2.1MPa；
(3)测试介质：空气；
(4)工作效率：约40只／小时；
(5)外形尺寸：约750×650×1200mm；

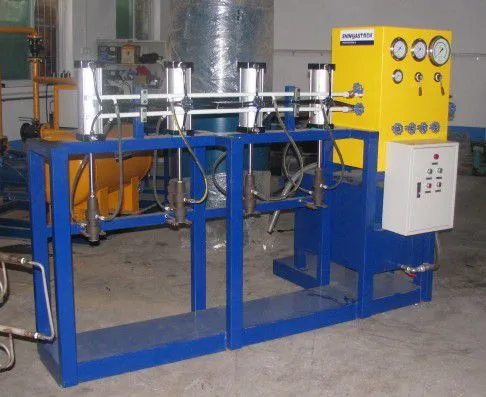

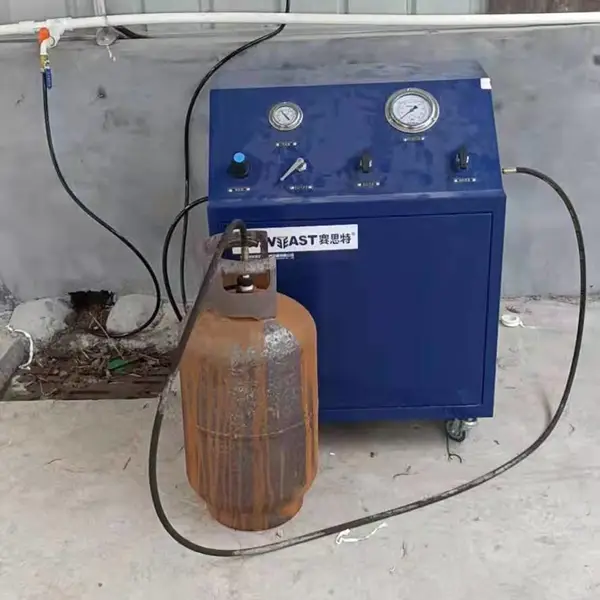

3.SY-01型钢瓶水压测试机

型号：SY-01
主要技术参数：
(1)测试压力：3.2Mpa；
(2)测试范围：YSP-10，YSP—15型液化石油气瓶
(3)工作气源压力：0.6-0.8MPa；
(4)工作气源流量：≥1m3/min；

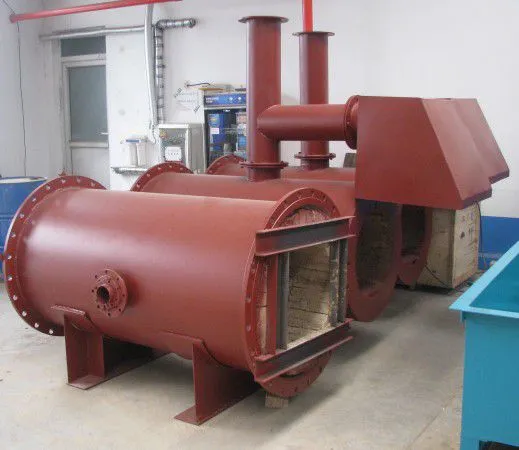

4.FSL-01型钢瓶焚烧炉

本焚烧炉采用液化石油气或柴油燃烧方式，使高温火焰卷绕于钢瓶表面上，从而达到焚烧的目的，并可焚烧15kg和50kg不同规格的钢瓶。本炉采用燃烧器，耗能少、***、自控系统***。
基本参数:
检测效率：约60只/h
总热功率：104-232kw
炉腔内温度:约 600°C
5.PWC-1型钢瓶抛丸除锈机


基本参数:
处理钢瓶直径:φ220-420mm
总功率：15.5kw
弹丸规格:φ1.0-1.5
处理效率: 40-60只／h（以YSP-15钢瓶为标准）
6.PFX-01型钢瓶瓶阀装卸机


主要技术参数：（含电子扭矩控制）
(1)电机功率：2.0kW；
(2)传动速比：1：60；
(3)主轴转速：15.5r/min；
(4)气源压力：0.5-0.8MPa；
7.QM-01型钢瓶气密性测试机
基本参数:
钢瓶气密性测试压力:2.1Mpa
排量：1.0m3/min；
8.GY-01型钢瓶印字机


基本参数:
印字钢瓶型号：GY-01
印字效率:100-150cylinders/h
9.SP-6型自动静电喷涂烘道流水线
10.DH-6型静电喷涂成套设备
11.WM型超声波测厚仪
