产品描述

• 生产工艺：按照客户要求定制

• 产品优势：气动高压力充装机

• 常用材质：不锈钢

• 产品规格：数显表控制充装设备

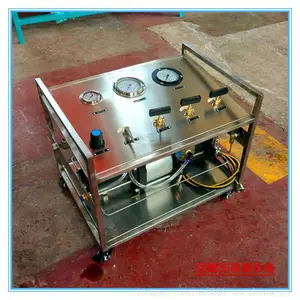

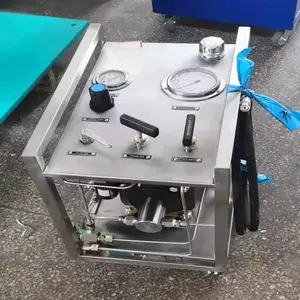

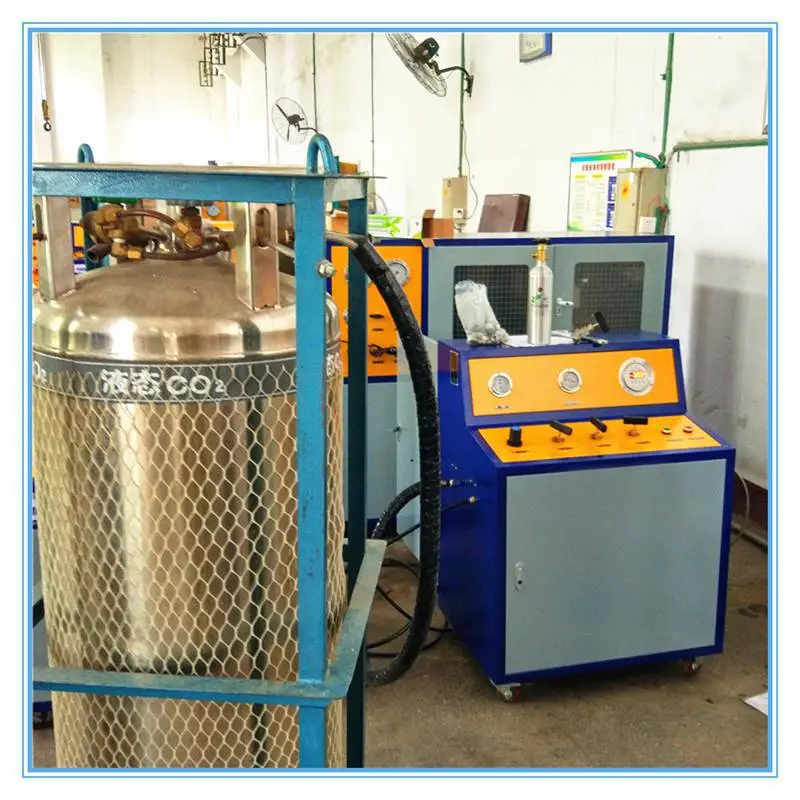

• 二氧化碳气瓶充装机 液态二氧化碳气瓶充装设备

• 二氧化碳灌装设备实际为气动增压装置，该装置是我公司根据从国外引进的气动试压装置的工作原理，结合我国的实际工况环境研制而成的一种加压灌装装置。

• 一、特点

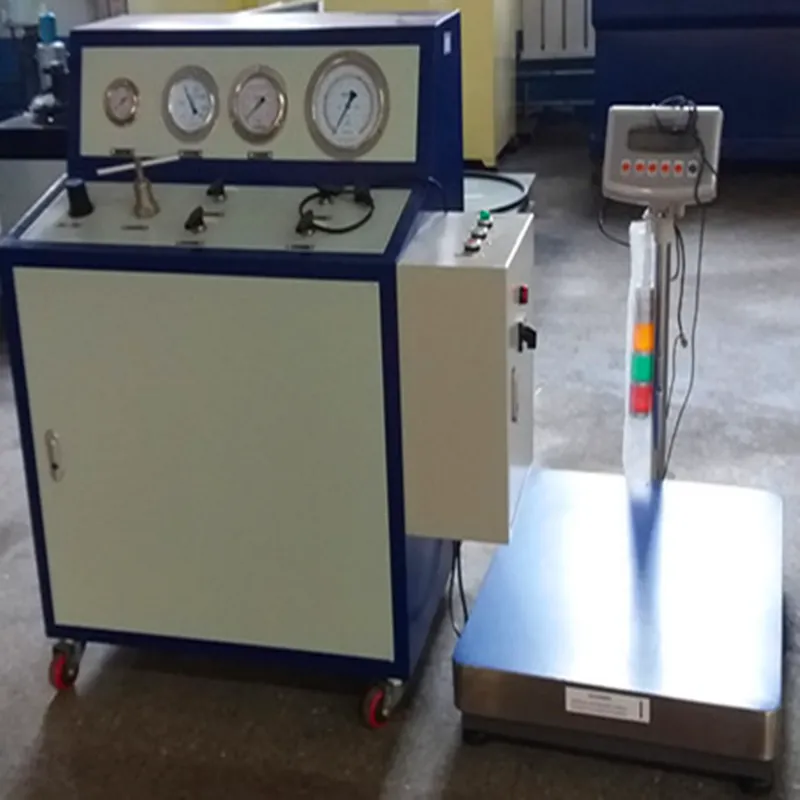

• GBS-STCD25-A型气驱二氧化碳充装系统以3-8公斤压缩空气作为动力源，通过大缸径、大流量气动二氧化碳灌装泵带动二氧化碳介质的输送灌装，当输送重量达到一定的数值时，通过传感器传送信号至驱动气源电磁阀，气源关闭，系统停止工作；此系统具有体积小，重量轻，操作简单，维护方便，，使用范围等特点，特别使用于二氧化碳气瓶及灭火器的充装。因而具有防爆、输出压力可调、体积小、重量轻、操作简单 适用等特点。

• 二、用途

• 本产品主要用于二氧化碳气瓶的液态二氧化碳大流量灌装使用，也可用于二氧化碳灭火器、消防瓶的二氧化碳介质快速灌装，高压反应釜二氧化碳介质的高压快速充装，二氧化碳气瓶倒瓶灌装使用等。

• 三、型号意义

• GBS-STCD25-A

• GBS  --- 该装置代号

• STCD --- 表示配置气动增压泵系列

• 25   --- 表示增压比为25;1

• A    --- 表示含压力设定装置

• 四、产品背景技术

• 当前市场二氧化碳介质的灌装输送主要有两种方式，一种是采用大罐倒小罐的方式，此种充装方式是利用压差自流的方式， 终的结果是充装压力略小于原装大罐压力，会出现二氧化碳介质压力充装不满和越充越慢的现象。种是采用电动增压泵充装，目前电动打压泵压力普遍较低并且在此过程中容易造成二氧化碳介质的气化，从而导致二氧化碳的充装效率低下，尤其是在二氧化碳气瓶的充装应用中，导致的问题尤其突出。在实际的操作过程中，只能依靠反复用二氧化碳介质冲洗管路，待增压系统冷却后才能完成液化充装，因而造成了二氧化碳的***浪费且充装效率低下。

• 因此为了解决目前市场上二氧化碳介质充装产品的一系列的不足，我公司积极参考国外的二氧化碳充装技术，经过我公司反复试验及积极改进，自主研发出了此款二氧化碳介质高压力气动增压泵。

• 五、本产品具体描述

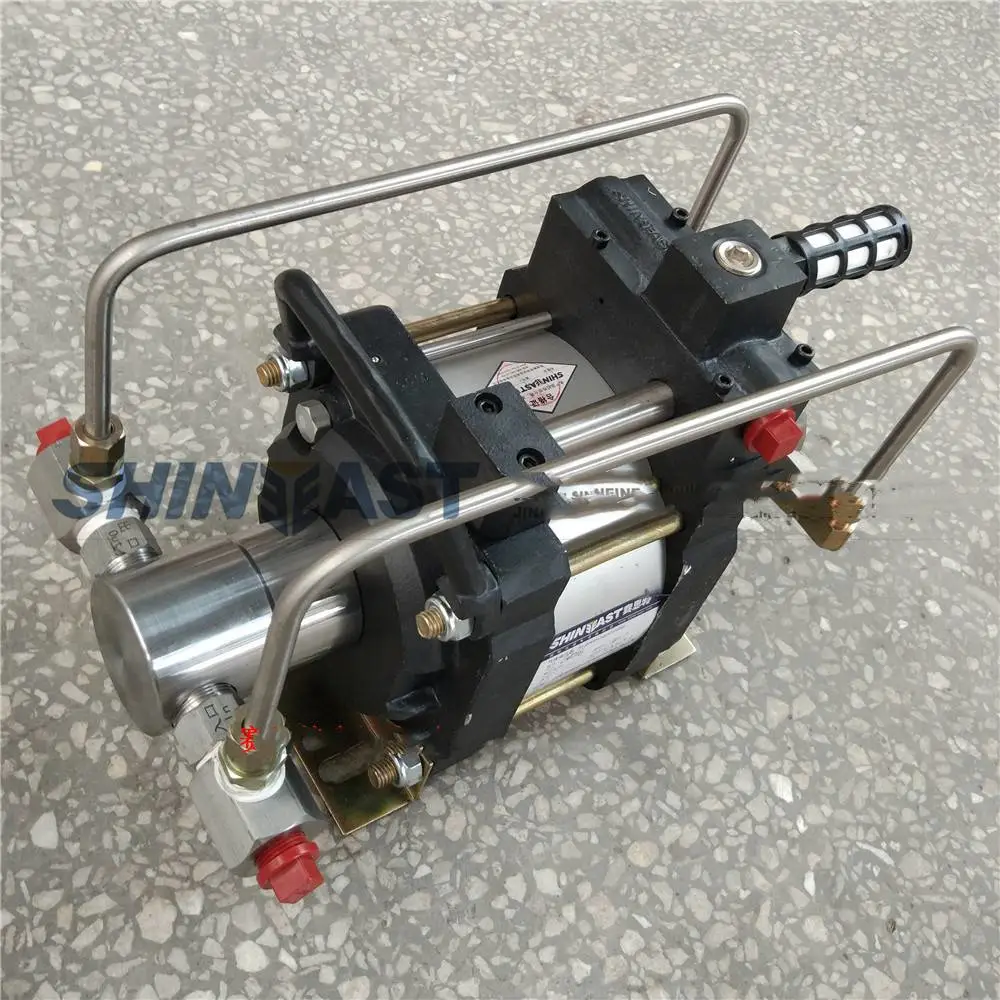

• GBS-STCD25-A型二氧化碳灌装设备是以3-8公斤压缩空气为驱动动力气源，通过驱动缸径160mm的大流量气液增压泵按增压比例自动往复换向增压驱动二氧化碳介质以高压输送灌装；同时采用气压驱动空气持续的给高压端泵头冷却降温，以***二氧化碳介质的液态输出，大大提高了二氧化碳的充装速度。此产品采用排量1.2m3/min，额定压力0.8MPa（一般使用到0.6MPa左右）的低压空气压缩机作为驱动气来源，增压部分采用活塞式往复增压，增压腔位置采用特殊处理方式，***二氧化碳液态输出模式，额定增压压力可达20MPa。因而具有以下特点：

• 1、充装过程中余隙容积小，充装速度快；

• 2、充装压力高，不用二氧化碳介质洗管；

• 3、压缩空气气体驱动，无火花更适用于煤矿等用于防爆的场所；

• 4、整套设备采用自动设定充装压力，提高充装效率及充装精度；

• 六、主要技术参数

• 1、灌装速度：2-3Kg/min;

• 2、灌装压力：0-20MPa;

• 3、灌装介质：液态二氧化碳（一般建议采用低温杜瓦罐）；

• 4、增压泵排量：液态3-5L/min；

• 5、灌装精度：±0.2-0.3MPa；

• 6、控制方式：手动控制 数显表设定充装压力；

• 7、增压泵配置方式：两台并联，一用一备也可同时工作

• 8、充装工位：1工位；

• 9、压力设定：数显压力控制仪表及压力传感器；

• 10、驱动气源：1.2m3/min排量 额定压力 0.8MPa

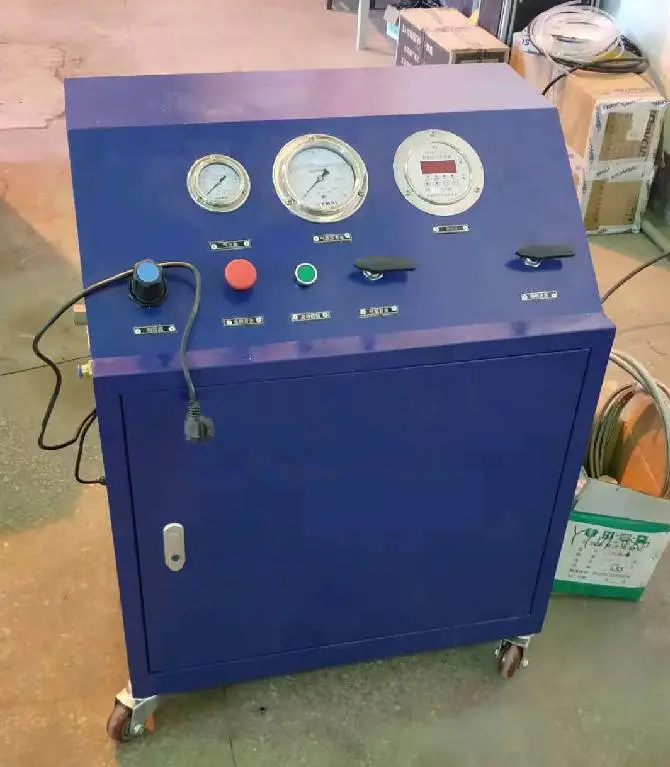

• 七、设备主要组成

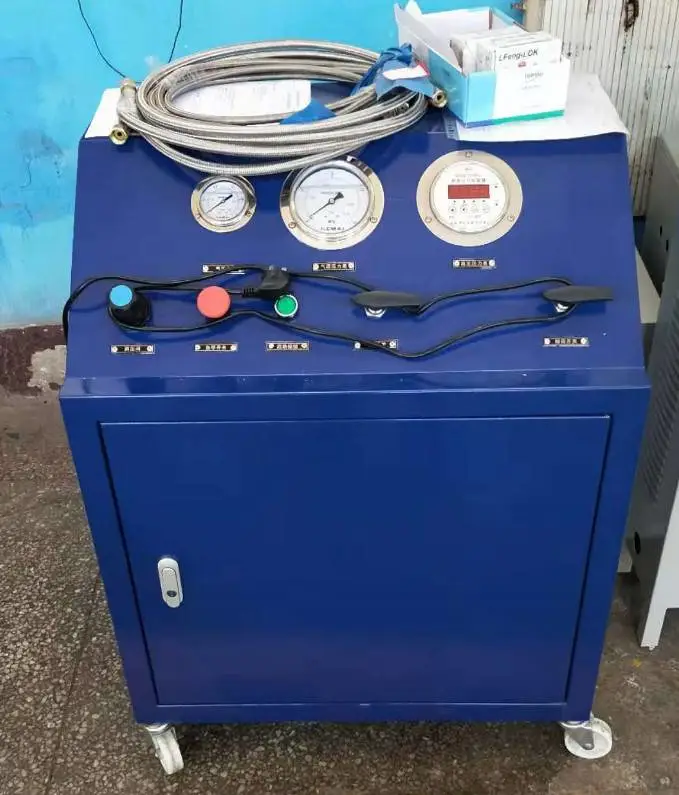

• 一体组合式结构设计双泵并联二氧化碳充装系统

• 罐装系统包含：两台气动增压泵并联、20MPa数显高压压力表、低压控制电磁阀、高低压电控部分，压手动球阀、高压充装管路等；
