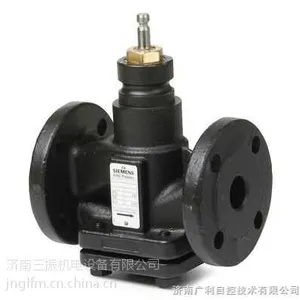

西门子 动态平衡 压差旁通 法兰连接控制阀VVF31的理想流量特性

直线型：单位行程变化引起的流量变化相等

等***比型：相同行程在小开度时流量变化小，大开度时流量变化大

快开型：行程较小时，流量变化比较大，阀门有效行程＜d/4

抛物线型：流量特性为一条二次抛物线，介于直线和等***比型特性之间

空调水系统主要应用的阀门为调节类阀门和关断类阀门，两者的区别在于流量特性不一样。调节类：等***比型、直线型或抛物线型；关断类：快开型（如蝶阀、球阀、截止阀和闸阀）。

发型形状实现阀门不同的流量特性，关断阀无法代替调节阀。

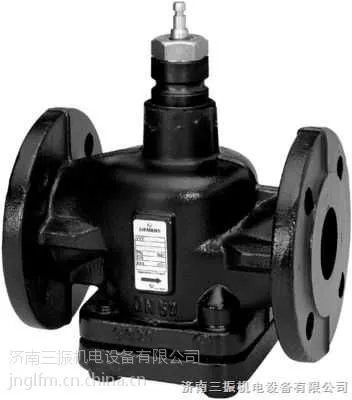

西门子 动态平衡 压差旁通 法兰连接控制阀VVF31参数：△Pv max、△Pmax 和△Ps定义

△Pv max：表示阀门已被设定在动态应用下的压差范围。由发阀体、阀芯、阀杆、密封件等为低噪音及长使用寿命而决定。

使用一个更大推力的执行器并不代表△Pv max可以增大，只会使挂断压力更大。

△Pmax：是指阀门配上执行器时动态应用时的压差，该值永远不高于制定的阀门本身的△Pvmax。

△Ps：关闭压差指允许的压差，仍能是阀门正常关闭的压差，该值完全由相同阀门下不同执行器的力所决定。

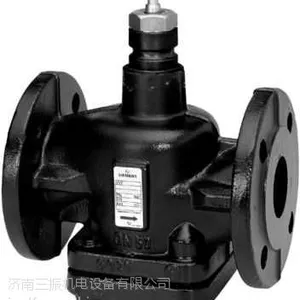

西门子 动态平衡 压差旁通 法兰连接控制阀VVF31的基本概念

阀门运动过程中，对阀门本身的特性曲线有影响，因为随着阀门的关闭或打开，其两端的压力随时是同时变化的。

阀门全开与全关时两端压力损失之比我们称之为阀权度或叫压降比。Pv=△Pv100/△Pvr
