往复单元:柱塞泵 | 品牌:SHINAST | 型号:M |
材质:不锈钢 | 用途:增压泵 | 驱动方式:气动 |
性能:防爆 | 叶轮数目:多级 | 泵轴位置:卧式 |
叶轮结构:敞开式叶轮 | 叶轮吸入方式:双吸式 | 汽蚀余量:20(m) m |
吸入口径:10(mm) mm | 排出口径:30(mm) mm | 规格:20*50 |
M系列气液增压泵

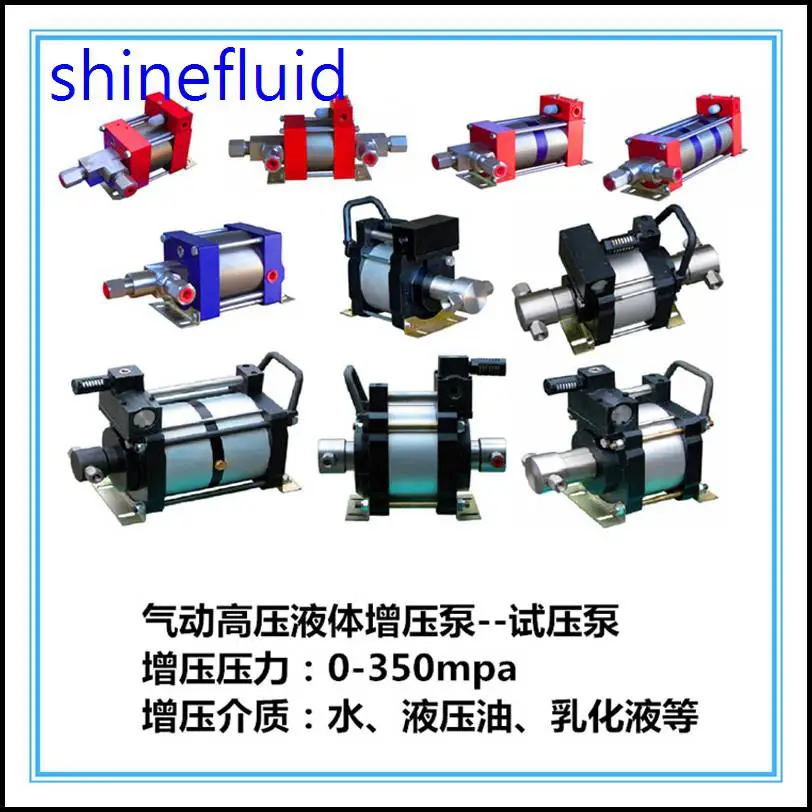

赛思特公司生产的气液增压泵可分为四类,即M系列、L系列、S系列、G系列。其中M系列驱动缸径为80mm,具体有M04、M10、M16、M30、M44、M64、M100、M170气液增压泵,具体参数如下:
M系列气液增压泵

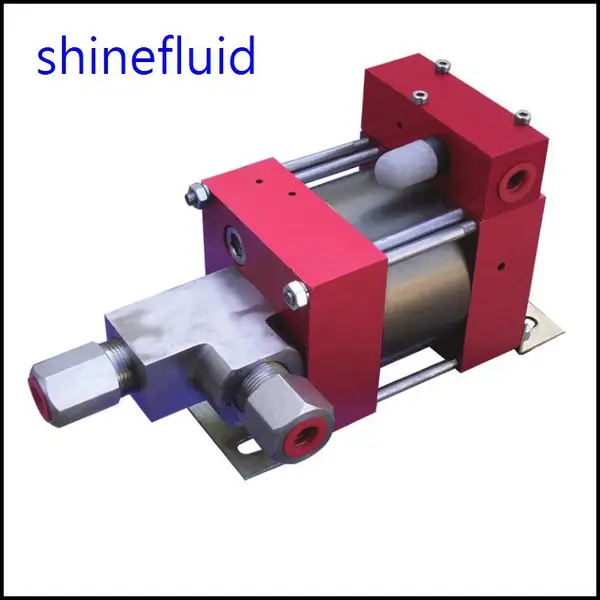

M系列实物图片 | M系列结构图 |
M系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动,该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理,泵头根据介质不同可选用碳钢或不锈钢。
该系列气液增压泵产品的驱动活塞直径为80mm,使用气压≤8bar。该系列泵具有以下特点:
◆重量轻,携带方便 ◆流量大、压力范围广 ◆易于控制,手动控制到自动控制均可实现
◆适用于绝大部分液体 ◆无需用电,可用于危险场合 ◆易于维护
型号 | 增压比 | 出口压力 | 流量 L/min | 接口尺寸 | 净重 Kg | |||
bar | psi | 驱动口 | 入口 | 出口 | ||||
M4 | 4:1 | 32 | 464 | 15.36 | G3/8 | NPT 1 | NPT 1/2 | 4.8 |
M10 | 10:1 | 80 | 1160 | 7.15 | G3/8 | NPT 3/4 | NPT 1/2 | 4.3 |
M16 | 16:1 | 128 | 1856 | 4.59 | G3/8 | NPT 1/2 | NPT 1/2 | 4.2 |
M30 | 30:1 | 240 | 3480 | 2.53 | G3/8 | NPT 1/2 | NPT 3/8 | 4.2 |
M44 | 44:1 | 352 | 5104 | 1.41 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
M64 | 64:1 | 512 | 7424 | 0.95 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
M100 | 100:1 | 800 | 11600 | 0.64 | G3/8 | NPT 3/8 | NPT 3/8 | 4.1 |
M170 | 170:1 | 1360 | 19720 | 0.37 | G3/8 | NPT 3/8 | M14*1.5 | 4.1 |
*增压比为驱动活塞面积/液压柱塞面积
*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及允许值)
*流量为在空气驱动压力为6bar(87psi),出口压力为0时液泵的近似流量
*液泵运行所需的最小驱动压力为3bar(43.5psi),依据特定的压力比达到一定的输出压力
产品特点如下:
⊙输出压力高:液体输出压力可高达400Mpa。
⊙适用范围广:工作介质可为液压油、水及大部分化学腐蚀性液体,而且可靠性高,免维护和寿命长。
⊙输出范围广:对所有型号泵仅需较小气压就能平稳工作,此时获得最小的流量,调节进气量后可获得不同的流量。
⊙应用灵活:选用不同型号的泵,可获得不同的压力区域。
⊙易于调节:在泵的压力范围内,调节调节阀从而调节输入气压,输出液压相应得到无级调整。
自动保压:无论何种原因造成保压回路压力下降,赛思特泵将自动启动,补充泄漏压力,保持回路压力恒定。
⊙操作安全:采用气体驱动,无电弧及火花,可在危险场所使用。
⊙维护简单:与其它的气驱泵比较,赛思特泵可完成同样的工作,但其零件及密封少,维护更简单。
⊙性价比高:赛思特气液增压泵是一种柱塞泵,工作时,赛思特气液增压泵迅速往复工作,随着输出压力的增高,泵的往复减慢直至停止,此时,泵输出的压力恒定,能量消耗***,各部件停止运动。
气动液体增压系统LBS-M
