产品技术标准：GB/T13659-92、DL519-93、SH 2605.01-1997
本产品是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(-SO3H)的离子交换树脂，它具有交换容量高、交换速度快、机械强度好等特点。
本产品相当于美国：AmberliteIR-120；Dowex-50，德国：Lewatit-100，日本：DiaionSK-1，法国：AllassionCS；DuoliteC-20，前苏联：ky-3；SDB-3，相当于我国***号：732；强酸1号、2号、3号、4号；010。

使用时参考指标：

1．PH范围：0-14

2．充许温度℃：钠型≤120氢型≤100

3．膨胀率：% (Na+→H+)≤10

4．工业用树脂层高度：m 1.0-3.0

5．再生液浓度：% NaCl：4-10　 HCl：2-5　 H2SO4：1-2；2-4

6．再生剂用量（按***计）：kg/m3湿树脂NaCl（工业）75-150HCl（工业）40-100H2SO4（工业）75-150

7．再生液流速：m/h 5-8

8．再生接触时间：minute：30-60

9．正洗流速：m/h：10-20

10．正洗时间：minute：约30

11．运行流速：m/h，10-40

12．工作交换容量：mmol/l（湿树脂） Nacl再生≥800-100　 Hcl再生≥1000-1300

用途：本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。

包装：编织袋，内衬塑料袋。塑料桶，内衬塑料袋。

结构式

主要性能指标：
指标名称
001×7H/Na
001×7FC H/Na
001×7MB H/Na
全交换容量
mmol/g≥5.00/4.50；4.90/4.40
体积交换容量
mmol/ml≥1.75/1.90；1.70/1.80
含水量%
51-56/45-50
湿视密度g/ml
0.73-0.83/0.77-0.87
湿真密度g/ml
1.17-1.22/1.25-1.29
粒度%
(0.315-1.25mm)≥95
(0.45-1.25mm)≥95
(0.71-1.25mm)≥95
(〈0.315mm)≤1
(〈0.45mm)≤1
(>0.71mm)≤1
有效粒径mm
0.40-0.60≥0.05；0.75-0.95
均一系数≤1.60；1.40
磨后圆球率% ≥90

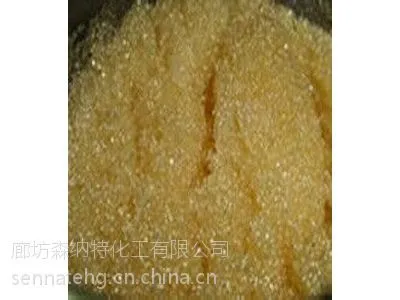

外观
金黄至棕褐色球状颗粒
金黄至棕褐色球状颗粒
金黄至棕褐色球状颗粒
出厂型式：Na
用途
通用
浮动床
混床
 　　一、树脂的运输和贮存：
离子交换树脂内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水份。如果贮存过程中树脂脱了水，应先用浓食盐水（8-10%)浸泡1-2小时，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。树脂在贮存或运输过程中，应保持在5-40℃的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。

二、新树脂的予处理：
新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。
1、阳树脂的预处理
阳树脂的预处理步骤如下：

首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；

其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；

***用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。

2、阴树脂的预处理
其预处理方法中的步与阳树脂预处理方法中的步相同；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4%NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。

             联系人：杜经理     联系电话：15128666465

    咨询QQ：374247768
