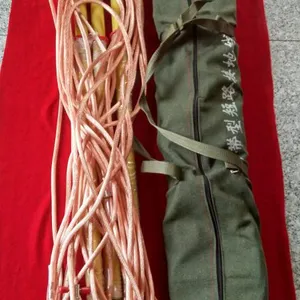

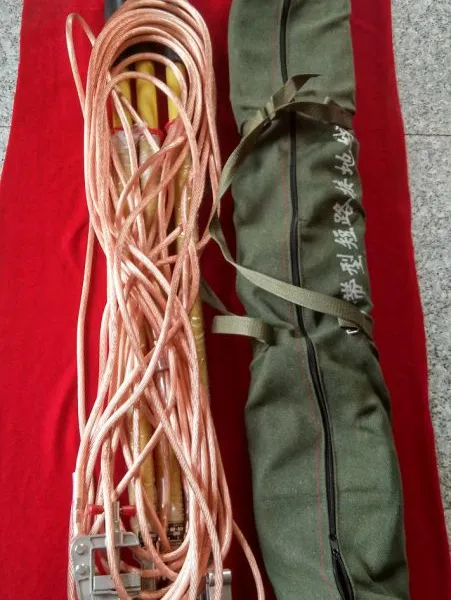

XJC(XDJ)系列携带型短路接地线

一、概述

XJC(XDJ)系列携带型短路接地线是按能源部SD332-89技术标准,用在被检修设备和线路上进行短路接地，目的是为了放泄余电荷，防止在来电时的危险电压和电弧或邻近带电设备和线路的影响产生感应电压， 防止工作人触电死亡或严重灼伤，因此要按安全工作堆积来正确选择短路接地线悬挂数量，正确选择悬挂地点、正确使用短路接地线，采取这些措施后，可避免危险电压和电弧的影响

二、结构特点

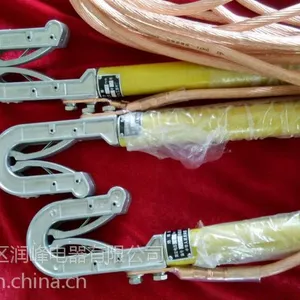

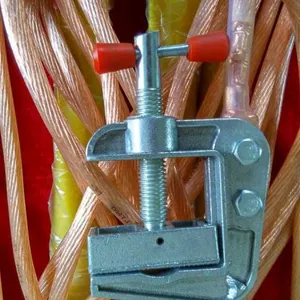

1. 由导线端线夹、短路线、汇流夹、接地线、接线鼻、接地端线夹或临时接地极以及接地操作棒等组成。

2. 导线端和接地端的线夹采用优质铝合金压铸，与其配套的紧固件金属均经镀镍处理。

3.接地操作棒采用绝缘性能与机械强度俱佳的***环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为***。

4.短路线与接地线采用多股优质软铜线绞合而成,并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，确保作业人员在操作中的安全。

5.接线鼻和汇流夹与接地铜线及外护套采用压接新工艺,软连接可有效地防止使用时连接处铜线断股，提高了接地线的可靠性和使用寿命。

三、接地线使用注意事项：

电业操作人员应按照电业《安全工作规程》规定的程序进行操作，先连结接地线夹，后接短路线夹；拆除接地线时，必须按程序先拆短路线夹，后拆接地端线夹。严格按照电业《安全工作规程》规定的程序进行接地线操作,以确保人身安全。

四、维护与保管

每次使用前均应认真检查接地线是否完好，软塑铜线应无裸露、断头，螺母无松脱。否则不得使用。该产品应保持整洁、干净，不得随地乱摔，注意清洁卫生工作，预防泥沙、脏物进入产品孔隙之中，从而影响接地线正常使用，经受短路电流后的接地线应根据经受短路电流大小和外观检验判断，一般应予报废。

五、订货须知

1、短路接地线有分相式和组合式两大类，有平口式和钩式两种导线端线夹，请用户选用时注明。

2、软塑铜线的截面积和长度是根据用户的具体要求进行配套的。

3、订货时必须说明导线规格范围和使用电压等级。

4、绝缘操作棒根据用户的要求进行选择配套。

5、本厂配备专用接地极，用户可根据需要进行选择。
