反击式破碎机，发展史可以追溯到19世纪50年代，距离世界上台颚式破碎机的诞生已经过去了很久。随着生产力的发展，颚式破碎机已经不能完全满足破碎技术的需要，于是，在颚式破碎机的基础上，人们又设计出了反击式破碎机。

1924年，德国人首先研制出了单、双转子两种型号的反击式破碎机，那时的破碎机的结构类似于现代鼠笼型破碎机，因为无论从结构上，还是从工作原理上分析，它都具备反击式破碎机的特点。由于物料需要反复冲击，破碎过程中可以自由无阻排料，但是由于受到给料力度和反击式破碎机的能力的限制，其机型渐渐的转化为了鼠笼型破碎机。

1942年，德国人Andreson在总结了鼠笼型破碎机的锤式破碎机的结构特性和工作原理基础上，发明了和现代反击式破碎机结构形式类似的 AP系列反击式破碎机。得益于这种反击式破碎机的生产效率比较高，可以处理比较大的物料，以及它在形式结构上比较简单，维修方便，所以，这种反击式破碎机得到了迅速发展。伴随着破碎筛分破碎理论的日益完善和技术的进一步发展，各种各样高性能的反击式破碎机也层出不穷。随着国际科技的不断发展，大型破碎筛分设备已经发展的非常完善。

直到八十年代末我国引进KHD型硬岩反击式破碎机，，但落后国外二十多年。国产的硬岩反击式破碎机，开始时其核心零件板锤依赖进口，国产化板锤在“八五”期间列为部级科研攻关项目，项目成功之后，国产板锤不仅取代进口，而且已大量出口欧美、日本等国。耐磨材料的突破，使硬岩反击式破碎机如虎添翼。例如：交通部为提高我国公路建设质量，曾提出路面混凝土石料破碎站的科研项目，并列入国家“八五”攻关项目。该项目的试制设备在东北某工地使用中失败。而用户改用硬岩反击式破碎机后生产石料，完全符合高速公路防滑路面混凝土要求。于是硬岩反击式破碎机声誉大振。上海曾把拥有这种设备，作为投标承接公路建设的必备条件。据统计，在全国各省市的公路建设中都已采用硬岩反击式破碎机作为路面石料备制设备，来破碎抗压强度达300MPa的玄武岩、安山岩等坚硬物料，并达到19.6mm以下的级配石料。其针片状***比含量小于10%

国家经济的发展必然是要带动一些基础设施的兴起，我国的基础设施的建设进入了一个热潮，所以在这样的背景之下，则是必然会推动我国矿山机械市场的进步。以砂石产业为例，由于像铁路这样的项目，在开发过程中需要大量的机制砂、混凝土骨料。并且在未来的日子里，无论是公路还是建筑工程，对砂石骨料(或者混凝土骨料)都有着较高的要求，并且对其粒型、质量方面的要求也是越来越严格。何说反击破设备助力砂石产业完成建设需求?基于建设用砂的严格要求，也为了***更为广阔的市场，新型HCP、HCS高效反击式破碎机，应用在全套精装的砂石生产线中，用于***破碎、配合整条生产线的正常运行。此时新型反击破的出现。

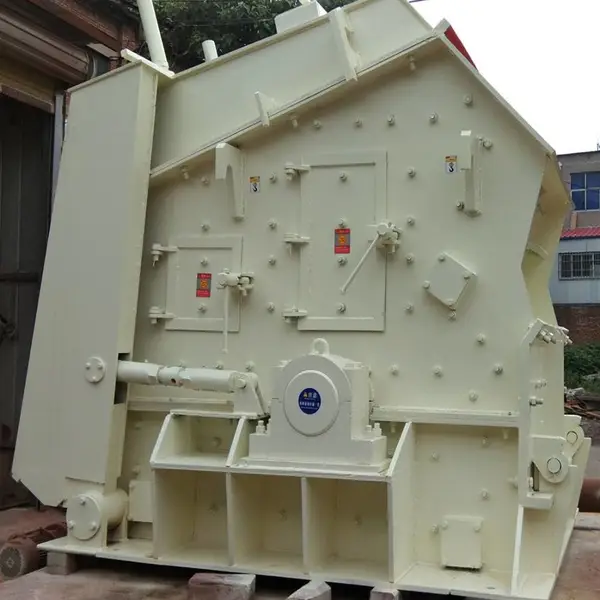

PF反击式破碎机

2主要用途

反击式破碎机能处理边长100-500毫米以下物料，具抗压强可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源，交通、能源、水泥、矿山、化工等行业中用来中细碎物料。 其排料粒度大小可以调节，破碎规格多样化。

3优点

（1）反击板与板锤间隙能方便调节，有效控制出料粒度，颗粒形状好；

（2）矿石沿节理面破碎，故电耗少、效***；

（3）无键连接，检修方便，经济可靠；

（4）破碎功能全、生产***、机件磨耗小、综合效益高；

（5）高铬板锤，抗冲击、抗磨损、冲击力大；

（6）构造简单、体积小、重量轻、生产能力大、生产成本低。进料口大、破碎腔高、适应物料硬度高；

（7）破碎比大，可达40，因此可以简化破碎流程，可使三段破碎变成两段或一段破碎，降低选矿厂设备费用

特点

1、 转子的背板能承受转子极高的转动惯量和锤头的冲击破碎力；

2、 经优化设计成低转速、多破碎腔冲击型破碎机，其线速度较一般反击破降低 20%-25% ，以低能耗获得高的生产能力；

3、 具有三级破碎以及整形的功能，因而破碎比大，产品形状呈立方体，可选择性破碎等优点；

4、 合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间；

5、 以新的制造技术，研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质，解决了硬物料的破碎性难题。大大提高了板锤的使用寿命；

6、 独特的反击齿板、无键连接，检修方便，经济可靠；

7、反击破配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能。

性能

1、新型耐磨材料使板锤、反击板和衬板使用寿命***；

2、低矮的大进料口，便于生产线布置和增大进料尺寸；

3、进料口大、破碎腔高、适应物料硬度高，块度大、产品石粉少；

4、高铬板锤、独特的反击衬板，尤其适用于硬岩破碎、高效节能；

5、硬岩破碎、高效节能；均整板结构使排料更呈小粒径和立方体形，无内纹；

6、产品形状呈立方体，排料粒度大小可调；

7、简化破碎流程；

8、全液压开启，便于维修及更换易损件；

五个优势

反击式破碎机是根据工作原理命名的，即利用反击破碎的原理对物料进行粉碎，是一种比颚式破碎机更加细的破碎机设备，在石料生产线中主要用于细碎作业，和颚式破碎机进行合作破碎。反击式破碎机在破碎的过程中有以下五个方面的优势性能。

一、反击式破碎机处理湿量大的物料更有效，有效防止物料堵塞。

在处理物料含水量过大时，反击式破碎机的进料溜槽和反击板可配备加热装置，防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象。

二、反击式破碎机适用的物料硬度更加广泛。

反击式破碎机的板锤采用机械夹紧结构牢固定于转子上，当随转子转动时具有很大的转动惯量。相对于锤式破碎机（锤头呈悬垂状态），反击式破碎机的转子具有更大的动量，适应破碎更坚硬的物料，们同时能耗较低。

三、可以方便灵活调节出料粒度，调节范围广

反击式破碎机可通过多种方式调节出料粒度，如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节，采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。

四、易损件的磨损小、金属利用***

反击式破石机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时，进料会落至板锤表面（打击面），板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。

五、反击式破碎机备件更换简便、维护费用相应减少

反击式破碎机转子上仅安装6只板锤，用设计的专用工具可方便地进行板锤的更换，更换一套板锤的只需一个班次的时间。

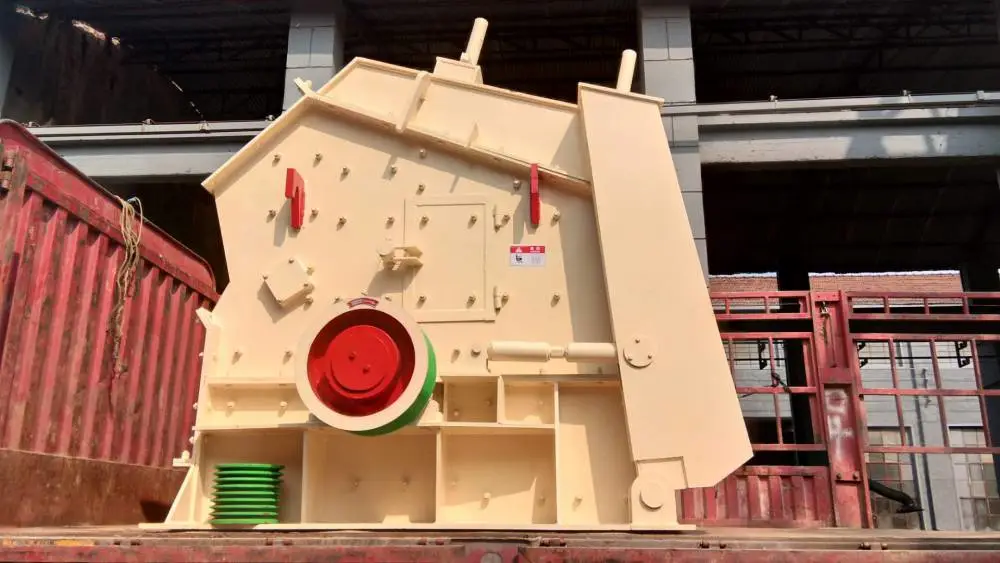

PF反击破

4工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时，

反击式破碎机工作原理

在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。为了方便理解，粉碎设备工厂店用更直观的动态图来演示，具体见右图。

石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。

反击式破碎机工作原理

5适用物料

反击式破碎机（反击破）主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门，以及高速公路建设、水利工程、建筑碎石、机制砂加工等领域。

由于其易损件的特点，反击式破碎机在硬度较高的物料上的应用受到了限制，其更适合对各种软、中硬矿石进行粗碎、中碎、细碎作业，如：石灰石、长石、方解石、滑石、重晶石、稀土、粘土、高岭土、白云石、高岭土、石膏、石墨等。

PF反击式破碎机

6破碎工艺

设备的设计具有新颖的设计原理，采用新概念破碎技术，能满足不同物料规格的破碎，完全满足 “多碎少磨”新工艺的要求。“石打铁”原理不仅破碎比大，而且单位电耗低，通过大型的工程证明了在矿物加工领域中本机具有良好的应用前景。

反击式破碎机工艺图

7构造

单转子反击式破碎机的构造，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。由 条筛、转子、反击板以及链幕所组成的空间称为冲击区；由反击板与转子之间组成的空间是***冲击区。物料在冲击区受到互相冲击而破碎后，继而又进入***冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。

反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移。

8部件

板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，一般为长条形。

压紧块

本零件广泛应用于各类矿山机械上，材质优，性能稳，可根据不同要求制作。负荷试运转完成后，应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。

零件组成

反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

反击式破碎机零部件构成图

反击板

反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度。

反击板的形式很多，主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击，因此可获得的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后，在圆心区形成激烈的冲击粉碎区，以增加物料的自由冲击破碎效果。

反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

反击式破碎机的转子大都采用整体铸钢制成，结构坚固耐用，易于安装板锤，它的质量大，能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

方钢

方钢呈方形，可以分为有缝和无缝。有缝方钢是由钢板焊接在一起，做成方形钢管。无缝方钢是由无缝钢管改拔而制的。其抗压能力远远大于有缝方管。反击破方钢起到不让料从前方排出的作用；反击破严格执行热处理工艺，使用耐磨件强度高，关键部件采用托林顿轴承等国家出口***，设备一次性投资，效益高。方钢理论重量计算公式：边长Х边长Х0.00785=kg/m（仅仅作为参考，以实际为主）。
