| 加工定制:是 | 品牌:上海怡凌 | 型号:D971X-16 |
| 结构形式:垂直板式 | 材质:铸铁/碳钢WCB/不锈钢304/316/316 | 连接形式:对夹 |
| 适用介质:腐蚀性介质、污水、液体、气体等 | 压力环境:PN1.0、1.6、2.5、4.0MPa | 工作温度:常温 |
| 标准:国标 | 流动方向:双向 | 驱动方式:电动 |
| 零部件及配件:执行器 | 用途:关闭、切断、远程控制 | 类型(通道位置):二通式 |
| 口径:DN40-1200 mm | 公称通径:DN40-1200 mm | 安装尺寸:DN40-1200 mm |
| 规格:DN40-1200 mm |
与中航天、中石化、康菲国际、3M、LG等建立长期合作伙伴关系!
品质***、值得信赖!上海怡凌竭诚为您服务!021-34619331-8100
产品特点

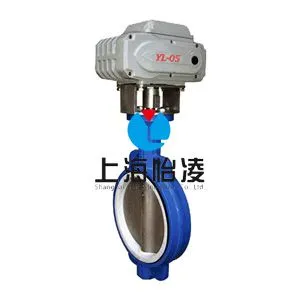

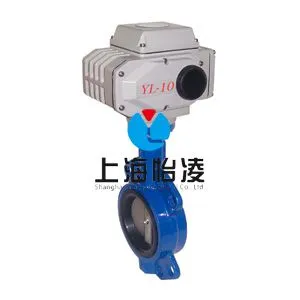

D971X电动软密封对夹蝶阀是由YL型电动执行机构和软密封对夹蝶阀组合而成的一种电动控制阀。主要适用于电力、环保、灌溉、石油、化工、造纸等行业中的给排水控制系统中。对夹结构的蝶阀,体积小重量轻,外壳表面采用烤漆工艺,防腐、美观且密封材质可由介质的腐蚀程度进行更换。
设计标准
| 设计标准 | GB/T2238-1989 |
| 法兰连接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000;JB/T9092-1999 |
| 零件名称 | 材料 |
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟乙烯 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||||||
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 | |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 | |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 | |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 | |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 | |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 | |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 | |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 | |
请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。D971X电动软密封对夹蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海怡凌D971X电动软密封对夹蝶阀说明书的一部分,供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
