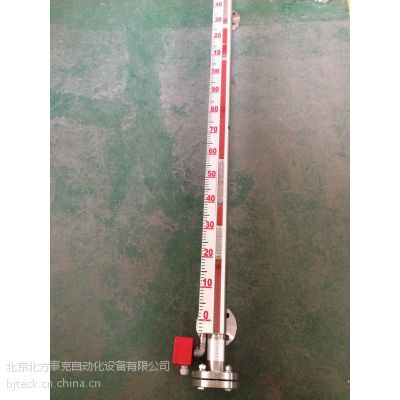

北京磁翻板液位计磁翻板液位计是根据磁耦合原理，阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发`研制的一种专门用于液位测量的装置。在此基础上，不断扩大适用范围，延伸出多种液位产品，在检测液位的同时我们赋予他们更多的实用功能。

TK-CFYW北京磁翻板液位计工作原理与结构：

该类型的仪表都有一个容纳浮球的腔体（简称主体管或外壳），它通过法兰或其它接口与容器组成一个连通器，这样它腔体内的液位与容器内的液位是相同高度的，所以腔体内的浮球会随着容器内的液面升降而升降，这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过主体管传递给翻柱显示器，推动磁翻柱翻转180度，由于磁翻柱是由红、白两个半圆合成的圆柱体，所以翻转180度后朝向翻柱显示器的翻柱会改变颜色（液面以下为红色，以上白色），两色的交界处既是液面的高度。为了扩大它的使用范围，还可以根据相关标准与要求增加液位变送装置，以输出多种电信号，其中4-20mA电流信号是比较常用的一种，比如：在监测液位的同时报警开关信号可用于对液位进行控制与报警，在翻柱液位计的基础上增加了4-20mA变送传感器，在现场监测的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。

北京磁翻板液位计产品特点：

本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的特点，通过公司技术人员的精心设计而成的，采用优质的磁钢和进口电子元件，***产品的稳定性。

TK-CFYW北京磁翻板液位计技术参数：

显示部分技术参数
测量范围：200～15000mm
准确度：±10mm , ±5mm
翻柱直径：8mm
工作压力：标准型≤2.5Mp
              高压型≤10Mpa
              UPVC≤0.6Mpa
介质密度：≥0.5gcm3
介质温度：普通型：-20℃～150℃
               高温型：150℃～550℃
介质密度差：0.2g/m3(测量界面)
介质粘度：≤0.4PaS
环境振动：频率≤25Hz，振幅≤0.5mm
跟随速度：≤0.08m/s
连接法兰：符合国家GB标准。

变送器远传部分技术参数

型号：普通型：FB
隔爆型：FBB-Ex
电源电压：24VDC（2线制）
精度：±1.5%FS（H≥1000mm）
       ±2.5%FS(H<1000mm)
输出电流：4～20mA
工作温度：-20℃～55℃
防护等级：IP65
防爆型：dIIBT4
电缆接口： 普通型：Pg11
           防爆型：M20x1.5内螺纹

报警开关技术参数
型号：普通型：FB
隔爆型：FBB-Ex
触点容量：220VAC，1A
防护等级：IP65
防爆等级：EXiiBT4
电缆接口:普通防水型:Pg11
防爆型:M20x1.5内螺纹
开关特性:记忆开关

北京磁翻板液位计选型：
