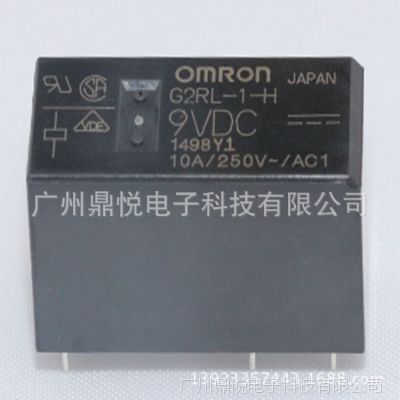

| 应用范围：通用 | 品牌：Omron/欧姆龙 | 型号：G2RL-1-H DC9 |
| 产品系列：G2RL | 触点负载：AC250 12A | 触点切换电流：12A |
| 触点形式：SPDT（1 C 型） | 额定电流：33.8mA | 额定电压：DC12 |
| 线圈功率：250 mW |
(単位:mm) G2RL-1A | |
| 印刷基板加工尺寸（BOTTOM VIEW） | 端子配置/内部接线图（BOTTOM VIEW） |
| |
G2RL-1 | |
| 印刷基板加工尺寸（BOTTOM VIEW） | 端子配置/内部接线图（BOTTOM VIEW） |
■ 额定值
| ● 操作线圈 |
额定电压（V）项目
额定电流
(mA)线圈电阻
( Ω)动作电压
(V)复位电压
(V)容许电压
(V)消耗功率
(mW)DC580.062.570％
以下10％以上130％
（85℃）约4001233.333602416.71,440488.965,358约430
| 注.1.额定电流和线圈电阻的值为线圈温度在＋23℃时的值，并有±10％的公差。 |
| 注.2.动作特性为线圈温度在＋23℃时的值。 |
| 注.3.容许电压为继电器线圈能够施加的电压的值。 |
| ● 开关部（接点部） |
| 分类项目型号 | 标准型（阻性负载） | 高容量型（阻性负载） | ||||
| G2RL-1A | G2RL-1 | G2RL-2A | G2RL-2 | G2RL-1A-E | G2RL-1-E | |
| 接触结构 | 单 | |||||
| 接点材质 | Ag合金（无Cd材质） | |||||
| 额定负载 | AC 250V 12A | AC 250V 8A | AC 250V 16A | |||
| 额定通电电流 | 12A | 8A | 16A | |||
| 接点电压的值 | AC 440V、DC 300V | |||||
| 接点电流的值 | 12A | 8A | 16A | |||
| 故障率 P水准（参考值＊） | DC 24V 40mA | |||||
*此值为开关频率120次/分钟时的值。
■ 性能
| 分类项目极数 | 标准型 | 高容量型 | ||
| 1极 | 2极 | 1极 | ||
| 接触电阻＊1 | 100mΩ以下 | |||
| 动作时间 | 15ms以下 | |||
| 复位时间 | 5ms以下 | |||
| 开 关频率 | 机械 | 18,000次/h | ||
| 额定负载 | 1,800次/h | |||
| 绝缘电阻＊2 | 1,000MΩ 以上（DC500V兆欧表） | |||
| 耐压 | 线圈和接点之间 | AC 5,000V 50/60 Hz 1min | ||
| 同极接点之间 | AC 1,000V 50/60 Hz 1min | |||
| 异极接点之间 | - | AC 2,500V 50/60 Hz 1min | - | |
| 耐冲击电压 | 10kV (1.2×50μs) | |||
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | ||
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |||
| 冲击 | 耐久 | 1,000m/s2 | ||
| 误动作 | 励磁:100m/s2、无励磁:100m/s2 | |||
| 寿命 | 机械 | 2,000万次以上（开关频率18,000次/h） | ||
| 电气＊3 （阻性负载） | G2RL-1A：AC250V 12A 10万次 G2RL-1 ：AC250V 12A 5万次 | G2RL-2A：AC250V 8A 10万次 G2RL-2 ：AC250V8A 5万次 | G2RL-1A-E：AC250V 16A 5万次 G2RL-1-E ：AC250V 16A 3万次 | |
| 使用环境温度 | -40～+85℃（无结冰、无凝露） | |||
| 使用环境湿度 | 5～85%RH | |||
| 重量 | 约12g | |||
注. 上述为初始值。
＊1. 测量条件：根据压降法，在DC 5V 1A的条件下测量。
＊2. 测量条件：使用DC 500V兆欧表，测量位置与测耐压位置相同。
＊3.开关频率1,800次/小时。
