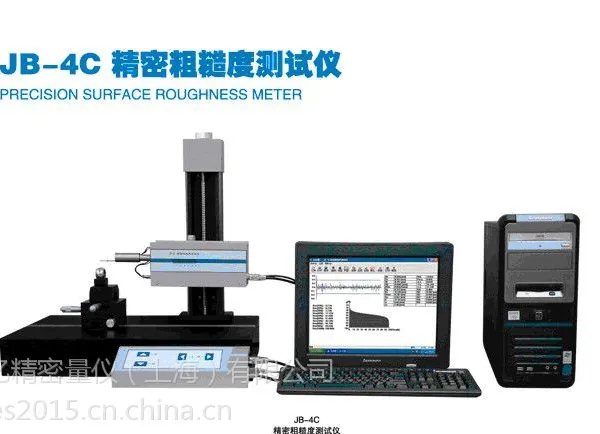

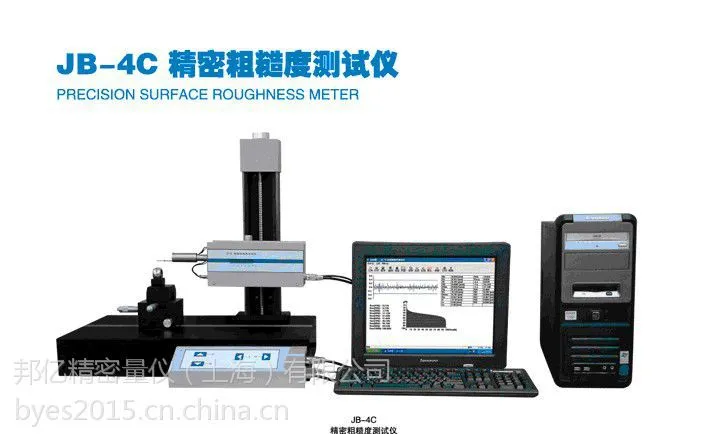

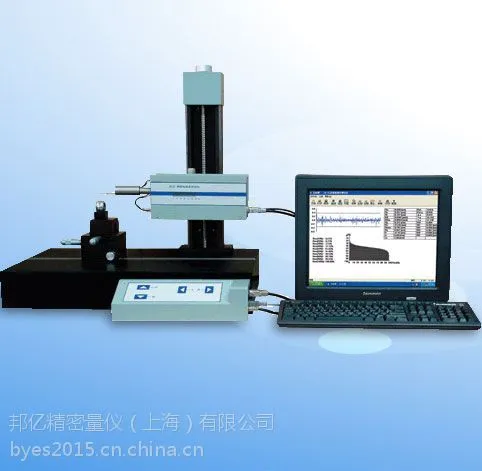

精密粗糙度仪

型号 Type

JB-4C

粗糙度测量：For Roughness measuremen

测试参数

Evaluation Parameters

Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,

Lr,Ln和Rmr(Tp)曲线等

粗糙度轮廓图形放大倍率

Vertical Magnification

10-500000自动调整

粗糙度测量范围Roughness range

Ra 0.01 – 10 μm以上

取样长度 Sampling length

L: 0.08 ,0.25, 0.8, 2.5 mm

评定长度Evaluation length

Ln: 1L, 2L, 3L, 4L, 5L Selectable

仪器评定取样Sampling points

4000点

分辨率 Resolution

0.001 μm

示值误差 Indication error

± (5 %+4nm)

测量重复性Repetition error

± 3 %

测量工件高度

Max. specimen height

300mm

传感器可测 Application

平面、斜面、内孔表面、外圆柱面、槽表面，圆弧面，球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.

天然金刚石触针Probe

标准型, 高度8mm

小孔型,     4mm

触针半径：2μm,  测力: 4 mN   角度：60度

驱动箱的滑行速度Traverse speed

2mm/sec

驱动箱升降形式 Traverse U/D mode

自动升降 Auto

移动速度 Scanning speed

0.5 mm/sec

线性区 Linear range

垂向640 um

台阶和Pt测量范围

Thickness and Pt range

100 μm

轴向测量范围 Longitudinal range

60 mm

轮廓图形 Profile graph

直接轮廓，滤波轮廓 Macro profile,filter profile

滤波器 Filter

*** 2CR滤波器*** 2CR Filters

小孔测量范围

Measurable range of bore

≥ 直径5 mm

X-Y工作台

X-Y stage

旋转角度Rotation ±10度

X-Y移动范围15 mm

Adjustment 15 mm

轴承内外圈尺寸

For measurement of bearing

内圈外径280mm

厚度160mm

外圈最小孔径12mm

打印纸规格 Printing paper

A4纸

操作系统 Operation System

WinXP

标准配件，附件

Standard parts & attachments

粗糙度仪主机，支柱及大理石底座，控制器，驱动装置， 传感器 ，

X-Y工作台， V型块，标准型触针，小孔型触针 ，粗糙度样板 ，

计算机打印机，使用说明书

仪器电源Power supply:

220 VAC ±10%, 50Hz

大理石工作台尺寸Granite base

630×400×100mm  重量：100Kg

仪器毛重Gross weight

150 kg
