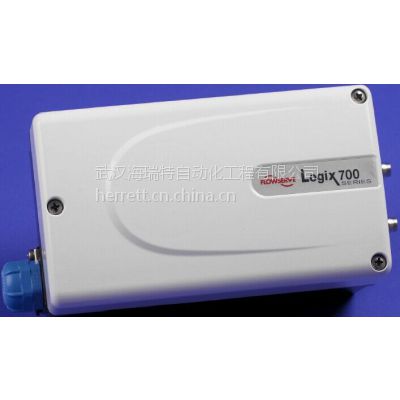

PT700-W1S-0电气转换器，PT700-W1S-0
PT700-W1S-0电气转化器综述：
        EP2352(PT-700,PT500)系列电/气转换器可以实现从4-20mA输入信号到0-***供应压力输出信号的比例转换。该系列装置可以实现工业处理作业中电/气转换器和气动执行器（化工、石油化工，提炼行业）之间的界面连接。

具有适用性强，***化动态特点，可以改善控制系统的工作性能。该系列是实现压电微型控制阀低能量消耗，可连接标准二线制电路的电/气转换器。无需额外电源、设计简洁、高效。

PT700-W1S-0电气转换器主要特点：
l  内置PI调节功能
l  通过采用硅压力传感器获得反馈实现对电输入信号的***转换
l  简洁的模块化设计
l  采用稳压器，消除供气压力波动干扰
l  创新性的、***可靠的传感器技术（压力微型控制阀）
l  输入信号：4-20mA
l  分段式控制：从4mA或12mA起始
l  抗振动能力强
l  二线制接线方式，输入和供电合一
l  模块化设计，易于维护
l  采用符合不锈钢NAMUR标准的通用安装组件
l  ***控制，高度灵活性能

PT700-W1S-0电气转换器工作原理：
       EP2352(PT700,PT500)定位器是模拟定位器，有多种运行方式可选。它主要由三部分组成：
1.      电子控制模块，含有直接现场用户界面开关
2.      压电基于阀门基础的电/气转换器模块
3.      ***分辨力的阀门定位传感器
 定位器基本的运行方式可以参考上面的原理图。完整的控制电路是由一个二线制的4-20mA的控制信号供电。模拟4-20mA控制信号传输到电子控制单元，在此与测得阀杆位置进行比较。电子控制单元中的控制运算法则开始执行控制计算，生成的输入指令被传输到压电阀，这样可以驱动气动放大器。气动放大器中控制阀的位置经过测量后，经继电器传送到内部控制电路。这种双阶段控制方式比使用单阶段控制方式的反应更迅速，控制更严密。气动放大器控制进入执行器的空气流。执行器中空气压力和体积的变化导致阀门开始摆动。随着阀门接近要求位置，指令压力和测得压力之差变得越来越小，压电的输出值降低。这样，反过来导致控阀关闭，形成的气流流速降低，进而随着控制阀接近新的指令位置，减缓了执行器运动。当阀门执行器处于要求位置时，气动放大器输出量为零，这样可以使阀门处于固定不变的位置。


PT700-W1S-0电气转换器技术指标：

备注：PT500是本安型，PT700是普通型

PT 700电气转换器型号：
PT 7 0 0 -A B C -D
A= 壳体
W Omaya：铝，黑色/白色封盖,无窗
Y Omaya：铝，黑色/白色封盖,无窗
B Omaya:铝，黑色/黑色封盖,无窗

B= 螺纹连接
1、1/2 NPT 导线, 1/4 NPT 气动
2、M20 x 1,5 导线, 1/4 NPT 气动

C= 操作温度
S标准-200C-850C(-40F-1760F)
E延伸-400C-850C(-40F-1760F)

D= 量块选择
0 无量块
1 输出:     PSI/BAR/KPA   钢制，内部铜件
2 输出+气源:PSI/BAR/KPA， 钢制，内部铜件
3 输出:     PSI/BAR/KPA   钢制，内部不锈钢件
4输出+气源: PSI/BAR/KPA， 钢制，内部不锈钢件

安装配件选择                       p/n
A 直接安装                      30144
B VDI/VDE 3847 直接安装         30145
C IEC 534-6 Namur 线性安装      30168S
D墙体/ 2" 管道安装钢板          D3R-AS6
