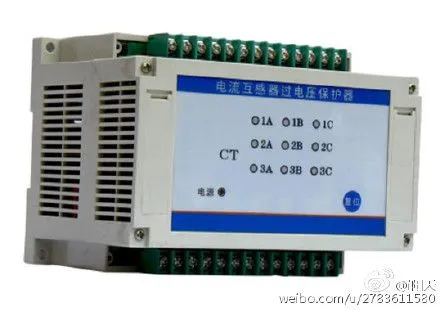

电流互感器二次过电压保护器详细说明
[NYD-CTTF/ ]

----------------------------------

我们的承诺
七天无条件退货！
三个月产品更换服务！
十二个月无偿维修服务！

----------------------------------
电流互感器二次过电压保护器(开路保护器)可具有动作保持接点输出、自动发光显示、自动闭锁差动保护、手动或自动复位以及具有多元灵活组合等特点，有板面固定式、导轨固定式、嵌入式等不同的安装方式
产品概述：
电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，电流互感器二次侧处于近似短路状态，输出电压很低，在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用电流互感器过电压保护器就能够***防止因电流互感器二次开路引起的事故。

主要用途：
保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电极小，呈高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。
保护器应用于CT二次侧的差动绕组，过流绕组、测量绕组、母线保护绕组、备用绕组等。

技术指标：
1、正常漏电流：＜1mA
2、导通电压Uc:150V±10%
3、导通时间Ts:50ms≤Ts≤250ms
4、遥信继电器接点容量：AC220V/5A
5、保护继电器接点容量：AC220V/15A
6、使用的CT规格：二次侧峰值大于150V
7、保护电流：≥5A
8、工作环境：温度：-20℃～70℃ 湿度：≤95%RH
9、复位方式：按压“复位”，自动“复位”
10、抗震性能： 10～50-10Hz 2g 3min
11、抗干扰： 符合IEC255-22标准
12、外形尺寸:BTZ-CTB（702～706）:145×90×73(mm)
13、耐压： 2kV 、50Hz 、1min
14、安装方式：导轨式或固定式安装

主要功能：
1、正常工作时，流入保护器的电流不超过0.1mA,不影响CT正常工作。
2、当A(或B、C),N两端电压超过150V时，BTZ-CTB短接A(或B、C)与N。
3、继电器的接点容量大于15A，所以故障时，能使CT二次侧可靠短路。
4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。
5、若是在停电状态下解除了故障，掉电后装置自动复位。
6、装置提供一对常开接点和一对常闭接点，可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时，常开闭合，常闭打开，接线方式如下图。

接线原理图：
一般情况下，互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上。绝大多数均为星形连接，少数三角形连接。本产品电流互感器保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中心点（虚地N）连接在保护器的“N”接线端子上。若只用A、B绕组，C相可以不接线，不会影响保护器正常工作。
交流220V50Hz电源接入保护器供内部电器元件用,三根无源信号线引出供用户使用,外接交流或直流均可。例如，公共端与常闭线连接绿色信号灯，亮灯时表示保护器正常工作。公共端和常开线连接“红色”灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。

----------------------------------
