| 品牌：BEST/贝士德 | 型号：FC300-B4-3.0G/T2 | 产品系列：FC300 |
| 应用范围：通用 | 电源相数：单相 | 额定电压：三相AC380（V） V |
| 供电电压：高压 | 适配电机功率：3（kW） kW | 直流电源性质：电压型 |
电话：18763986327 QQ:3066255705

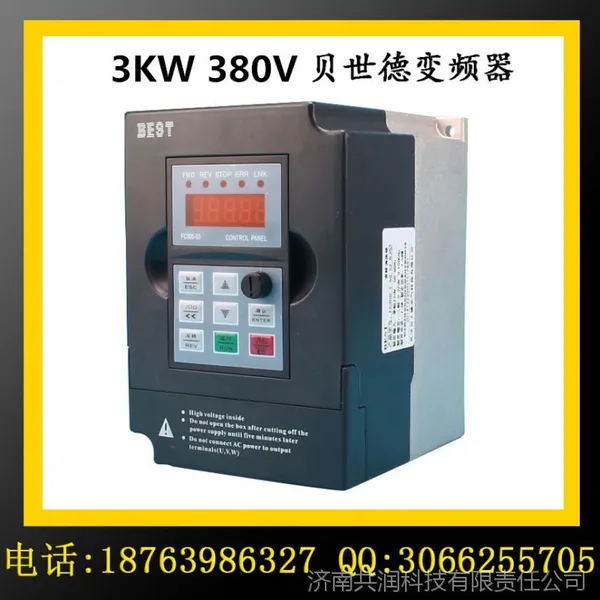

产品型号：FC300-B4-3.0G/T2
额定输入：单相220v 50-60hz
额定输出：三相 0-220v 0-1000hz
额定电流：11A
额定功率：3.0kw
适配电机功率：3kw及以下
1主回路端子说明
端子记号 | 端子名称 | 说明 |
L、N | 交流电源输入 | 连接工频电源 单相AC220V 50-60Hz 三相AC230V或380V50-60 Hz |
R、S、T | ||
U、V、W | 变频器输出 | 接三相异步电机 |
P+、PB | 连接制动电阻 | 在P+、PB之间连接制动电阻（15KW 以下） |
PE | 接地 | 变频器接地用，必须正确接地 |
2.4.2控制回路端子说明
端子记号 | 端子名称 | 说明 |
AVI | 频率设定电压输入 | 输入0-10V，PID给定或回馈 |
ACI | 频率设定电流输入 | 输入4-20mA，PID给定或回馈 |
AFM | 0V-10V输出 | 可用来指示频率、电流、转速等 |
10V | 频率设定辅助电源 | 与AVI，GND连接电位器（4.7K-10K） |
X1 | 多功能输入端子1 | 功能由参数P091设定，出厂值为“正转启动” |
X2 | 多功能输入端子2 | 功能由参数P092设定，出厂值为“反转启动” |
X3 | 多功能输入端子3 | 功能由参数P093设定，出厂值为“停止” |
X4 | 多功能输入端子4 | 功能由参数P094设定，出厂值为“正转点动” |
X5 | 多功能输入端子5 | 功能由参数P095设定，出厂值为“多段速一” |
X6 | 多功能输入端子6 | 功能由参数P096设定，出厂值为“多段速二” |
X7 | 多功能输入端子7 | 功能由参数P097设定，出厂值为“多段速三” |
X8 | 多功能输入端子8 | 功能由参数P098设定，出厂值为“外部故障” |
Y2A、Y2B | 继电器触点输出 | Y2A、Y2B为常开触点 |
Y1A、Y1B、Y1C | 继电器触点输出 | Y1A、Y1B为常开触点、Y1B、Y1C为常闭触点 |
COM、12V | 辅助电源 | COM、+12V≤50mA,COM为模拟输入输出和多功能端子公共地 |
2.4.3主回路接线说明
1）电源及电机接线的压线端子。请使用带绝缘管的端子。
2）切记电源一定不能接到变频器输出端子上（U，V，W），否则将损坏变频器。
3）接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持清洁。在控制台上打孔时，请注意不要使碎片粉未等进入变频器中。
4）为使电压压降在2%以内，请用适当型号的电线接线。变频器和电机间的接线距离较长时，特别是低频率输出的情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
5）线距离最长为500米，尤其长距离布线，由于布线寄生电容所产生的冲击电流会引起过电流保护动作，输出端连接的设备可能运行异常或发生故障。因此，布线距离按下表所示。（当变频器连接两台以上电机时，布线长度不得超过500米）
变频器默认调电脑控制参数 ，如需要调参数，请致电或者旺旺联系我们！
-
