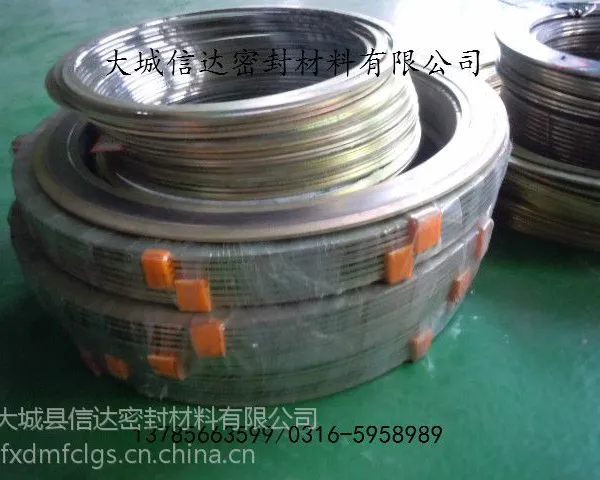

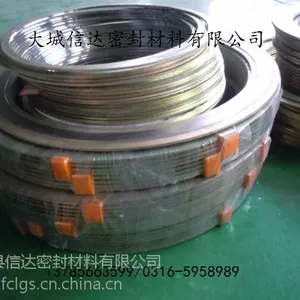

金属缠绕垫为半金属密合垫中回弹性的垫片HG 20610-1997 钢制管法兰用缠绕式垫片 （欧洲体系），由V形或W形薄钢带与各种填充料（石墨、石棉、四氟）交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其压紧度，垫片接触的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

  金属缠绕垫种类：基本型金属缠绕垫、带外环金属缠绕垫、带内环金属缠绕垫、带内外环金属缠绕垫、换热器用（带筋）、异形金属缠绕垫。

  金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

     金属缠绕垫片.金属带材料

  A. 采用0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。

  B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

  C.不锈钢的硬度值 HV≤200

  D.一般的钢带的宽度是3.2mm,4.5mm.8mm

 金属缠绕垫片非金属带材料

  A 非金属填充为***的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，陶瓷纤维及云母带等。带的厚度为 0.3-1.0mm。

  B. ***石棉烧失量必须≤25%

  C. 非金属带的氯离子含量≤100PPM

  D.各类介质及各种非金属带的推荐使用温度及压力

  E.一般的钢带的宽度是3.2mm,4.5mm.8mm

  金属缠绕垫片使用温度：

  石墨金属缠绕垫片使用温度-200-850℃

  石棉金属缠绕垫片使用温度-200-500℃

四氟金属缠绕垫片使用温度-200-260℃

金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成，具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

金属缠绕垫片材质选择:

钢带及内外环材质 填充料 钢带及内外环材质 原材公司 常用牌号 通用厚度mm 通用厚度 mm

名称 代号 名称 代号 名称 V形垫/环 V形垫/环

碳钢 CS 碳钢 碳钢 3.2/2.0

4.5/3.0 4.8/3.0

5.5/4.0

7.5/5.0

不锈钢 304(L),316(L) 不锈钢 304(L),316(L)

蒙乃尔 Mon 蒙乃尔 SPECIAL MERTAL 400,k500

镍，钛 Ni，Ti 镍，钛 Ni，Ti Ni6,ni4,ni2,ti3,ti2

因科镍 INC 因科镍 SPECIAL MERTALS 625,825,800,600

哈氏 Hastelloy 哈氏 HAYNES Hc 276,hb 2

锆材 Zirconium 锆材 USGS Zir 72
