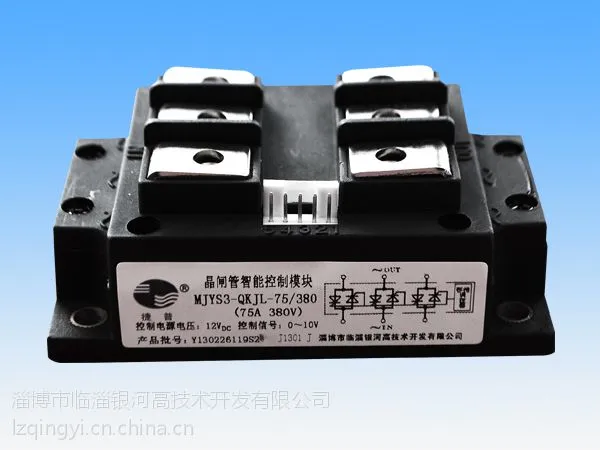

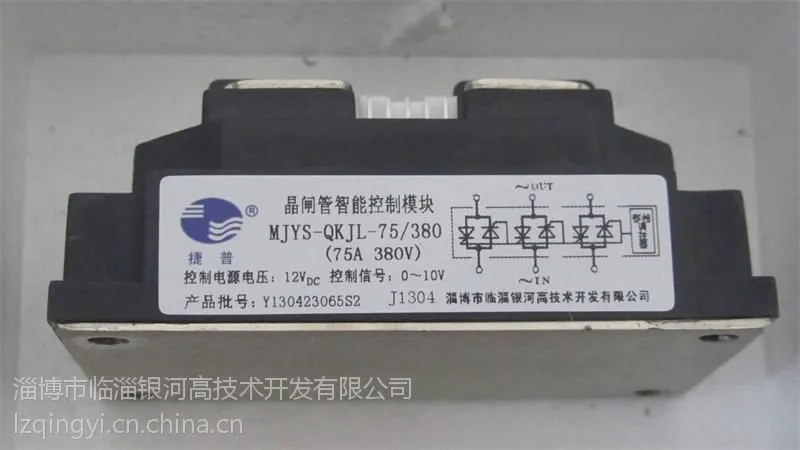

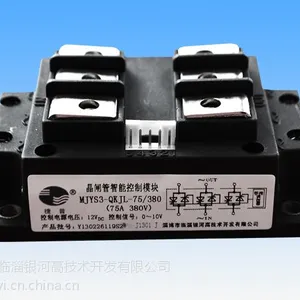

| 品牌:捷普 | 型号:MJYS3-QKJL-75/380V | 控制方式:单向 |
| 极数:三极 | 封装材料:树脂封装 | 封装外形:平底形 |
| 关断速度:普通 | 散热功能:不带散热片 | 频率特性:低频 |
| 功率特性:大功率 | 额定正向平均电流:35A | 控制极触发电流:4mA |
| 最大稳定工作电流:35A | 反向重复峰值电压:1200V |
产品特点:
(1)本系列模块其外形结构属于3型,是1型和2型的改进版,与1型和2型相同的特点就是将晶闸管主电路与本公司独立开发的全数字移相触发控制电路,巧妙、***地集成于一体,使模块具备了弱电控制强电的电力调控能力。而与1型的不同之处在于模块的可拆卸性和可维修性以及更强的抗干扰能力。而与2型相比,3型模块的结构虽发生变化,但固定模块和电极等相关尺寸却与1型完全相同,老用户可在不改变机箱内任何装配尺寸的情况下平稳换型,摆脱了2型模块因尺寸与1型不同而导致用户换型困难的局面。此系列模块功能强大、外形美观、安装便捷、体积较小的特点,是MTC模块无法与之相比的,也是用户提高设备档次的选择。
(2)主电路采用进口方形芯片、***芯片支撑板,模块压降小、功耗低,效***,节电效果好。
(3)采用进口贴片元件,***了触发控制电路的高可靠性。
(4)采用(DBC)陶瓷覆铜板,经独特焊接工艺,***焊接层无空洞,导热性能好。热循环负载次数高于***近10倍。
(5)采用进口***导热绝缘封装材料,绝缘、防潮性能优良。
(6)触发控制电路、主电路与导热底板相互隔离,导热底板不带电,绝缘强度≥2500V(RMS),***人身安全。
(7)三相交流模块输出对称性好,直流分量小。部分规格模块具有过热、过流、缺相保护功能。
(8)输入0~10V、0~5V直流控制信号或4~20mA仪表信号,均可实现对主电路输出电压进行平滑调节。
(9)可手动、仪表或微机控制。
(10)适用于阻性和感性负载。
| 产品名称 | 型号 | 规格 | 外形代号 | 电联结图 | 备注 |
| 三相 整流 模块 | MJYS3-QKZL-30 | 30A 380V | A31 | 图2 | |
| MJYS3-QKZL-55 | 55A 380V | A31 | 〃 | ||
| MJYS3-QKZL-100 | 100A 380V | A31 | 〃 | ||
| MJYS3-QKZL-150 | 150A 380V | A33 | 〃 | ||
| MJYS3-QKZL-200 | 200A 380V | A33 | 〃 | ※ | |
| MJYS3-QKZL-260 | 260A 380V | A23 | 〃 | ※ | |
| MJYS3-QKZL-320 | 320A 380V | A23 | 〃 | ※ | |
| MJYS3-QKZL-400 | 400A 380V | A25 | 〃 | ※ | |
| MJYS3-QKZL-500 | 500A 380V | A25 | 〃 | ※ | |
| 三相 交流 模块 | MJYS3-QKJL-20 | 20A 380V | A32 | 图3 | |
| MJYS3-QKJL-40 | 40A 380V | A32 | 〃 | ||
| MJYS3-QKJL-75 | 75A 380V | A32 | 〃 | ||
| MJYS3-QKJL-100 | 100A 380V | A34 | 〃 | ||
| MJYS3-QKJL-150 | 150A 380V | A34 | 〃 | ||
| MJYS3-QKJL-200 | 200A 380V | A24 | 〃 | ※ |
续表1
| 产品名称 | 型号 | 规格 | 外形代号 | 电联结图 | 备注 |
| 三相 交流 模块 | MJYS3-QKJL-260 | 260A 380V | A24 | 〃 | ※ |
| MJYS3-QKJL-300 | 300A 380V | A26 | 〃 | ※ | |
| MJYS3-QKJL-350 | 350A 380V | A26 | 〃 | ※ | |
| 单相 整流 模块 | MJYD3-ZL-30 | 30A 220V | A29 | 图4 | |
| MJYD3-ZL-55 | 55A 380V | A29 | 〃 | ||
| MJYD3-ZL-100 | 100A 380V | A31 | 〃 | ||
| MJYD3-ZL-150 | 150A 380V | A33 | 〃 | ||
| MJYD3-ZL-200 | 200A 380V | A33 | 〃 | ||
| MJYD3-ZL-260 | 260A 380V | A23 | 〃 | ※ | |
| MJYD3-ZL-320 | 320A 380V | A23 | 〃 | ※ | |
| MJYD3-ZL-400 | 400A 380V | A25 | 〃 | ※ | |
| MJYD3-ZL-500 | 500A 380V | A25 | 〃 | ※ | |
| 单相 交流 模块 | MJYD3-JL-20 | 20A 220V | A30 | 图6 | |
| MJYD3-JL-40 | 40A 380V | A30 | 〃 | ||
| MJYD3-JL-75 | 75A 380V | A30 | 〃 | ||
| MJYD3-JL-100 | 100A 380V | A32 | 〃 | ||
| MJYD3-JL-150 | 150A 380V | A32 | 〃 | ||
| MJYD3-JL-300 | 300A 380V | A34 | 〃 | ||
| MJYD3-JL-450 | 450A 380V | A24 | 〃 | ※ | |
| MJYD3-JL-600 | 600A 380V | A24 | 〃 | ※ | |
| MJYD3-JL-800 | 800A 380V | A26 | 图7 | ※ | |
| MJYD3-JL-1000 | 1000A 380V | A26 | 〃 | ※ | |
| MJYD3-JL-1200 | 1200A 380V | A26 | 〃 | ※ |

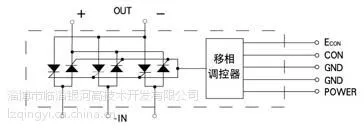

1.三相整流模块线路图

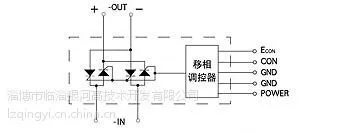

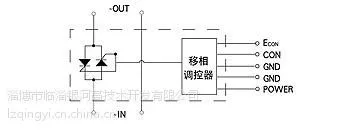

2.单相交流模块线路图
3.单相整流模块线路图

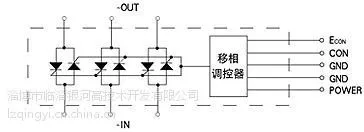

4.三相交流模块线路图
