M501-H/100A/H电动机控制器简介：

美高立电气

美高立电气产品优势：

黄小姐：0512-89598066

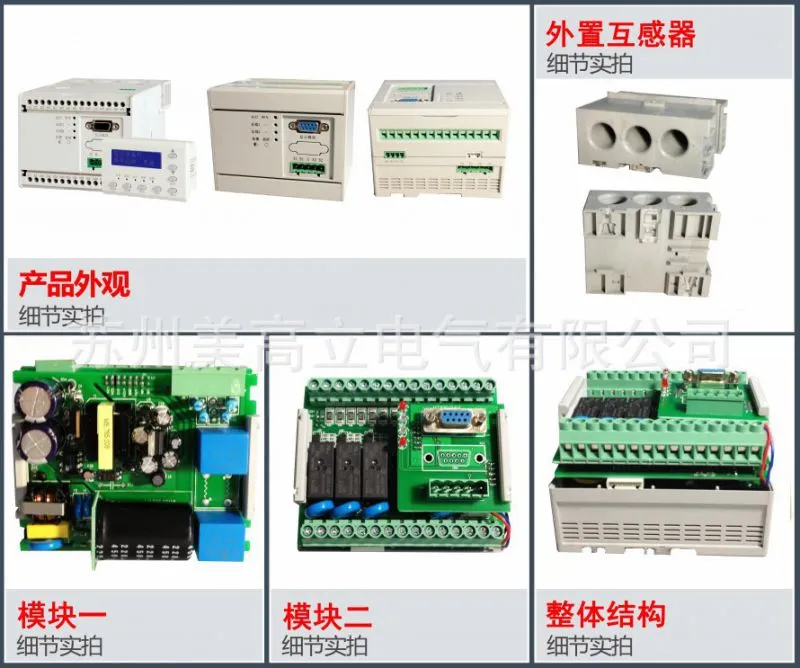

M501-H/100A/H电动机控制器细节照片：

QQ：1729074623

M501-H系列电动机保护器选型选型一览表：

M501-H系列电机保护器

基本功能

可选配功能

M501-H系列电机保护器

M501-H/-2A～6.3A

堵转、过载、欠载、断相、不平衡、接地、过压、欠压、外部故障等保护功能、起动控制、SOE记录、1米串口线、7DI/4DO、LCD显示

1.Modbus-RTU通讯（C）

2. 1路模拟量输出（M1）

3.t_E时间保护（E）

4.3米串口线（T930）

M501-H/25A

M501-H/100A

M501-H/250A

M501-H/500A

M501-H/820A

M501-H/100A/H电动机控制器技术指标：

移动电话：18651128688

技术参数

M501-H系列电机保护器技术指标

信号输入

额定电流

2A、5A、6.3A、25A、100A、250A

内部自带互感器

500A、820A

采用ZT40专用外置互感器

额定电压

400V、690V

额定绝缘电压

690V

额定频率

50Hz

辅助电源

电源范围

AC/DC   80～270V

功耗

8W/8VA

功能模块

通讯功能

可选1路RS-485通讯，Modbus-RTU协议

波特率：2400～115200bps，默认9600bps

模拟量输出

可选1路，4～20mA

开关量输入

7路，干节点、湿节点可选

控制继电器输出

3路输出

容量（阻性）： AC 240V/8A

容量（AC-15）：AC 240V/3A、AC   380V/1.9A

断开电压：AC 400V

断开能力AC：AC 2000VA

信号继电器输出

1路输出

容量(阻性)：AC 250V/5A，DC 30V/3A

断开电压：AC 300V

断开能力：AC 1500VA

环境

工作温度

-20℃～70℃

储存温度

-25℃～85℃

海拔

≤2000m

安装类别

III

安全

绝缘电阻

100MΩ/500V

介质强度试验

2kV(r.m.s)，50Hz，1min

冲击电压试验

5kV(峰)，1.2/50us，0.5J 3正，3负，间隔5s

电磁兼容

电快速瞬变脉冲群

4级

静电放电

4级

浪涌（冲击）

4级

射频电磁场辐射

3级，场强10V/m

工频磁场

4级

电磁发射试验

在10 m测量距离处辐射发射限值:40dB(?V/m)

电压暂降、短时中断和电压变化

50 s

M501-H/100A/H电动机控制器产品标准：

美高立电气售后服务：

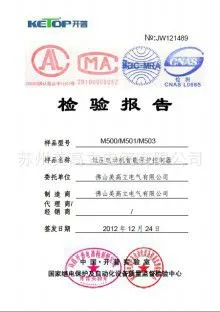

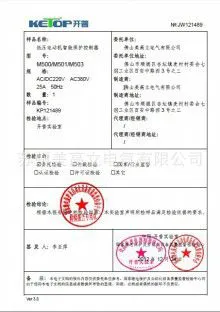

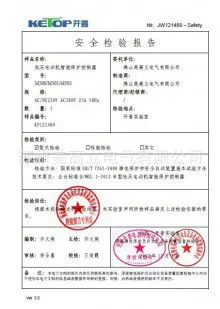

M501-H/100A/H电动机控制器检测报告:
