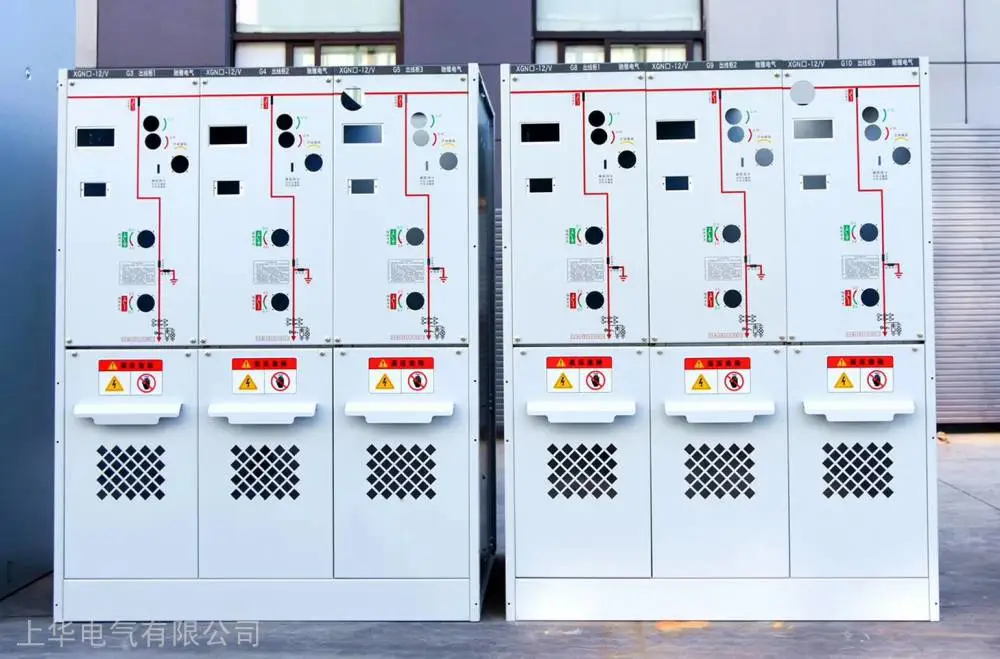

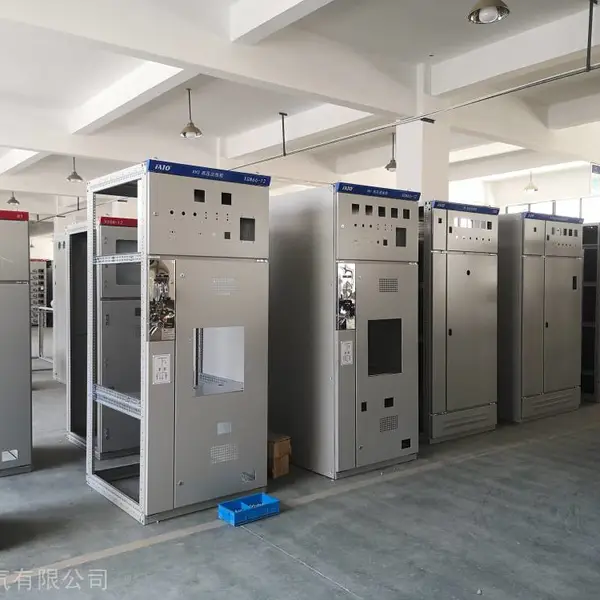

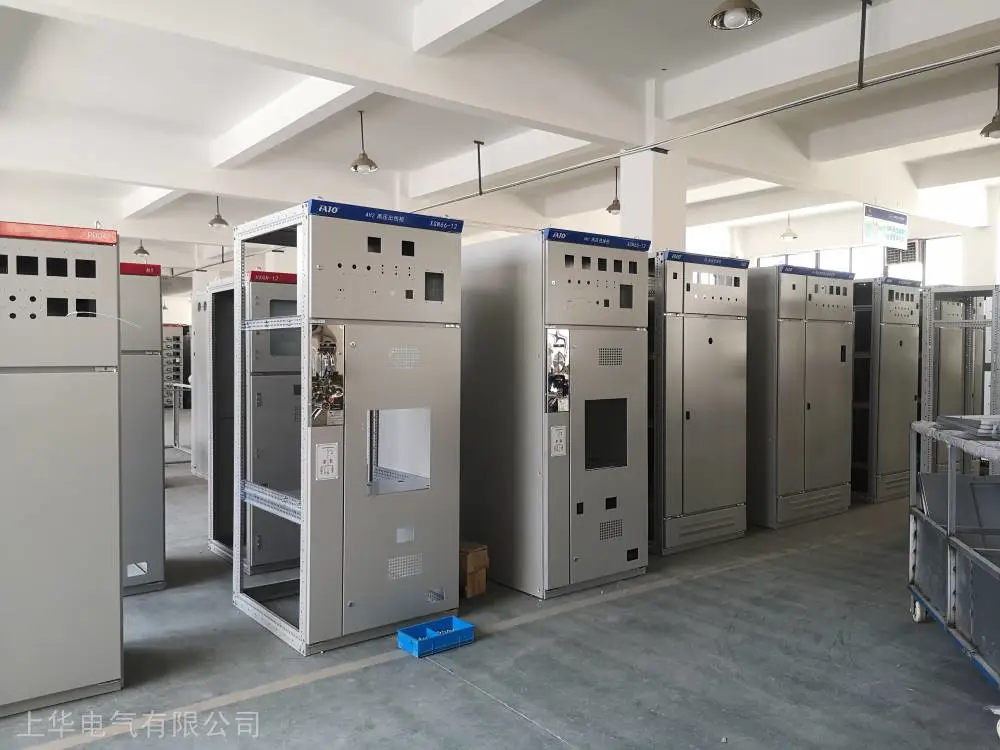

供应XGN15-12壳体|XGN15-12箱式固定式交流金属封闭环网开关设备 ：

1.概述
    XGNl 5—12型箱式固定金属封闭环网开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的高压开关柜。在供电
系统中亦作为开断负荷电流和短路电流以及关合短路电流之用。
    本环网柜配用真空负荷开关，操作机构为弹簧操动机构，该机构既可手动操作，也可电动操作。接地开关和隔离刀配用手动操作
机构，本环网柜成套性强、体积小，无燃烧和爆炸危险，具有可靠地“五防”功能。
    环网柜适用于交流10kV、50HZ的配电系统中，地用于城市电网建设和改造工程，工矿企业、高层建筑和公共设施等。作为环
网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在箱式变电所中。本环网柜符合lEC420《高压交流负
荷开关一熔断器组合电器》、GB3906—91《3—35kV交流金属封闭开关设备》的有关规定。

3.使用坏境条件

3 1周围空气湿度：一1 5℃～+40℃；    3 5无火灾和爆炸危险的场所；
3 2海拔高度不超过1000m；    3 6无经常性剧烈震动场所；
3 3相对湿度：日平均值不大于95％，月平均值不大于90％；    3 7地震烈度不超过8度。
3 4无导电性尘埃、腐蚀性气体和水蒸汽的场所；    注：超出上述正常使用条件时，用户可与本公司协商。

5.环网供电原理

    环网供电一般由三个基本单元组成(见图1)进出线柜作为环网单元。当任路出现故障时，能及时隔离，并由另一单元用户
变压器支路连续供电，用户回路环网柜对变压器起着保护和隔离作用，便于维护检修。
    环网柜可任意延展，并可根据用户要求由基本单元构成多种组合方案。

6.结构特点

6 1结构性能特点

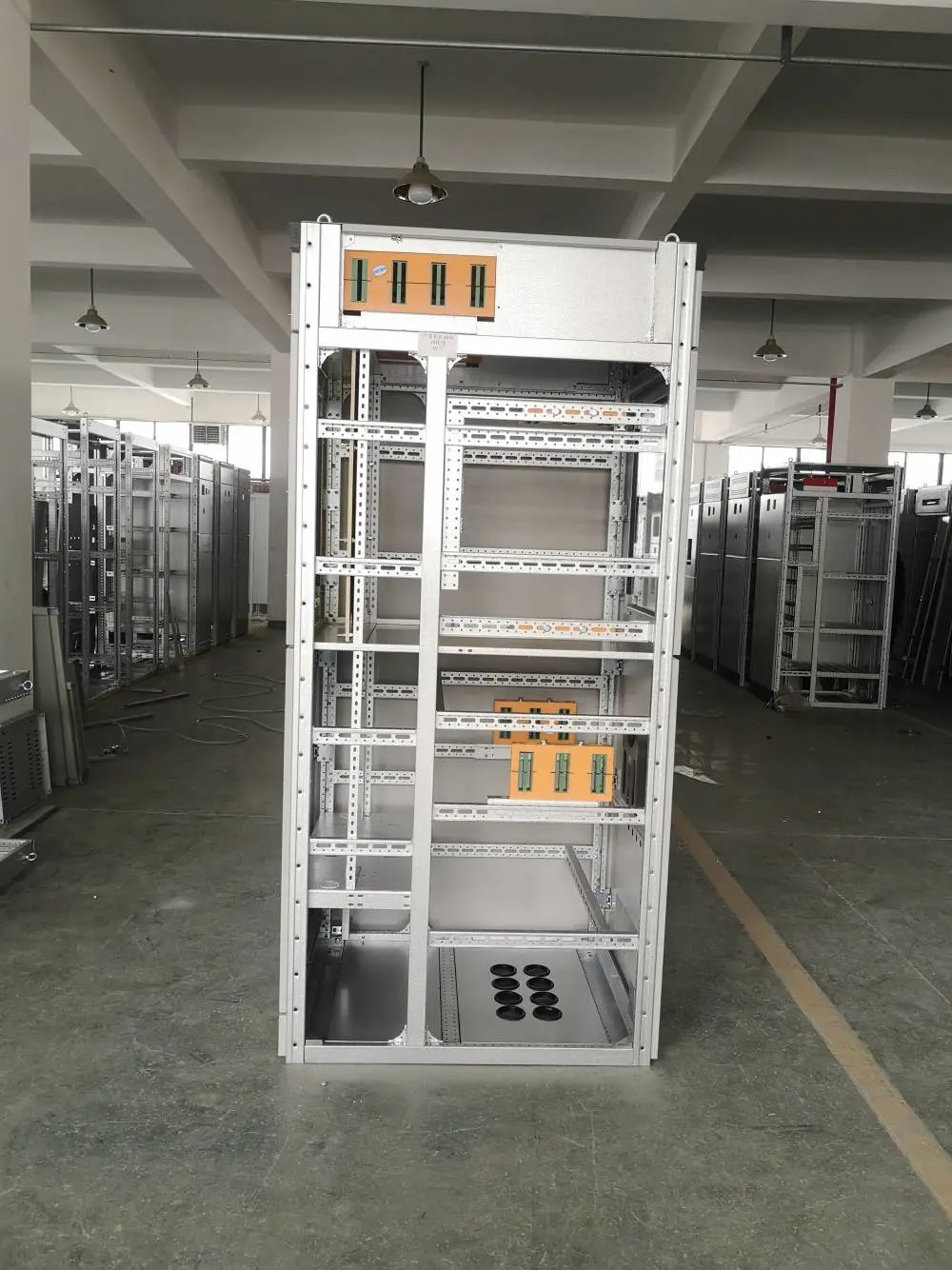

    环网柜的外壳由基本骨架、顶板、面板、侧板组成封闭结构。环网柜的顶部为母线室，母线室的前面为仪表室，两室之间用钢板隔开，柜
的上不部有负荷开关室，中下部为电缆进出线和其它元件室。环网柜的主要设备有真空负荷开关、隔离开关(或带熔断器隔离刀闸)、接地开
关、避雪器、操作机构、联锁机构及测量、计量回路等组成(见图2)。
    环网柜配用FZN口一10型高压真空负荷开关，用真空开关开断故障与过载电流，其开关所组成的隔离开关、真空开关、接地开关、柜门之
间按一定程序相互联锁，能地防止误操作；真空开关柜，配有电动弹簧储能操作机构可实现快速合分闸操作。并可根据用户要求，配装一
定的保护继电器。熔断器组合电器柜，熔管带有撞针，短路情况下，撞针撞击跳闸机构，实现快速开断，能地保护电器设备。
612功能单元
  环网柜主要配装FZN口一10／630型二工位真空负荷开关，主要方案为进线柜和出线柜。
612．1进线柜方案
    柜内配装一台FZN口一10／630二工位真空负荷开关，柜内还可灵活配装CT PT。主回路由一台FZN口一10／630真空负荷开关配装隔离刀和接
地刀控制，可分别达到接通母线、隔离、接地三个工位。
6 2 2出线柜方案
    柜内配装一台FZN口一10／630型二工位真空负荷开关和配撞击器的熔断器，并在柜内可灵活装配CT、PT和ZNO避雷器，由此可省去计量柜。
6 3“五防”闭锁功能
6．3．1送电操作：只有当柜体门关闭并锁定，操作接地开关到“打开”位置，才能操作负荷开关至合闸位置。
6 3 2停电操作：当负荷开关处于隔离位置，才能关合接地开关，接地开关处于合闸位置时，插入绝缘隔板到位，才能打开柜门。
6．3．3真空灭弧室与隔离刀有可靠的联锁，而隔离刀与接地刀互为联动，并与柜门联锁，绝缘隔板与柜门也有联锁。

9.订货须知

订货时用户应提供：
9．1一次线路方案、编号或一次系统图；
9 2高压开关柜平面布置图；
9．3如需非标一次、二次线路方案，可委托本公司设计、生产。
