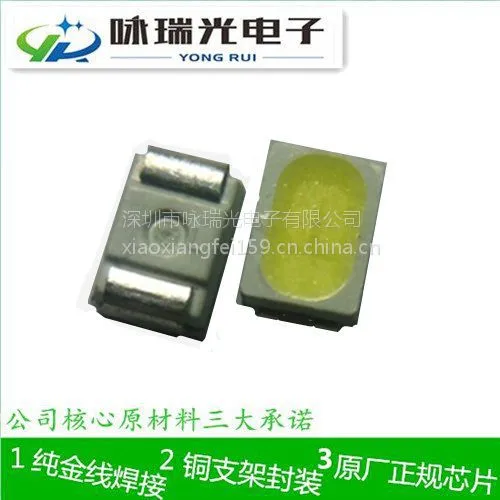

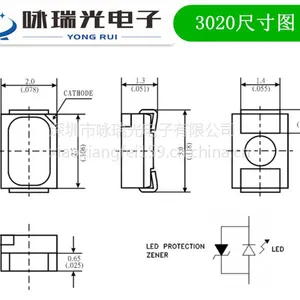

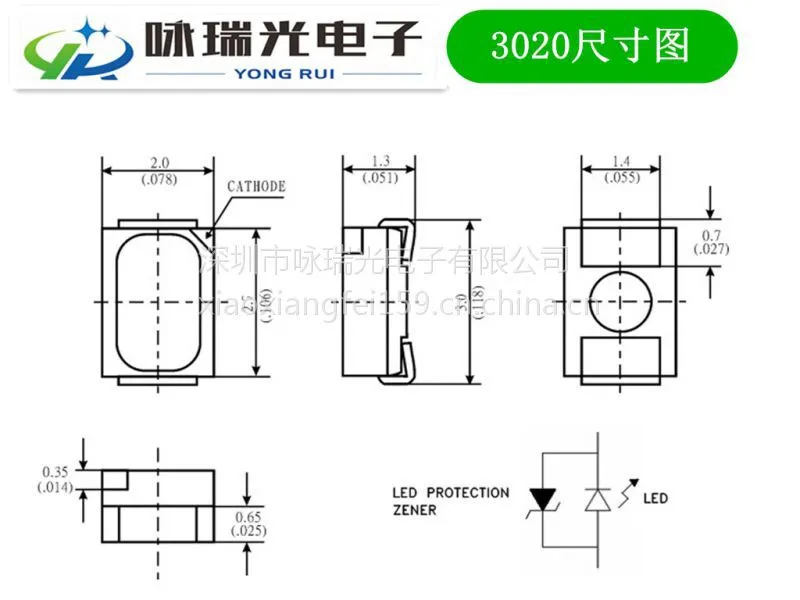

3020贴片LED贴片外形尺寸:3.0*2.0mm
光电特性参数：
功率：0.06W光通量：6-6.5lm,6.5-7lm,7-7.5lm,7.5-8.5lm (***远方光谱分析仪PMS-80检测)
电压：3.0-3.4V 电流：20mA正向电流：20mA
角度：120° 光效：120lm/w
功率0.2W 光通量22-24LM 60MA

反向电压：5V
发光强度:2500MCD(***远方光强仪检测),
白光色温:3000K,4000k,6000K光谱座标:X=0.30-0.35,Y=0.30-0.356
3020红光亮度600MCD  3020黄光亮度600MCD  3020蓝光亮度500MCD  3020绿光2000MCD
反向电流:小于或等于1μA以下,
此款LED白光应用参数:
1、电流：17-18.3mA（这是最理想的驱动电流）；使用电流不能超过60mA；
2、电压2.8-3.6V（要求灯珠的瞬间电压不能超过5V，要不就对LED灯珠有损坏或严重损坏而无法修复）；
3、环境温度-20℃~+40℃(要求灯具的散热设计做得比较好，LED灯引脚的温度不能超过60度)；
4、如果电流在14-20mA的时候，每降低1mA电流，其亮度相应降低4％；
5、功率在43-46mA的时候为0.12W，在46-53mA的时候为0.15W，在54-60mA的时候为0.18W；
6、灯板焊接好后在通电检测之前，请务必先认真检查电子元器件有没有连锡现象，务必确定灯板的电路没有短路，如有短路，必定会对LED灯珠有损坏或严重损坏，或者立马就显现出来，或者要过几天或更久才显现出来，造成一种隐性的隐患，所以，这在***的很多使用者都出现过很多次，这一点特别特别要注意！！！
此款LED产品经过可靠度测试项目如下:
1 焊接试验:260±5℃,浸泡10秒时间,连续三次,没有出现一颗死灯.
2 热冲击:0℃(15秒)~1005℃(15秒),20次循环,没有出现一颗死灯.
3 高温储存:100℃环境下存放1000小时,没有出现一颗死灯.
4 低温储存:-40℃环境下存放1000小时,没有出现一颗死灯.
5 高低温循环:-40℃~+80℃,100次循环,200小时,没有出现一颗死灯.
6 常温老化:20mA,在常温下老化7000小时,5%衰减,没有出现一颗死灯.
7 高温高湿:60℃气温,90%湿度环境下保存1000小时,没有出现一颗死灯.
8 高温老化:85℃,5mA驱动,没有出现一颗死灯.
9 低温老化:-30℃,20mA,连续点亮1000小时,没有出现一颗死灯.
10 常温老化:30mA,在常温下老化500小时,没有出现一颗死灯.
使用注意事项及要求:
1 打开包装后请用烤箱定60度烘烤8小时再使用,并请在温度25±3℃,湿度65±5度的环境下使用.

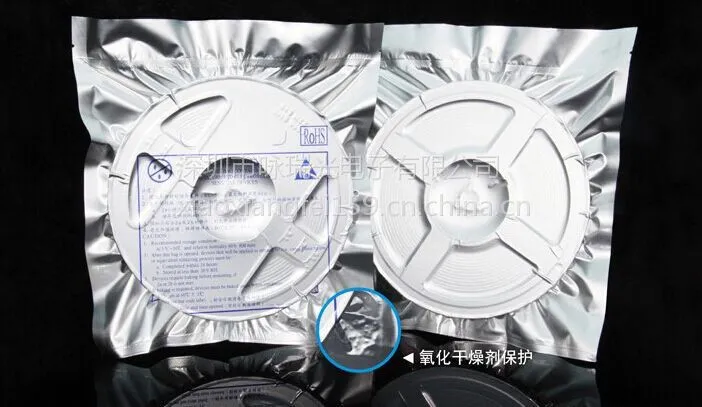

2 打开包装后请在24小时内焊接,没用完的灯珠请重新密封并除湿保存好.
3 LED是静电敏感器件,使用时所有设备,机构都需要适当的接地导电措施.
4 使用时请使用防静电的盛装容器,作业人员应穿着防静电服装及佩戴有绳之静电环并作有效接地.
5 受静电与突波破坏的LED的电性特性上,会有明显的漏电流,或驱动电压明显变低,甚至是短路现象.
6 铬铁焊接时铬铁功率不要超过40W,***温度不要超过280℃,焊接时间不要超过3秒,同时,铬铁要防静电及除静电.
7 回流焊接时温度不超过265℃,高峰焊接时间不要超过3秒,同时,回流焊机台要防静电及除静电.
8 在焊接温度回到正常以前,必须避免使LED受到任何震动或外力.
9 本产品适合作回流焊.
10 LED是单向导通性,安装前确认极性,若装反,在施加电压时容易造成LED晶片损伤或失效.
11 电路设计时,请避免LED与发热元件靠得过近.
12 LED之外加电压变化,会造成电流指数级变化,不当之设计与电流控制,易造成LED失效,如电流过大引起寿命问题甚至烧毁,电流过小引起亮度不足.
