| 品牌:上海湖泉 | 型号:Z960Y-100C | 连接形式:焊接 |
| 主体材料:铸钢 | 公称通径:DN15~DN1800mm | 适用介质:蒸汽 |
| 材质:铸钢 | 密封形式:硬密封型 | 标准:国标 |
| 外形:中型 | 流动方向:单向 | 驱动方式:电动 |
| 零部件及配件:阀体 | 用途:截止 | 压力环境:高压 |
| 工作温度:高温 | 类型(通道位置):二通式 | 规格:见说明书 |
高温高压电站闸阀产品执行标准
产品规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 压力 -温度 | 产品标识 |
JB/T7746 | JB/T7746 | JB/T79 | JB/T9092 | GB/T 9131 | GB/T 12220 |
高温高压电站闸阀产品性能规范
产品型号 | 公称压力 PN | 试验压力 | 工作压力 | 工作温度 | 适用介质 | |
强度试验 | 密封试验/上密封 | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 . 蒸汽 |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100V | - | 30.0 | 22.0 | P5410 | ≤540 | |
Z960Y-P54170V | - | 48.0 | 36.0 | P5417 | ≤540 | |
高温高压电站闸阀主要零件材料
零件名称 | 材料牌号 | ||
阀体 | WCB | WC6 | WC9 |
阀板 | WCB | WC6 | WC9 |
阀盖 | 25 | 12Cr1Mo1VA | |
阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | |
阀座 | 25 | 12Cr1Mo1VA | |
密封环 | S软钢(±曾强柔性石墨) | S软钢 | F软钢 |
填料 | 增强柔性石墨 | ||
支架 | WCB | WCB或WC6 | |
阀杆螺母 | 45(ZCuZn2***16Fe3Mn3) | ||
四开环 | 1Cr13 | 20Cr1M01VA | |

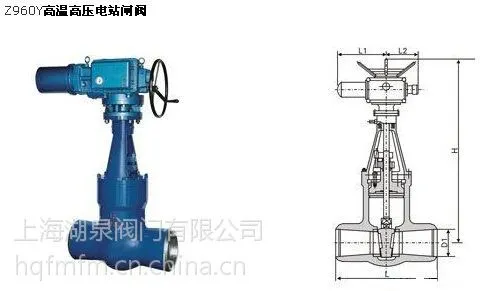

高温高压电站闸阀主要外形和连接尺寸 单位Unit:mm
| 公称通径 | 主要外形尺寸和连接尺寸 | 电动装置 | WT | ||||
| D1 | L | H | L1 | L2 | |||
| Z960Y-250 | |||||||
| 100 | 84 | 483 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 711 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 864 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 1067 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1194 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z960Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW180 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW180 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW180 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| Z960Y-P54100V | |||||||
| 100 | 96 | 533 | 1120 | 554 | 309 | SMC-00 | 280 |
| 125 | 118 | 610 | 1219 | 554 | 309 | SMC-0 | 419 |
| 175 | 148 | 762 | 1349 | 554 | 309 | SMC-0 | 626 |
| 225 | 180 | 914 | 1690 | 554 | 309 | SMC-1 | 1020 |
| 250 | 222 | 1041 | 1830 | 554 | 309 | SMC-2 | 1320 |
| Z960Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZWC-4 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | 1401 | |
| 300 | 278 | 1397 | 2265 | 764 | 2834 | ||
| 325 | 310 | 1448 | 2265 | 690 | 398 | 2632 | |
| 350 | 338 | 1550 | 2536 | 715 | 5591 | ||
