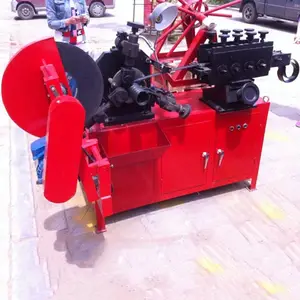

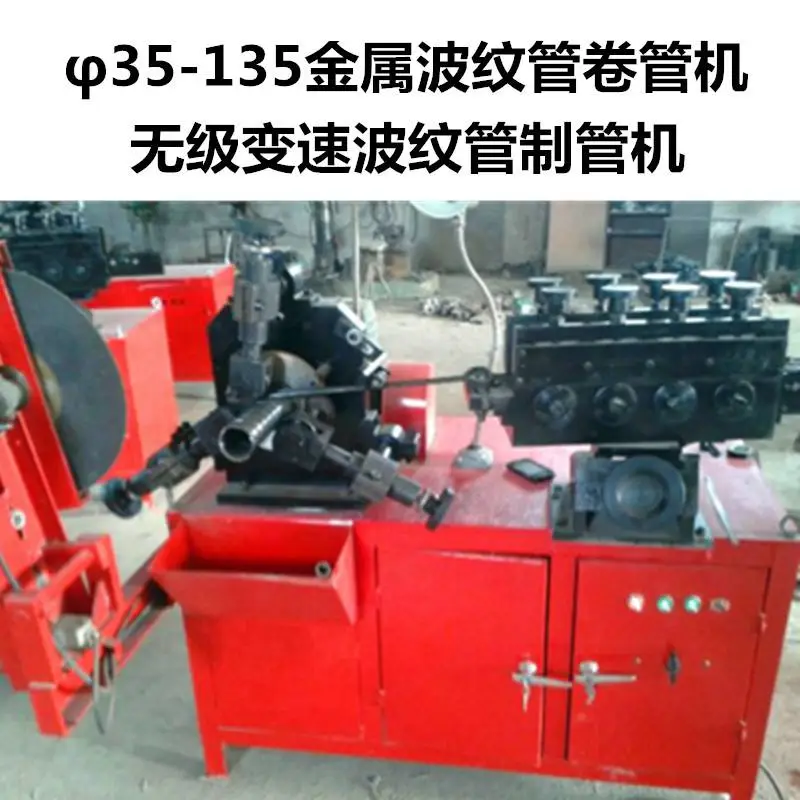

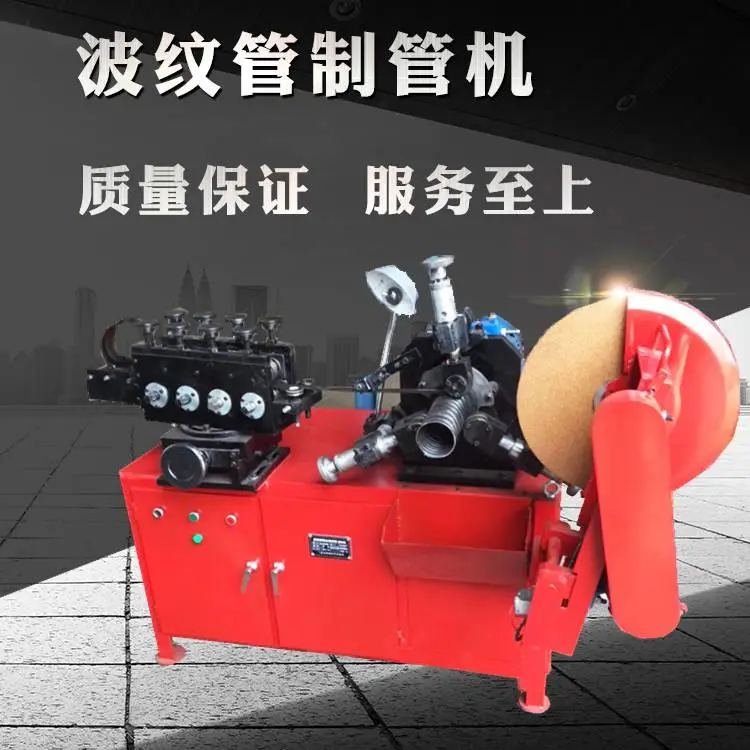

无极变速金属波纹管制管机 桥梁预应力钢带螺旋管成管机

【鼎诚预应力波纹管制管机-金属波纹管用途】

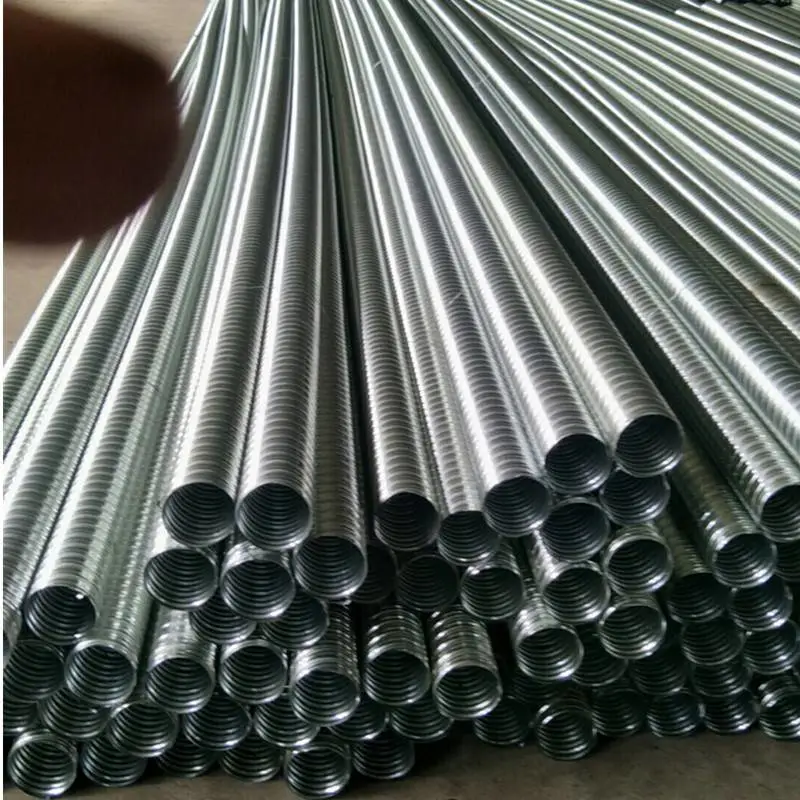

桥梁预应力金属波纹管又称金属波纹管、桥梁用塑料波纹管、金属螺旋管、混凝土填充管、地脚螺栓用波纹管、预应力混凝土金属波纹管。它是用薄钢带螺旋绕制而成的圆形和扁形波纹管。主要应用于桥梁、多层厂房、停车场、写字楼、公寓大楼、体育馆等大型建筑物。

【鼎诚预应力波纹管制管机-金属波纹管工作原理及制作流程】

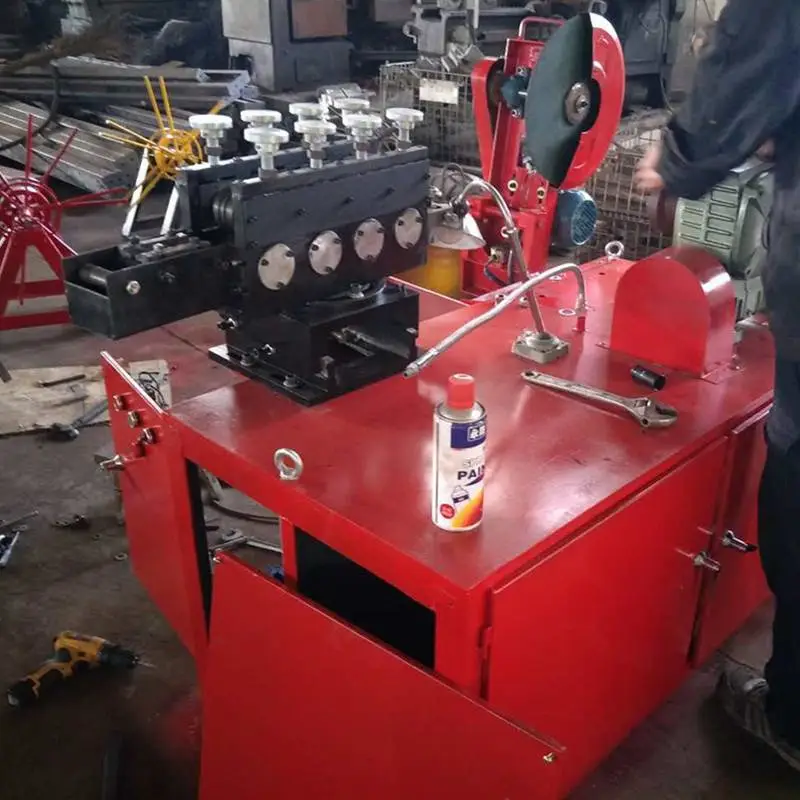

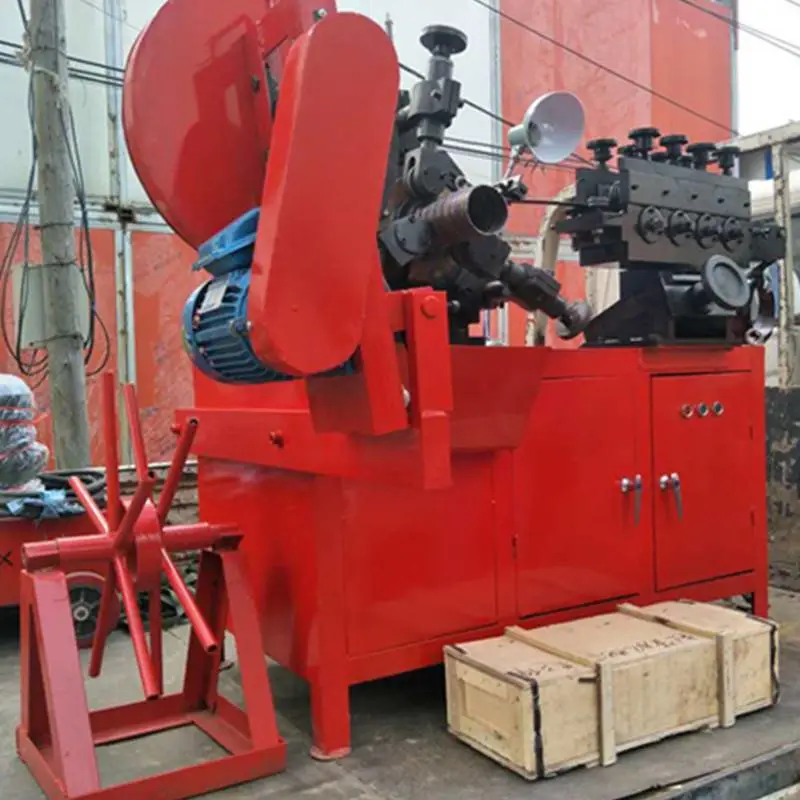

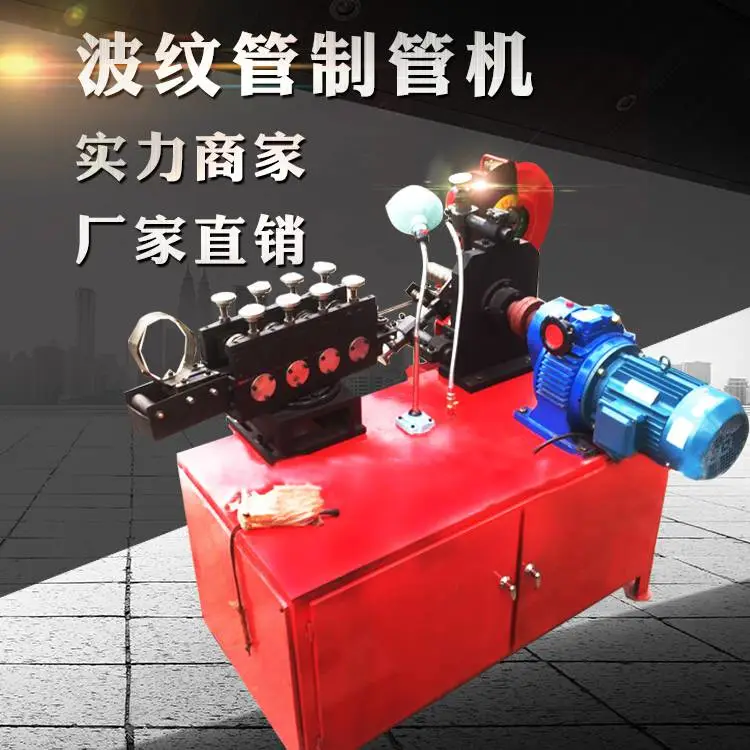

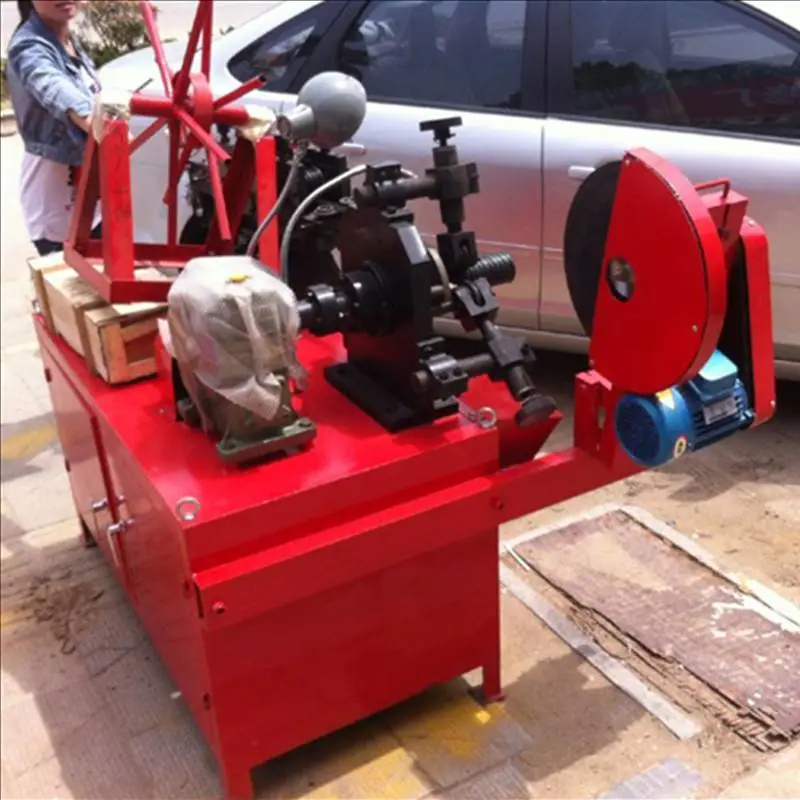

制管机由无级变速电机拖动，带动主动轴芯轴，由芯轴上一个斜齿轮与两个直齿轮咬合，拉动钢带，钢带经四组滚轮压波并翻边后，缠在芯轴上，再加压合轮咬合，压密轮压花及压实轮压实后成为螺旋状波纹管。

工艺流程：原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。

【鼎诚预应力波纹管制管机-金属波纹管卷管机操作要领】

本机出厂时成形轧辊经过技术人员调试好;调整时请勿把弹簧顶杆压太紧, 造成螺距太小, 并造成压力过大,使电机负荷过重影响效率,长时运作还易烧电机。

1、成形轧辊压出钢带左侧向上折边顺直切入螺旋套舌口根部，与螺旋形成同一角度。

2、螺旋套的位置:舌口应在模头圆弧Z高点;当模头旋转时与模头之间无严重摩擦。

3、缠绕钢带时,初学者Z好是用手盘皮带轮进行缴钢带咬扣。

4、翻边轮放置:轮尖接触模头的位置应距螺旋套舌口***2mm,调整时请勿太用力,以免轮尖挤压钢带压裂。

5、 压边轮紧贴钢带,使钢带上、下折边沿着翻边轮与压边轮之间滑走扣紧,调整压边轮也勿需太大力,以免易压裂或压蹦翻边轮。

6、 压花轮与直齿轮:应根据折扣边的角度,放置轮走向与边的角度应基本一致;调整时以压紧、有明显压痕即可。

7、压紧轮:根据扣好压边的边沿,角度稍微向右摆,力度以手力扭紧,出管时再根据情况调节。

8、调节翻边轮、压边轮伸缩叉及压花轮、压紧轮推进筒的力度尽可能不使用扳手来旋扭,以免造成受力过大或不均时顶主轴变形。

9、接驳钢带:a:钢带接头处以剪斜(约30°角)口为佳,两端搭接约3～4厘米并对齐两边,用6～8kw点焊机点焊,点位以距钢带边3毫米及中心点,焊8～9个点为宜。b:手工接钢带时接头口要剪平,并剪掉尖角(5×45°),然后折约5mm长度,两边接头对扣并锤平紧贴,把固定弹簧两端的螺杆松开,穿好钢带后在上紧,此接法再过轧辊时要缓慢,切忽快速以免脱扣。
