67WR1KLF灰色玻璃釉10R到2M微调多圈电位器黄铜可调电阻BI

产品简述：
67W多圈微调电位器、10毫米微型电位器、灰白色方形电位器、原装美国BI电位器、墨西哥进口电位器、精密可调电位器、塑封玻璃釉电位器、直立式顶调电位器、密封防尘电位器、电压微调电阻器、电流微调电阻器、亮度微调电阻器、音量微调电阻器、延时调时电阻器、旋转式微调电阻器、多圈预调电阻器、精密可变电阻器。

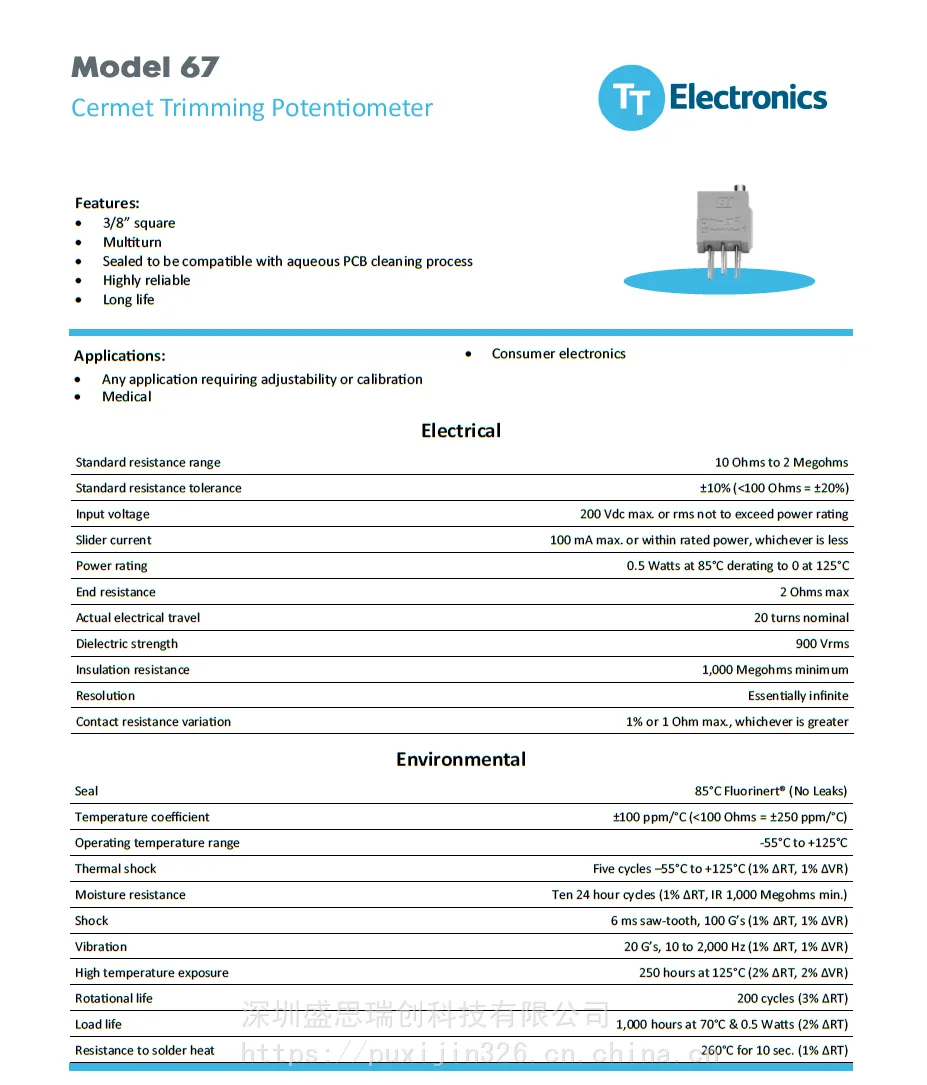

技术参数
电器特性(ELECTRICAL)
标称阻值范围(Standard Resistance Range, Ohms).................10 to 2Meg
标准电阻误差(Standard Resistance Tolerance)...................±10%(<100 Ohms = ±20%)
输入电压(Input Voltage, Maximum)..........................200 Vdc or rms not to exceed power rating
滑动器电流（Slider Current, Maximum）.....................100mA or within rated Power, whichever is less
额定功率(Power Rating, Watts).................................0.5 at 85°C, derating to 0 at 125°C
零位阻值(End Resistance, Maximum)..........................2 Ohms
表面实际电气机械行程(Actual Electrical Travel, Nominal)...........20
绝缘强度(Dielectric Strength).................................900Vrms
最小绝缘电阻(Insulation Resistance, Minimum)....................1,000 Megohms
分辨率(Resolution)...............................................本质上***(Essentially infinite)
接触电阻变化(Contact Resistance Variation, Maximum).........1% or 1 Ohms, whichever is greater



产品参数：
A.电气特性
电阻公差：±10%（<100Ω=±20%）
终端电阻：1%或2Ω（以较大者为准）
接触电阻：1%或1Ω（以较大者为准）
绝缘电阻：最小1000MΩ
电气角度：20圈（7200°）
额定功率：0.5W（85℃）
输入电压：200V DC（直流）
介电强度：900V


B.环境特性
操作温度：-55℃~+125℃
温度系数：±100PPM/℃（<100Ω=±250 PPM/°C）

环境特性:(ENVIRONMENTAL)
Seal ..........................................................85°C Fluorinert? (No Leaks)
电阻温度系数(Temperature Coefficient, Maximum) ...............±100ppm/°C(<100 Ohms = ±250ppm/°C)
工作温度范围(Temperature Range) ..........................–55°C to +125°C
热冲击(Thermal Shock ).....................................5 cycles, –55°C to +125°C (1% ΔRT, 1% ΔVR)
抗潮性(Moisture Resistance) ..............................Ten 24 hour cycles (1% ΔRT, IR 1，000 Megohms Min.)
冲击测量(Shock, 6ms Sawtooth) .............................100G’s (1% ΔRT, 1% ΔVR)
振动测量(Vibration) ....................................20G’s, 10 to 2,000 Hz (1% ΔRT, 1% ΔVR)
温度(High Temperature Exposure) ..................250 hours at 125°C (2% ΔRT, 2% ΔVR)
旋转寿命(Rotational Life) ............................200 cycles (3% ΔRT)
负荷寿命(Load Life at 0.5 Watts) ....................1,000 hours at 70°C (2% ΔRT)
承受焊接高温(Resistance to Solder Heat) .....................260°C for 10 sec. (1% ΔRT)

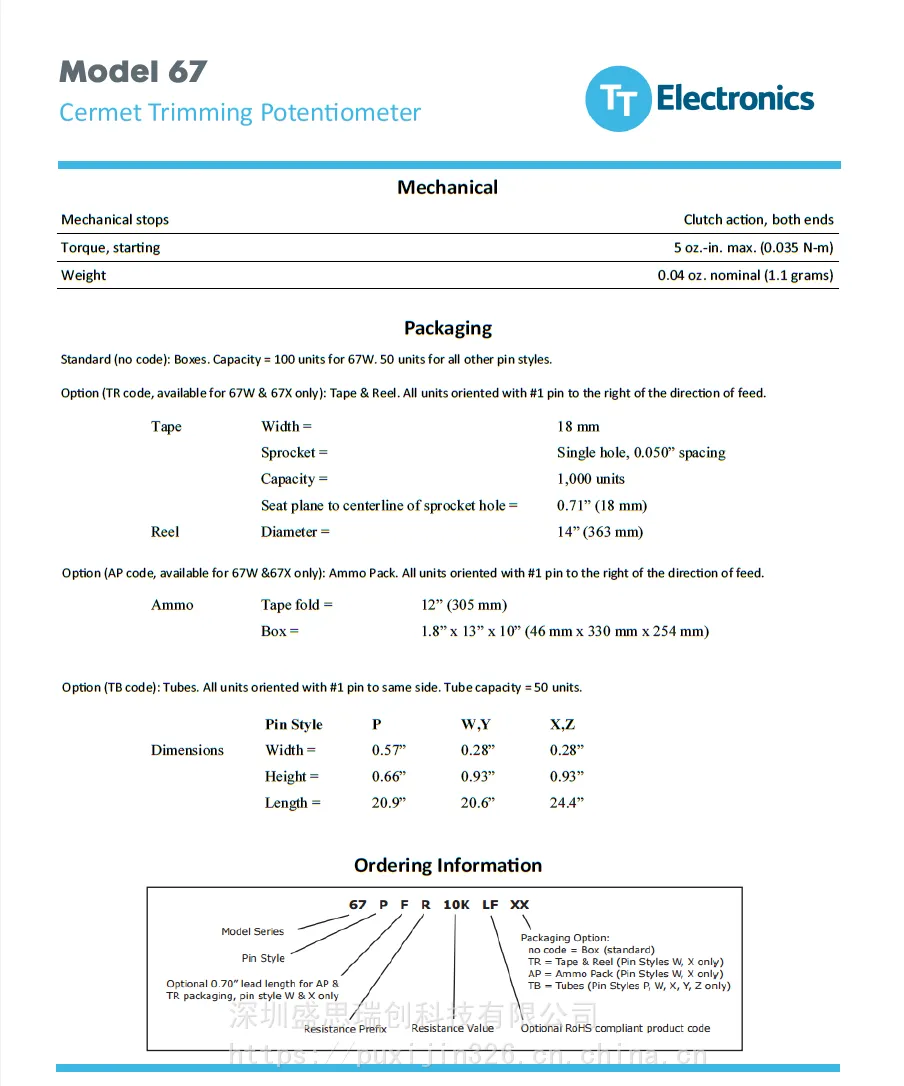

机械原理:(MECHANICAL)
机械制动(Mechanical Stop)..............................Clutch Action, both ends
开动后扭转力（Torque, Starting Maximum).............5 oz.-in. (0.035 N-m)
名义重量(Weight, Nominal) 。。。。。。。。。。。。。  .04 oz. (1.13 grams)

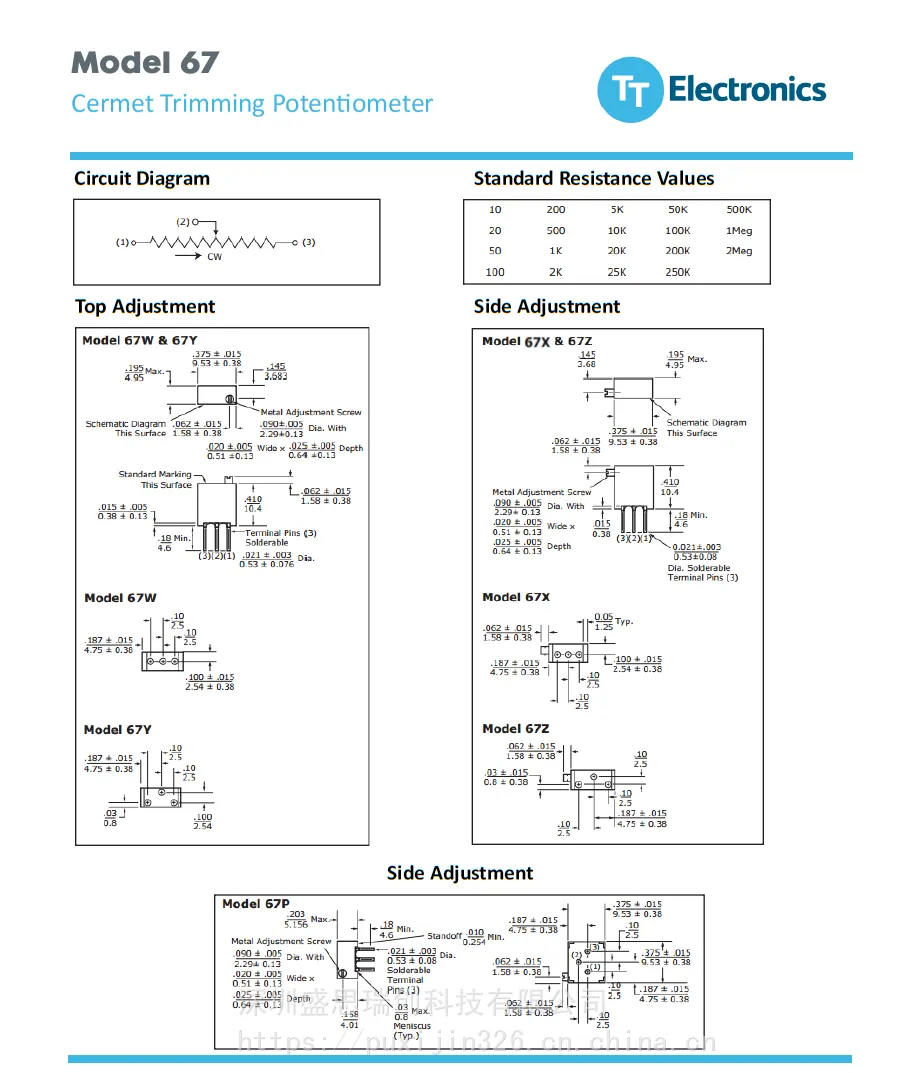

尺寸:3/8"(9.53mm)



C.机械特性
旋转力矩：5oz.-in（0.035 N-m）
标注方式：阻值代码
外壳颜色：灰色
引脚材质：铜脚
调节孔状：一字形

  产品优点：

1、多种外形和脚位可选，可应用于各种精密仪器和电子产品。
2、外壳采用灰色塑封式结构，密封性好具有较好的防潮/防尘性能。
3、采用进口材料制造，具有稳定性好、精密度高、使用寿命长等特点。
4、可选阻值多，额定范围内阻值大小可调节，能满足各类不同电路的需求。
5、结构牢固、安装简单、调节方便，适用于各种电子设备、机械设备和精密仪器。

应用范围：
开关电源、仪器仪表、安防产品、光电产品、家电产品、数码产品、照明设备、通讯设备、音响设备、机床设备。
