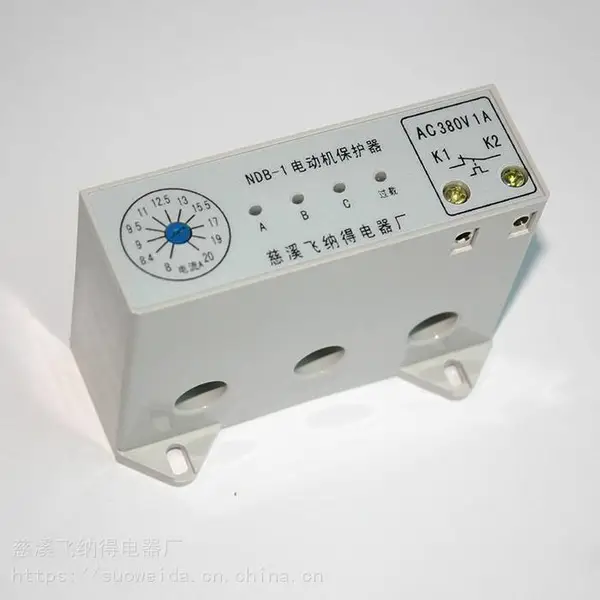

NDB-1系列电动机保护器使用说明书

• 产品概述

NDB-1系列电动机保护器适用于交流45～60Hz，电压24V至380V的供电电路中与交流接触器等开关电器组成电动机的控制电路。当电动机的主电路出现断相、过载、三相不平衡等非正常工作状态时，保护器能够及时分断开关电器的触头，断开电动机的三相电源，快速可靠地保护电动机。

保护器采用穿芯式电流取样检测技术，可控硅输出，结构简单、使用方便、工作可靠，并且具有无功耗、寿命长、动作时无电弧产生等优点，是理想的用于电动机保护的电器产品。

保护器符合EN60947-1、EN60947-5、EN60204-1标准GB14048.4标准的要求。

• 主要技术参数

㈠、保护功能：断相保护、三相不平衡保护、堵转和过载过流保护。

1. 断相保护：当电动机的三相电源中任意一相缺相或电动机内部断相时，保护器动作滞后时间≤1S。

2. 三相不平衡保护：当电动机的三相电源中任意两相工作电流相差超过（50±10）%时，保护器动作滞后时间≤1S。

3. 过载过流保护：当电动机的工作电流达到额定值的1.2倍～6倍时，保护器的动作滞后时间为80S～10S（反时限特性）。

  ㈡、输出接口复位方式：控制回路断电复位；复位时间：（60±10）S。

  ㈢、工作方式：不间断工作式。

  ㈣、适用电压范围：AC24V～380V/45～60Hz。

• NDB-1保护器选用规格

表一：

表二：保护器规格与一次穿孔匝数配合

正常工作条件和安装条件

1. 环境温度：-25℃～+65℃。

2. 工作频率：45～60Hz。

3. 工作电压：24V～380V。

4. 输出接口负载能力：AC380V 1A ，COSΦ=0.3～0.4。

5. 安装尺寸：符合JR16热继电器标准。

6. 安装位置：任意角度安装及防护等级IP40。

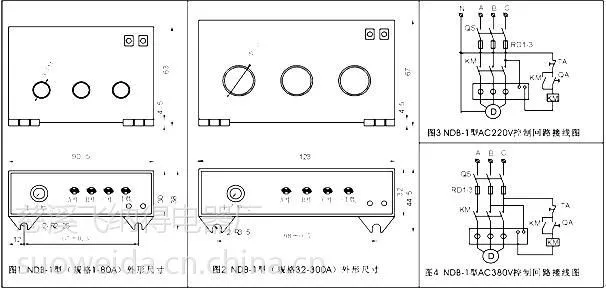

• NDB-1外型尺寸与应用电路示例

1. 使用说明及安全注意事项

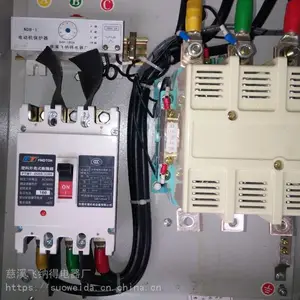

2. 按图形操作所示，交流接触器到电动机的三相电源线分别穿过保护器的三只穿线孔，相序任意，并将保护器连接端串联入交流接触器的二次回路中。

3. 因保护器的输出接口是无触点的固态交流电子开关，故检验开关的通断特性时不能用万用表的电阻档测量。

4. 如果保护器用于自动控制电路，保护器动作后要重新启动，须切断控制回路使保护器的输出接口断电复位，否则将拒绝启动。

5. 保护器重复工作时，两次的间隔时间应大于复位时间，否则可能导致保护器不能正常工作。

6. 保护器接口用于接通或分断负载时，其容量不能大于4.4倍的规定，否则可能损坏保护器，并导致发生事故的危险。保护器不能用于控制直流接触器。

7. 保护器的使用环境应保持清洁、干燥，保护器不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸气、导电尘埃及严重的霉菌存在的环境中。

8. 如用户使用的交流接触器的线圈电压大于380V或电流大于2A时，须用中间继电器作转换接口。

     8、保护器上的电流整定刻度仅供参考，使用时需按现场情况进一步调节。
