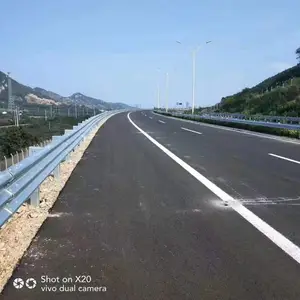

【品 名】波形护栏

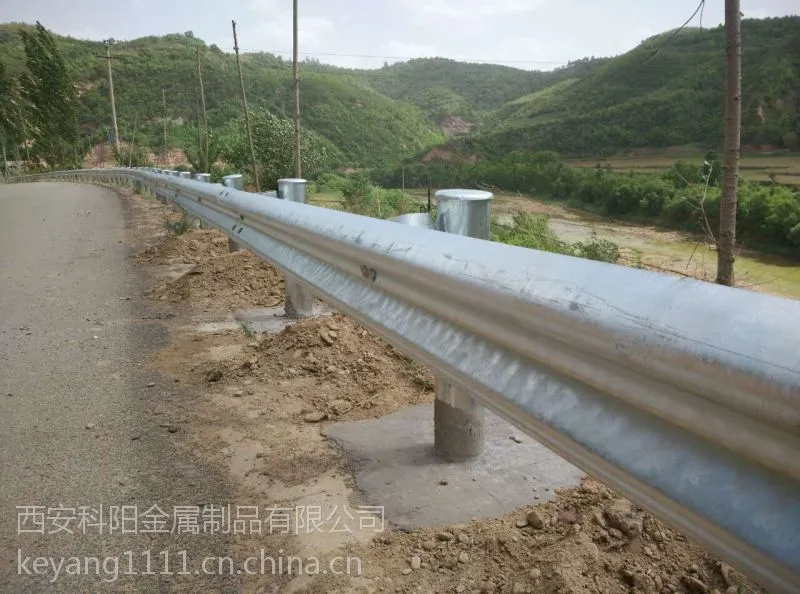

【简 介】波形护栏又被称为波形板护栏、镀锌板护栏、防撞护栏、W锌钢护栏、道路护栏。其英文名称为corrugated beam barrier是目前国内外公路大桥应用***的安全防护栏。波形护栏属于冷轧，半钢性护栏；一般按设置地点和防撞等级来分类。 按设置地点可以分为路侧护栏和 中央分隔带护栏；按防撞等级可分为A级和S级；S级护栏属于加强型，适用于路侧特别危险的路段使用；A 级用于专用公路 波形梁护栏是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼 接并由主柱支撑的连续结构。

【规 格】（长*宽*波高*厚度）

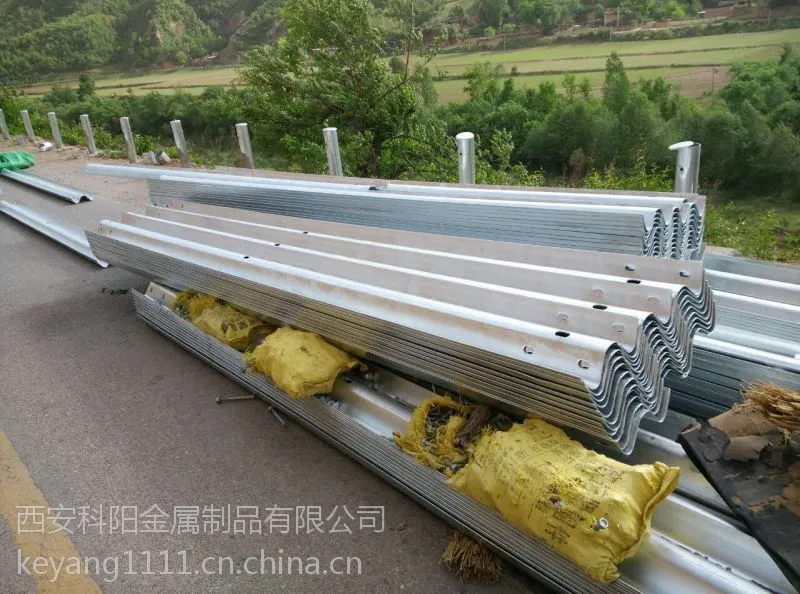

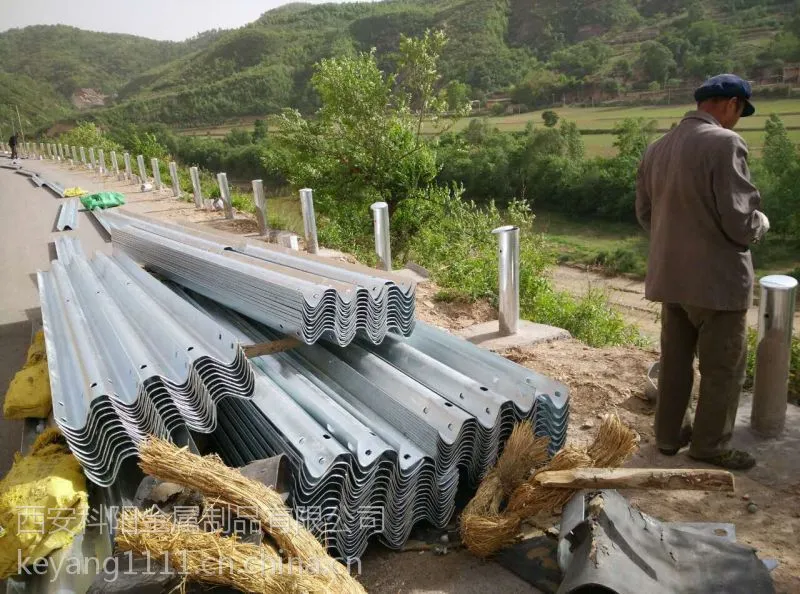

双波形梁护栏板：长4320mm，宽度310mm，波高85mm,板厚：3mm、4mm；

三波形梁护栏板：长4320毫米，宽度506mm，波高85mm,板厚：4mm；

【材 质】Q235

【工程用量】

1、一吨双波护栏板可铺：3MM厚的80米，4MM厚的61米，

 理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg;

每公里3MM厚的重12.3吨，每公里4MM厚的重16.388吨。

2、一吨三波护栏板可铺：4MM厚的39.2米 。理论重量：102kg,配合130*130的方管立柱。

 每公里4MM厚的重25.5吨

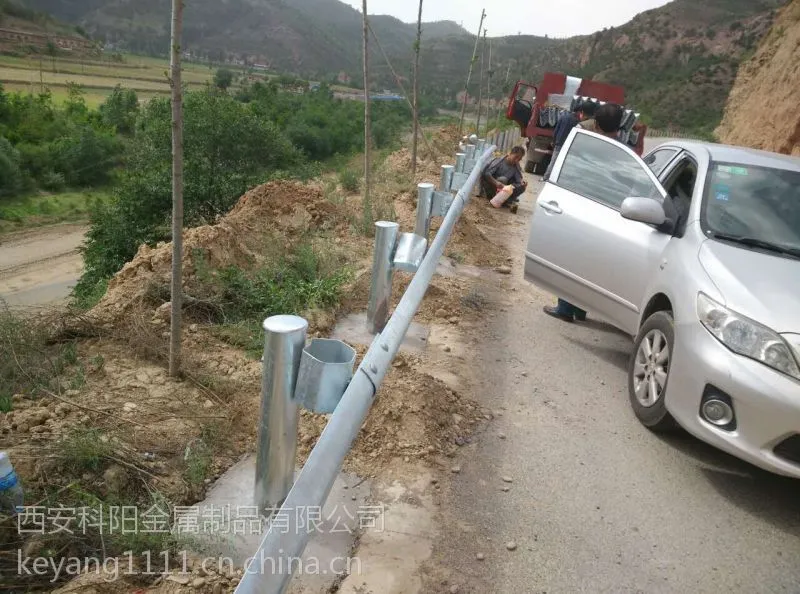

【立 柱】

圆立柱：规格Φ114、Φ140mm长度根据要求一般为1米、1.2米、1.5米、1.8米、1.85米、1.95米、2米、2.15米壁厚4/4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.

波形护栏最常用型号：Gr-A-4E。每1000米Gr-A-4E护栏构件用量分别为：波形板250张。立柱250根，立柱间距4米。柱帽250个。防阻块（或托架）250个，端头2个。螺栓M16*170，250套。M16*42,250套。M16*35，2000套。

方立柱：边长130mm ,壁厚6mm ,长度2540mm。

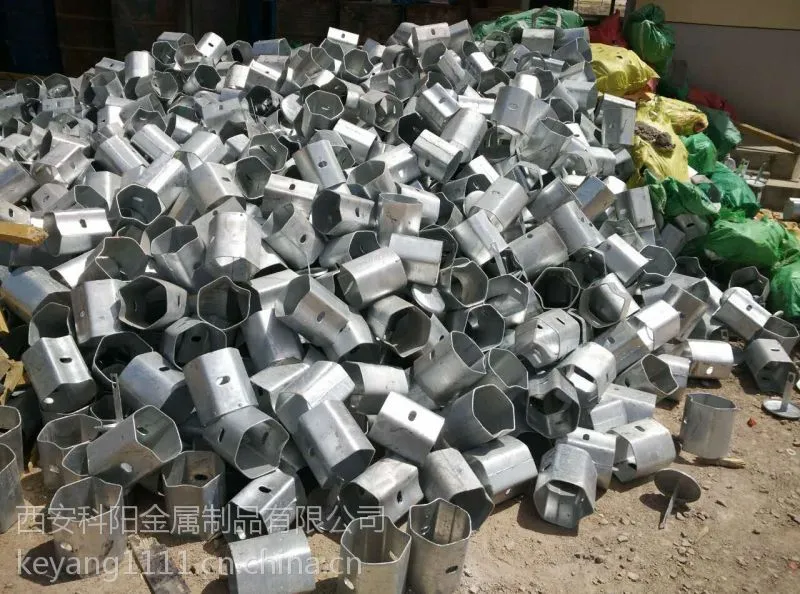

【柱 帽】厚度2/3mm,孔距100/150mm,直径114/140mm。

【防阻块】196*178*200mm， 厚度分3/4/4.25/4.5mm。

【托 架】长300mm,宽70mm，厚度分4mm/4.5mm。

【螺 栓】M16*170 / M16*150 / M16*50 / M16*42 / M16*35

【链 接】立柱与波形板的链接：防阻块/托架

立柱与地面链接方式：预埋/***盘

一般立柱间距分为2米间距和4米间距；

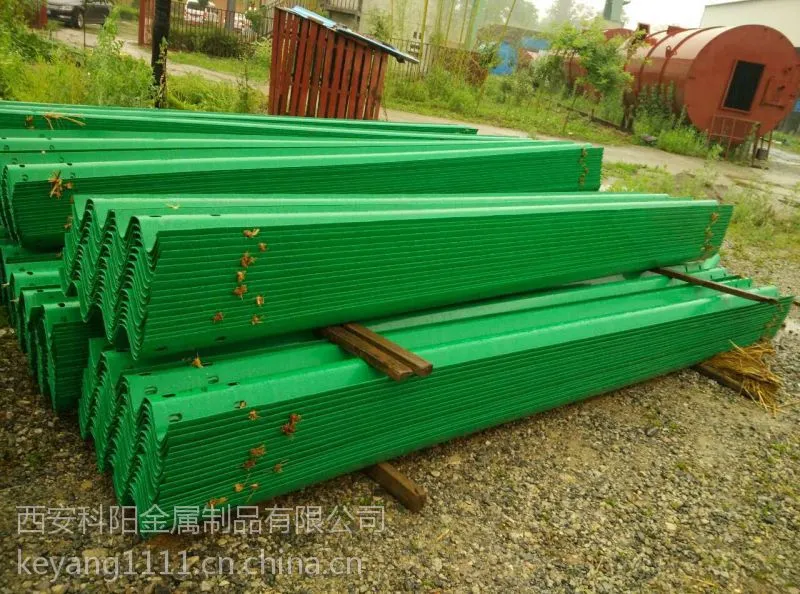

【表面处理】热浸锌、冷镀锌+喷塑、热浸锌+喷塑。

【功能原理】当收到外力作用时，通过护栏板和立柱变形，吸收撞击力，保护行人和车辆。

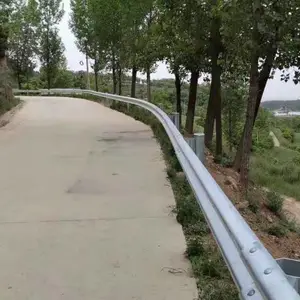

【应 用】目前广泛应于于国内高速公路、一级、二级公路、省道、县道以及景区、乡村公路等。

【作 用】安全防护、美化环境。
