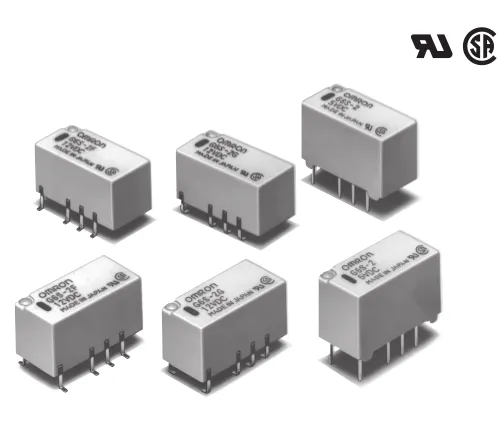

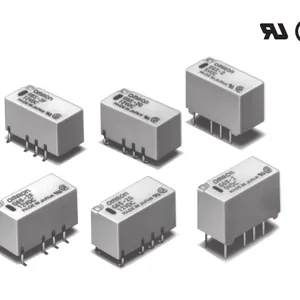

Omron/欧姆龙G6S-2系列2A极2极小型信号切换用的表面安装继电器

一、G6S-2F-12VDC表面安装继电器特点

1、长端子形状，焊接部分的长期连接可靠性提高（表面安装端子型）

2、内部为L形端子形状，可进行高密度封装（表面安装端子型）

3、利用独特的焊接部端子构造，在IRS安装时，端子温度上升快，确保良好的焊接性（表面安装端子形）

4、线圈接点间耐高压2000VAC、高度耐冲击电压2500V

5、高9.4mm*宽7.5mm*长15mm的小型尺寸

6、外形尺寸：20.0*10.0*8mm

7、电话相关设备、通信设备、测量仪器、OA设备、AV设备、安全设备、楼宇自动化系统、工业设备、娱乐设备、家电等

二、G6S-2F-12VDC表面安装继电器型号标准

5、G6S-2F-12VDC：接点极数/2极双横杆Ag（Au合金接点），接点构成为2c接点双刀双掷转换型，端子形状/外L型表面安装端子，保护构造/塑料密封型，线圈控制电压12VDC，线圈电阻为1028欧，线圈消耗功率约140mW ，适用规格为UL、CSA规格认证标准品。

三、G6S-2F-12VDC表面安装继电器电气参数及性能

接触机构：双横杆接点

接点材质：Ag（Au合金接点）

阻性负载：AC125V 0.5A/DC30V 2A

额定通电电流：2A

线圈与接点间耐压：AC2000V 50/60Hz 1min，

同极接点间耐压：AC1000V 50/60Hz 1min

异极接点间耐压：AC1500V 50/60Hz 1min

机械寿命：1亿次以上（开关频率36,000次/h）

电气寿命：10万次以上（额定负载）

使用环境温度：-40～+85度（无结冰，无凝露）

使用环境湿度：5～85%RH

重量：约2g
