MHD-3E302多功能网络电力仪表简介：

美高立电气

美高立电气产品优势：

   黄小姐：0512-89598066

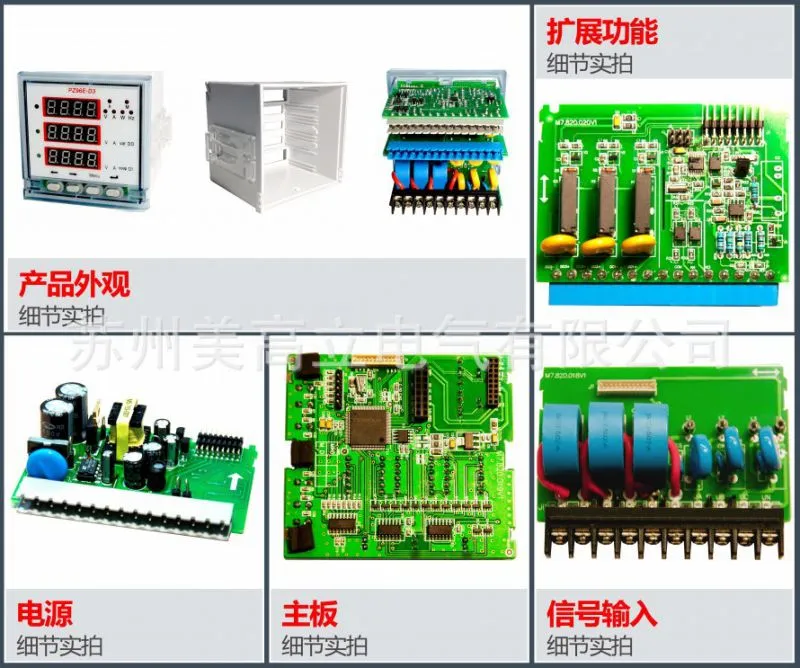

MHD-3E302多功能网络电力仪表细节照片：

QQ：1729074623

MHD系列多功能智能电力仪表 选型一览表：

名称

型号

基本功能

可选配功能

外形尺寸（mm）

MHD系列多功能表

MHD-3E301

三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LED显示

RS485通讯（C）

面框：83×83

开孔：76×76

2DI/2DO（K1）

1路模拟量输出（M）

MHD-9E301

三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LED显示

RS485通讯（C）

面框：96×96

开孔：91×91

2DI/3DO（K3）

4DI/3DO（K4）

1路模拟量输出（M）

MHD-9C301

三相（I、U、kW、kvar、cosφ、Hz、kWh、kvarh），LCD显示

RS485通讯（C）

面框：96×96

开孔：91×91

2DI/3DO（K3）

4DI/3DO（K4）

1路模拟量输出（M）

MHD-3E302多功能网络电力仪表技术指标：

移动电话：18651128688

技术参数

MHD系列多功能表技术指标

测量精度

电压

0.2级

电流

0.2级

有功功率

0.5级

无功功率

0.5级

功率因数

0.5级

频率

±0.02Hz

有功电能

0.5S级

无功电能

1级

信号输入

接线方式

三相四线、三相三线

额定电压

AC 57.7V、AC   100V、AC 220V、AC 380V

额定电流

AC 1A、AC 5A

过负载

电压：1.2倍（持续），2倍/1秒（瞬时）

电流：1.2倍（持续），10倍/5秒（瞬时）

功耗

电压：＜1VA/相

电流：＜0.4VA/相

阻抗

电压：＞300kΩ

电流：＜20mΩ

频率

45～65Hz

辅助电源

工作范围

AC/DC：80V～270V

功耗

＜4VA

功能模块

通讯接口

RS-485通讯，Modbus-RTU协议，波特率：2400～19200bps，默认9600   bps

开关量输入

干结点输入

开关量输出

继电器输出，容量：AC 250V/5A，DC 30V/5A

模拟量变送输出

0/4～20mA或0～5/10V

电能脉冲输出

有功、无功电能脉冲输出，脉冲常数：5000或20000imp/kWh(kvarh)
