| 品牌:绿盛 | 型号:ZBF22D | 压力环境:常压 |
| 工作温度:高温 | 形态:旋转式 | 材质:不锈钢 |
| 连接形式:法兰 | 转速:1000 | 标准:国标 |
| 外形:微型 | 流动方向:双向 | 零部件及配件:阀体 |
| 驱动方式:电子 | 适用介质:水 | 类型(通道位置):二通式 |
| 规格:ZBF22D |

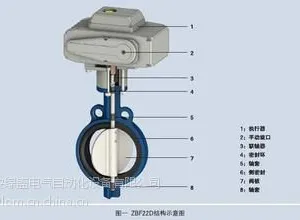

ZBF22D型自保持蝶阀主要是由阀体和电动执行机构组成,是一种自保持自动阀门。在接到开(关)阀信号后,电动执行机构得电带动蝶阀阀芯转动,阀芯转到位后电动执行机构内部自断电,阀位机械指示指向相应的阀位,阀位开关输出无源阀位信号。阀芯每转90°介质流向切换一次。
二、特点
■ZBF22D系列自保持电动蝶阀无内漏,可双向承压
■ 电动执行机构防护等级为IP65,适于在潮湿的环境下工作
■ 阀位置有现场机械显示和开关接点输出
■ 中心板式结构,启闭力矩小,抗冲刷性能强
■ 可在现场手动操作
三、技术参数
水电站自控蝶阀ZBF22D型ZBF22D-80/200自保持电动蝶阀图片、详情
■ 工作介质:油、水
■ 额定压力:0~1.6MPa
■ 介质温度:<150℃
■ 环境温度:0~45℃
■ 相对湿度:<95%RH
■ 电源电压:DC220V AC220V
■ 开关时间:15秒 30秒
四、外形尺寸图
型号 | A | B | C | D | E | F | D1 | D2 | n-?d | 电机功率 | 重量 |
ZBF22D-50 | 140 | 43 | 80 | 158 | 139 | 158 | 125 | 50 | 4-?18 | 20W | 6Kg |
ZBF22D-65 | 152 | 46 | 89 | 158 | 139 | 158 | 145 | 65 | 4-?18 | 20W | 6.5 Kg |
ZBF22D-80 | 159 | 49 | 95 | 207 | 179 | 256 | 160 | 80 | 8-?18 | 40W | 10 Kg |
ZBF22D-100 | 178 | 52 | 114 | 207 | 179 | 256 | 180 | 100 | 8-?18 | 40W | 11 Kg |
ZBF22D-125 | 190 | 56 | 127 | 207 | 179 | 256 | 210 | 125 | 8-?18 | 40W | 15 Kg |
ZBF22D-150 | 203 | 57 | 139 | 207 | 179 | 256 | 240 | 150 | 8-?18 | 40W | 17 Kg |
ZBF22D-200 | 238 | 61 | 175 | 218 | 179 | 256 | 295 | 200 | 12-?18 | 40W | 22 Kg |
ZBF22D-250 | 268 | 68 | 203 | 218 | 179 | 256 | 350 | 250 | 12-?18 | 80W | 28 Kg |
ZBF22D-300 | 306 | 77 | 242 | 218 | 179 | 256 | 400 | 300 | 12-?18 | 80W | 33 Kg |
