简                 介
G100-XXL 是深圳谷润数字电源有限公司（***：/） 2011 年推出的一款具有充电技术的智
能 3 串~ 15 串锂离子锂聚合物铁锂电池充电器。和普通充电器相比，G100-系列主要有
三方面的改进：一是增加了初始小电流预充电功能，这可以延长欠压电池的使用寿命； 二
是增加了电池电量显示功能， 可以让用户及时掌握电池电量；三是充满电之后完全断开
电源，确保锂电池无长期高恒压而可能引起的过充故障。
G100 使用三阶段全自动 Is-Im-Uc充电程序流程，适合于 3~25Ah 3 串~ 12 串锂离子
锂聚合物铁锂电池充电。Is 阶段是小电流预充阶段，此阶段用小电流激活处于欠压状态
的空电池，若装入的电池有故障（比如额定电压错误或电池内部所有损坏）， 则停止充电，
进入报警状态，“Warning”指示灯闪烁； 若电池已被激活，则进入***阶段 Im，以恒流
大电流给电池主充电； 当电池容量接近 75%时，自动进入第三阶段 Uc，该阶段输出主要
是恒压减流阶段，用于把电池从 75%的状态充满到 ***。
G100 会对电池的电压及充电电流进行实时监测，以判断充过程是否结束或是否启动
新的充电程序，根据监测时间的进程会使用多种方式进行恰当的控制。

     下表是本产品G100-XXL系列 的技术规格

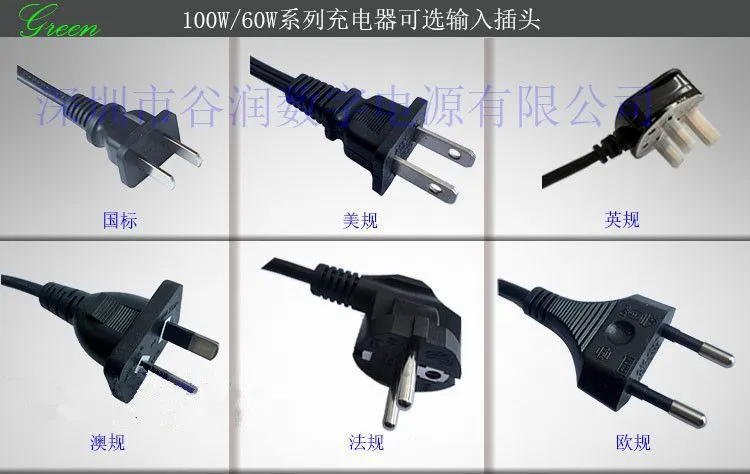

输　　入：AC 100~240V
适用电池：12/25/37/48V 4~15节 锂离子锂聚合物电池
充电过程：CC(pre-charge)-CC(bulk)-CV-cutoff
状态显示：***电池电量状态显示，25%-***

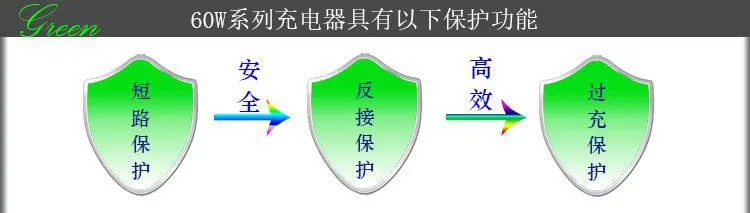

输出保护：短路保护、输出反接保护
安全认证：CE UL

适用设备：电动玩具、照明工业、电动工具、安防系统等

使用方法:

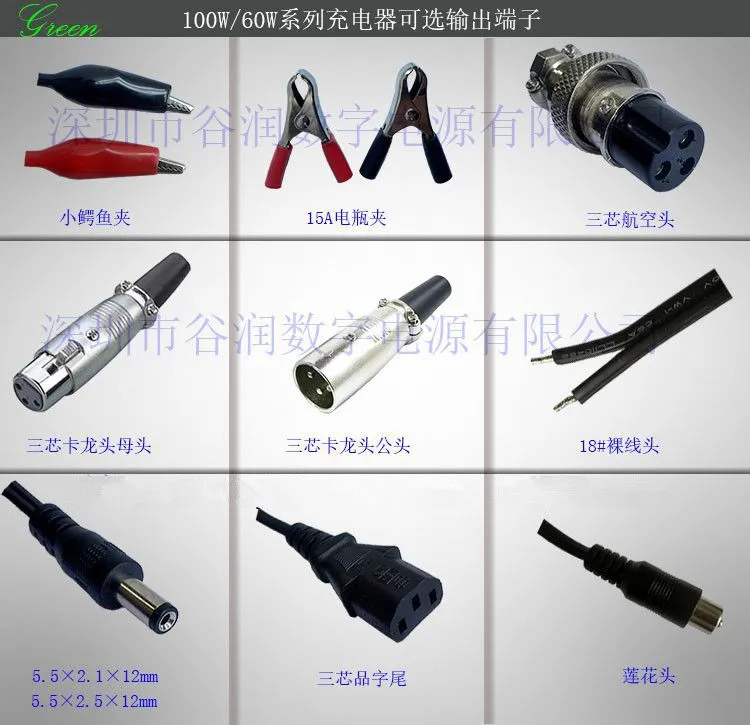

1. 将红色鳄鱼夹夹在电池的正***子，黑色接负极。也可用其他附件端子将充电器
的输出线与电池正负极正确连接。

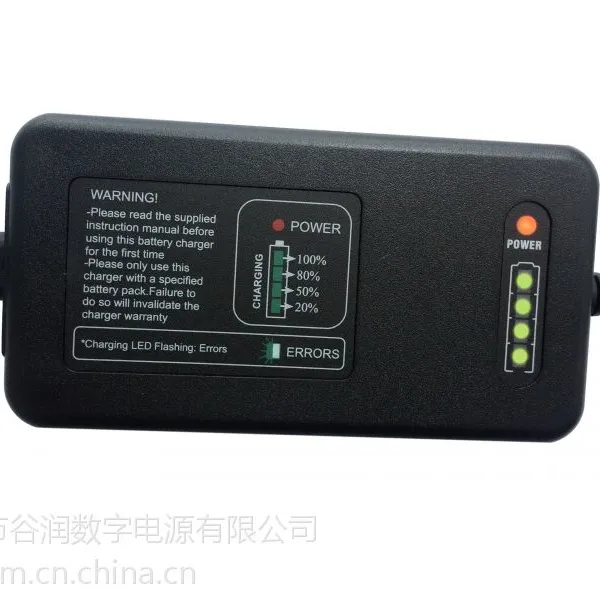

2. 当交流市电接通时，若此时无电池接入，则只有电源灯“Power”常亮，其他指示
灯均不亮；当电池接入正确时，四只电量指示灯会根据电池电量状态常亮或流水
闪亮；当电池接入错误或输出端子短路时，四只电量指示灯会快速闪亮。
3. 当电池充满后，4 只电量显示灯会常亮，此时可***充电。断开 AC 插头，然
后再将电池端子取下。
