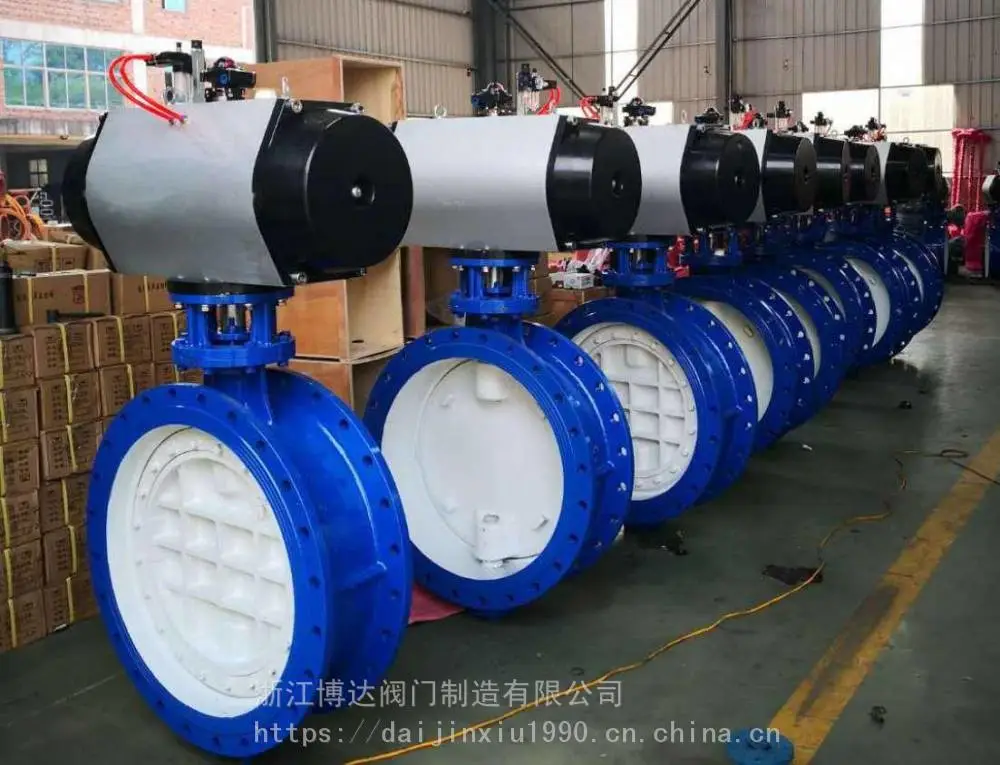

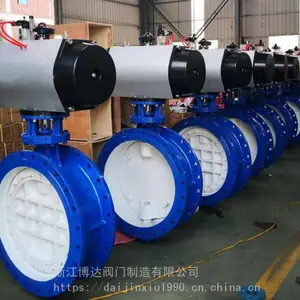

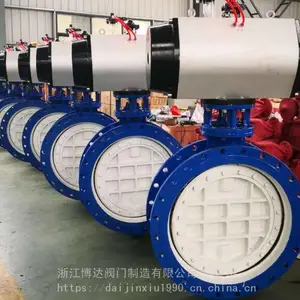

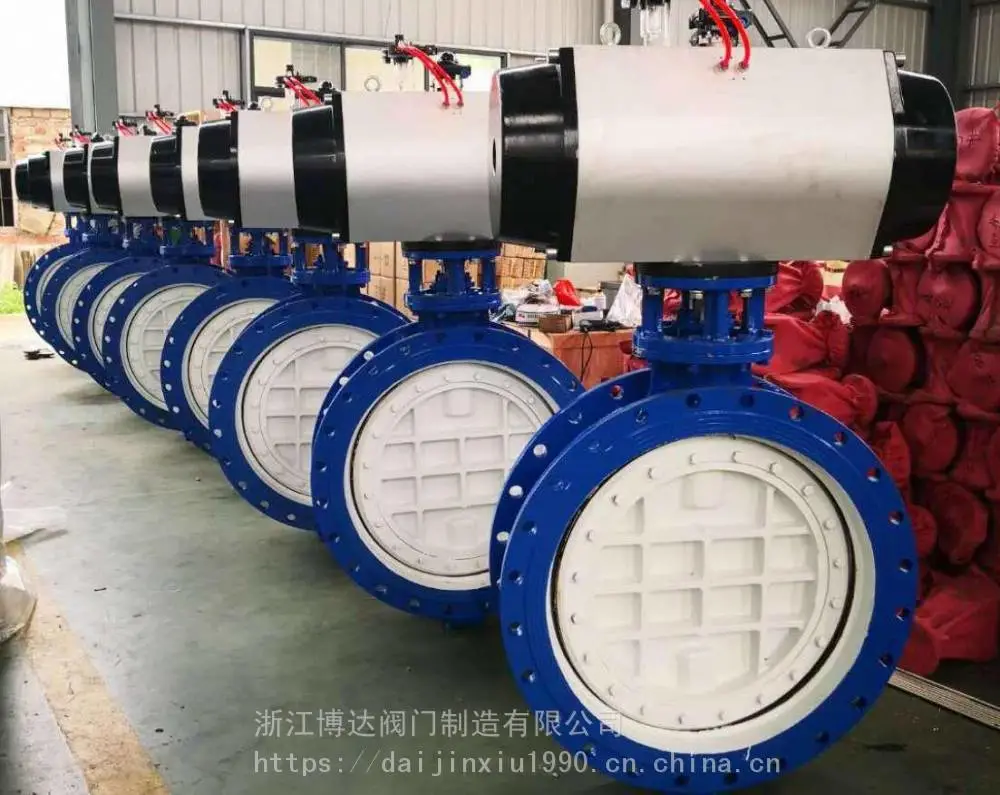

气动蝶阀概述

D671气动硬密封蝶阀系列产品，是长寿命、节能型蝶阀。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体装置。

气动蝶阀结构特点

本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能.

密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点.
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长．
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小.
本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装.
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用.

主要技术参数

公称通经DN(mm) 50~2000

公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 手动  蜗轮传动、电动、气动、液动

主要参数：
◆通径：DN50~DN1200
◆压力：PN16、25、

◆连接方式：对夹
◆阀体材质：不锈钢、碳钢 铸铁
◆阀板材质：不锈钢、碳钢 铸铁
◆结构长度：ANSI B16.10 GB12221

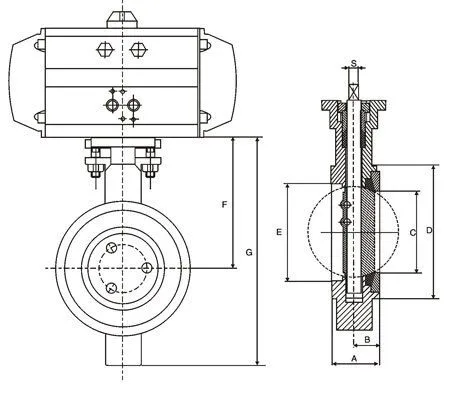

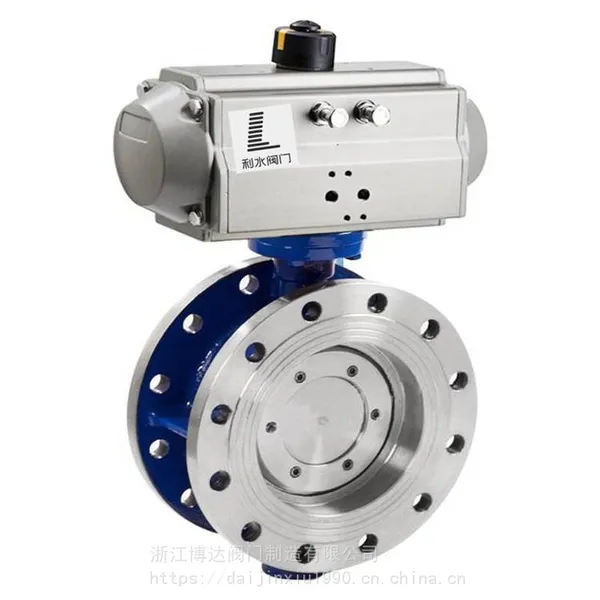

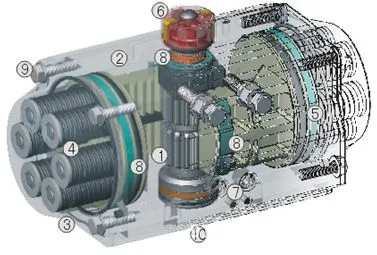

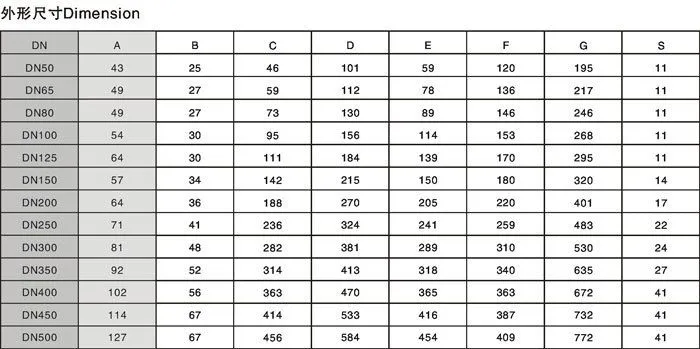

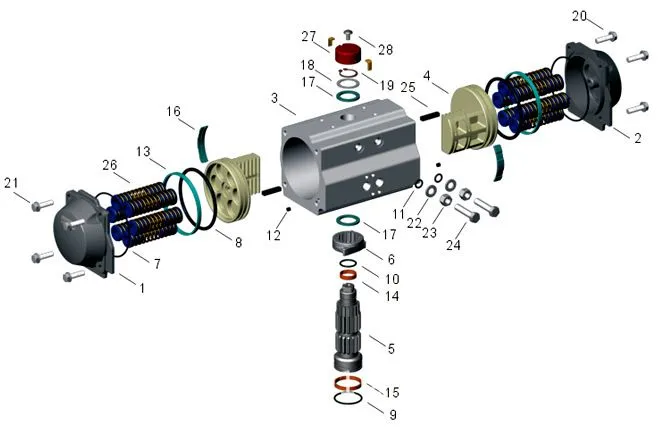

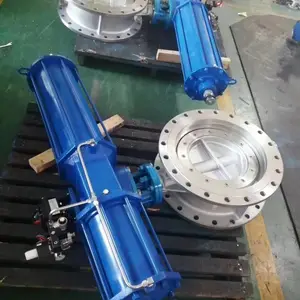

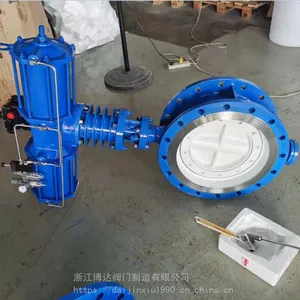

气动执行器特点：

●全面符合的国际规范：***5211、 DIN3337和VDI／VDE3845、NAMUR标准。

●采用挤压铝质(ASTM6005)缸体，内表面细磨精加工，内部和外部均采用***防腐 技术，气缸摩擦系数小，使用寿命长，抗腐蚀性能强。
●双活塞齿轮齿条式设计，结构 紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速。活塞齿条背面装有复 合轴承及导向环、摩擦系数小、使用寿命延长。
●组合式预负荷镀层弹簧， 工作寿命长。
●高精度齿轮和齿条，啮合间隙小、精度高，输出功率大。
●不锈钢 紧固件,安全美观，抗腐蚀性强。
●采用国际规范尺寸:输出轴槽、螺孔;顶部安装孔尺寸 符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合IS05211、DIN3337标准， 方便安装电磁阀限位开关等附件。

主要参数：

◆压力范围: 2.5bar～8bar
◆温度范围:90°±5°

◆使用流体介质 :空气无腐气体和油.
◆.环境温度:标准-20℃~80℃,特殊-40℃~150℃
◆.行程调整: 角行程0°~90°±5°

◆寿命:100万次
