一、概 述

用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。

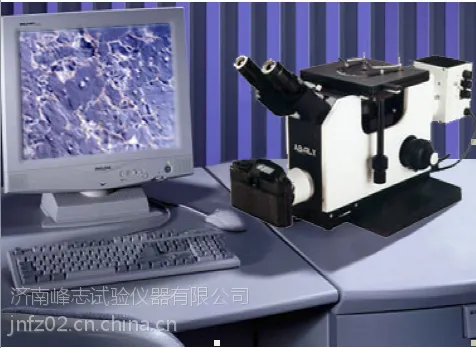

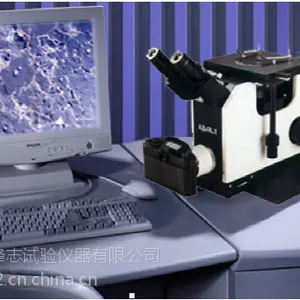

图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。

二、金相显微镜介绍
    光学系统配置有明场、暗场、偏光、干涉相衬、敏感光色调等。放大倍数达1250倍。高分辨率的视场可通向目镜、照相取景框、35mm相机及摄像机接口等共扼齐焦窗口转换快速方便。全封闭光路结构，防尘防外界光干扰设计
·明场，偏光，暗场等观察方式可选
·同轴式机械载物台，无需压平试样
·宽视野双目镜筒，具有视觉补偿功能
·照明光源配备对中调节轮，图像明亮均匀
·平场消色差物镜组，提供高分辨率图像

技术规格 ：
光学系统 ：倒置，明场，偏光，暗场（选配）
放大倍数 ：100×-1250×
观察筒 ：铰链式30°倾斜，瞳距调节范围：55-75mm
目镜 ：平场大视野10×，12.5×，视度可调
物镜转盘 ：4孔转盘，平场消色差10×，20×，40×，100×（油
载物台 ：机械式载物台，移动范围：X轴：85mm，Y轴：60mm
调焦 ：低位同轴粗微调旋钮，调焦行程：向上5mm，向下：2mm
照明系统 ：6V30W卤钨灯，调中视场光阑和孔径光阑，灯丝对中调节
滤色片组：转盘式滤色片转换器，兰色、绿色、黄色、中性循环
外型尺寸 ：530×220×260mm

                           金相分析软件介绍

一、简介

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今***的图像分析技术，为金相显微镜和智能分析技术的***结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

• 主要功能：

◇图像编辑软件：图像采集，图像存储等十多种功能；

◇图像软件：影像增强，图像叠加等十多种功能；

◇图像测量软件：周长、面积、***含量等几十种测量功能；

◇输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

◇脱碳层、渗碳层测量，表面涂层厚度测量；

◇焊缝熔深度测量

◇铁素体、奥氏体型不锈钢中相-面积测量；

◇高硅铝合金初晶硅与共晶硅分析；

◇钛合金材料分析……等；

◇包含进行比对的近420种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

三、系统组成：

整个软件系统由如下部分组成：

⒈软件程序（光盘）；

⒉加密狗：客户需事先选择加密狗类型（并口型或者USB型）；

⒊文字资料：《使用说明书》（光盘上有WORD文档）；

四、硬件运行环境： WINDOWS   XP SP2(32bit)

⒈电脑推荐配置：

⑴CPU：奔腾4型，主频2.8G以上；

⑵内存：1G及以上（ 否则安装时会出错）；

⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；

⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；

⒉视频采集卡：

        本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应的采集卡。

⒊CCD摄像头或者数码相机：

分辨率达到450线及以上的CCD摄像头以及数码相机均可。

五、售后服务：

我公司将为用户提供以下售后服务项目：

⒈技术咨询；

⒉软件的修改和升级；

⒊报告文件按客户要求制作；
