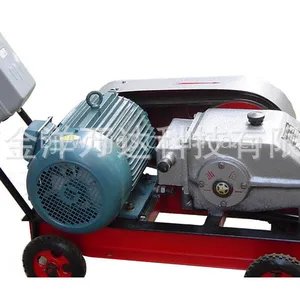

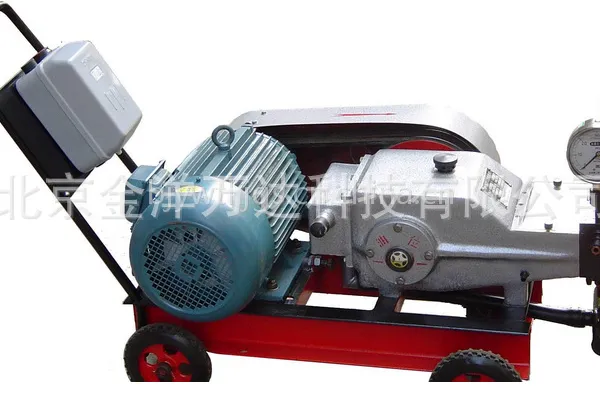

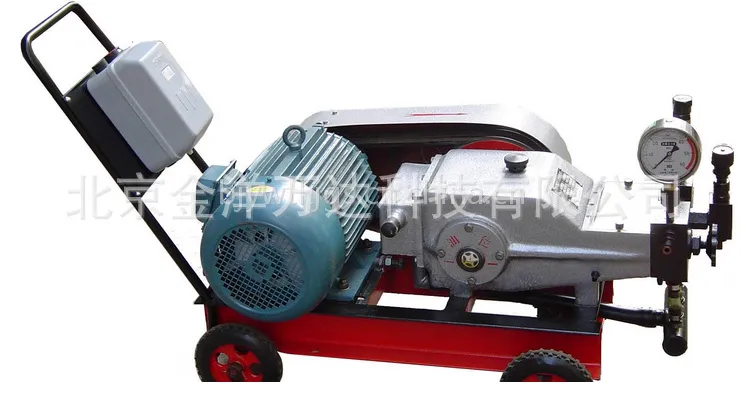

3DY1000/25 电动试压泵

3DY1000/25 电动试压泵

3DY1000/25 电动试压泵

3DY1000/25 电动试压泵

主要技术参数
3DSY2.5、压力2.5MPa、流量360L／H、电机功率750W、水箱容积14升。
3DSY6.3、压力6.3MPa、流量360L／H、电机功率750W、水箱容积14升。

一、3DSY手提式电动试压泵适用范围（以下简称手提式试压泵)，适用于水或液压油作介质，对各种压力容器、．管道、阀门等进行压力试验，亦用于作液压能源，提供所需要的压力，适合于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业。
如需长时间工作及使用频率较高及试压容器较大请选用更大功率的海力4Y电动试压泵或海力4K压力自控试压泵

二、性能特点
本公司生产的试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、3DSY电动试压泵采用电机驱动，***提高工作效率等特点。

三、当你接到试压泵时
1、首先，检查你所订产品的制造厂、型号是否正确。
2、开箱后，根据装箱单清点附件是否齐全。
3、在运输中，电动试压泵是否有损坏现象。
4、仔细阅读说明书后，才能使用。

四、结构
电动试压泵由电机驱动进行工作，该机由机体、开关、压力表、水箱、电机等组成。

五、工作原理(见图一)
1、检查水箱中水位，连接电源线。
2、顺时针拧紧手轮开关。
3、按启动按钮，电机工作，当压力表指针超过调定的额定压力时，压力不会上去
4、试压结束后，逆时针拧松开关，介质流回水箱。

六、规格与性能参数
3DSY2.5、压力2.5MPa、流量360L／H、电机功率750W、水箱容积14升。
3DSY6.3、压力6.3MPa、流量360L／H、电机功率750W、水箱容积14升。

七、注意事项
l、使用前，首先将开关顺时针拧紧。
2、使用的工作介质必须经100目／寸滤网过滤后才能注入水箱，吸水口不能露出水面。
3、不宜在有酸碱、腐蚀性物质的工作场所使用。
4、停止使用后，应用煤油或火油作介质过滤一下。

八、故障原因分析和排除方法
1、压力不上来
a、检查滤网上是否有垃圾，应清洗滤网。
b、水箱内吸水口是否露出液面，应适用加水。
c、开关是否挤紧。
d、连接管不密封。
e、单相阀阀口不密封，应拆下单相阀清洗。

2、噪音大
a、轴承损坏，应更换轴承。
b、柱塞顶死，应调松中间体衬套，适当拧松一转。
c、柱塞偶咬死(更换柱塞偶)。

3、压力不稳
a、开关未关死。
b、连接管不密封。
c、压力表损坏，修理更换压力表。

4、水吸不上来(见图)
a、将电机垂直倒置，松开吸水口的吸水盖，用铁丝或铁钉轻轻地插入小孔内，使钢球不吸附在吸水阀上。b、按a方法不能解决，则将件49拆下，更换不锈钢球或小弹簧。

九、易损件
为方便用户，手动试压泵备有YX密封圈1只，电动试压泵无易损件，可根据损坏零件向本公司购置。

十、装箱单
机体l件、软管1根、合格证l张、说明书1份。

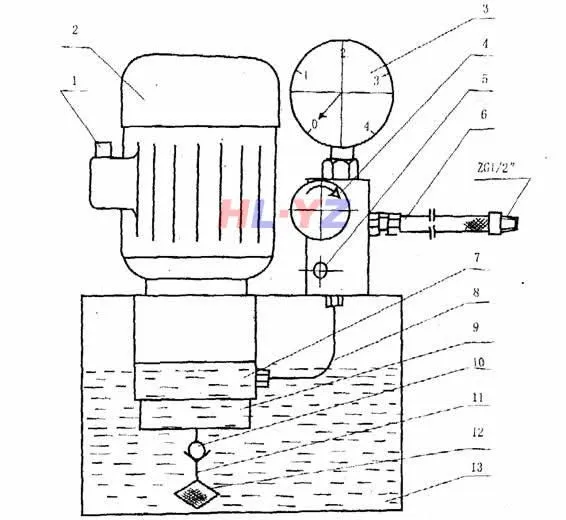

工作原理图

1、电机开关 2、电机 3、压力表 4、压力开关 5、高压卸荷 6、出水软管
7、泵体 8、紫铜管 9、吸水开关 10、吸水单向阀 11、吸水管 12、滤网 13、水箱
