D341X加长杆蝶阀、蝶阀厂家、蝶阀报价价格

加工定制：是	品牌：金口	型号：D341X
结构形式：垂直板式	材质：不锈钢	连接形式：对夹
适用介质：各种高腐蚀化学介质	压力环境：低压	工作温度：低温
标准：国标	流动方向：单向	驱动方式：手动
零部件及配件：阀体	用途：止回	类型(通道位置)：直动式
口径：DN50	公称通径：10-100	安装尺寸：87R
规格：78H*64L

展开

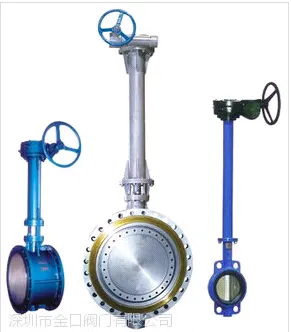

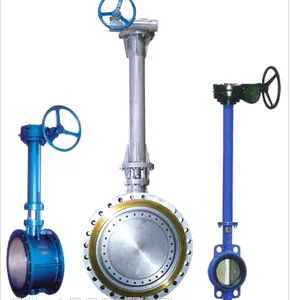

D341X加长杆蝶阀、蝶阀厂家、蝶阀报价

产品名称:	D343X加长杆蝶阀
产品型号:	D343H,D373H,D943H加长杆蝶阀

加长杆蝶阀产品概述
　　我厂加长杆蝶阀引进能够国外***技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，其内部为三偏心结构。阀门在启闭过程中，蝶板密封面与阀座沿360°圆周各点瞬间脱离或接触，密封副之间无摩擦、无卡挤，密封面上的压力角大于摩擦角。采用***的“径向动平衡密封系统”，通过计算机分析获得最为合理的三偏心参数，使阀门具有可靠的双向密封性能；由于应用了“径向动平衡密封系统”，使阀门的开启扭矩低于普通的硬密封蝶阀产品。被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能。

加长杆蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点；
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

加长杆蝶阀主要零件材料：

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

注：

法兰标准：GB/T9113.1-2000GB/T9113.2-2000GB/T911.5.1-2000GB/T9115.2-2000用户注意:表中H1、H2、H3尺寸均可根据用户需要加长，本产品一般按短系列,若需长系列或特殊材料定货时提出。

加长杆蝶阀规格尺寸：

通径		结构长度（标准值）		外形尺寸（参考值）										连接尺寸(标准值)
通径		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42
