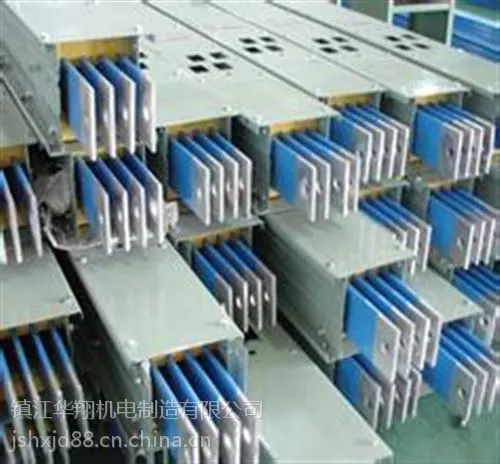

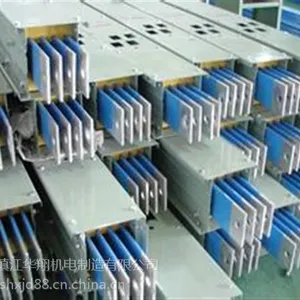

密集型母线槽：

密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V,额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。

密集型母线槽结构特点:

1）散热能力较强

密集型母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发，载流量大。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。

2）***环保产品

密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。

3）布线灵活

密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。

插接式母线槽的连接。母排的连接，用具有高绝缘、耐电弧、阻燃的高强度绝缘板做连接附件，用带有绝缘套管的螺栓紧固。按规范要求，为满足母线的搭接面积，螺栓孔与螺栓之间缝隙较小，由于母线槽螺栓增加了绝缘套管，使缝隙更为狭窄。因此两段母线槽主母排连接时，两段母线轴线要严格保持在一条中心线上，并使两段母线槽的母排及绝缘板的螺栓孔完全对齐，穿上螺栓上紧时，每个螺栓要依次用力均匀。此目的是为防止螺栓上的绝缘套管在安装过程中避免受到剪切力的作用而导致损伤。笔者在工程施工管理过程中，发现过几起由于螺栓绝缘套管受力损伤造成母线槽绝缘降低的情况。接地的连接采用母线壳体能符合接地要求，但当母线外壳全部采用喷涂处理时，须用导线将两段母线槽用接地螺栓连接。母线槽在安装之前和安装之后应对其进行绝缘检查，并进行比较检查是否由于安装质量问题造成母线槽绝缘降低。
