| 品牌:上海双高阀门 | 型号:J61H/Y-800LB | 连接形式:焊接 |
| 材质:碳钢 | 公称通径:10-50mm | 适用介质:油品 |
| 压力环境:高压 | 工作温度:常温 | 标准:国标 美标 |
| 外形:大型 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:配件 | 形态:柱塞式 | 规格:DN10-DN50 |

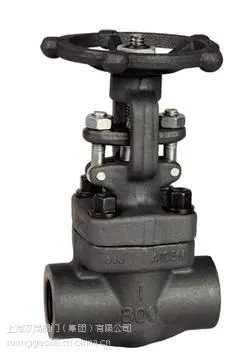

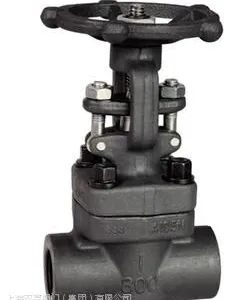

【产品名称:内螺纹锻钢截止阀】
【产品型号:J11Y】
J11Y内螺纹锻钢截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃,阀门口径从DN10-DN50。
【产品介绍】:
J11Y内螺纹锻钢截止阀阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构***阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
【工作原理】:
J11Y内螺纹锻钢截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻),阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面,当阀门全开时阀盖的上密封座严密吻合,无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成,堆焊层厚度大干等于2mm。
【产品特点】:
1、阀门具有上密封结构,***阀门开启运行时不经阀杆外漏。
2、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
3、产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
4、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
5、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成。
【产品其他参数】:

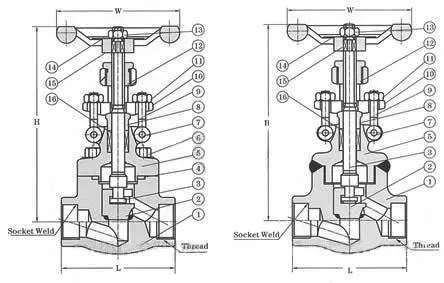

零件材料
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) |
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
7 | 销钉 | A276420 | A276 304 | ||
8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
10 | 填料压板 | A216WCB | A351CF8 | ||
11 | 螺母 | A1942H | A1944 | A1948 | A1948M |
12 | 阀杆螺母 | A276410 | |||
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
14 | 铭牌 | SS | |||
15 | 手轮 | A197 | |||
16 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ | ||
2、CS=碳钢;AS=合金钢;SS=不锈钢;
