MAX3485EESA MAXIM美信原厂原装 SOP8贴片八脚 RS-485/RS-422收发器

MAX3485EESA 3.3V供电、±15kV ESD保护、12Mbps、限摆率、真RS-485/RS-422收发器

MAX3485EESA 3.3V-Powered, ±15kV ESD-Protected, 12Mbps and Slew-Rate-Limited True RS-485/RS-422 Transceivers

型号：MAX3485EESA

厂商：MAXIM美信

封装：SOIC8/SOP8

包装：2500PCS/盘

批次：15+新年份

类型：RS-485/RS-422接口芯片

描述：3.3V供电、±15kV ESD保护、12Mbps、限摆率、真RS-485/RS-422收发器

丝印（打字）：MAX3485EESA

备注：MAXIM原厂原装

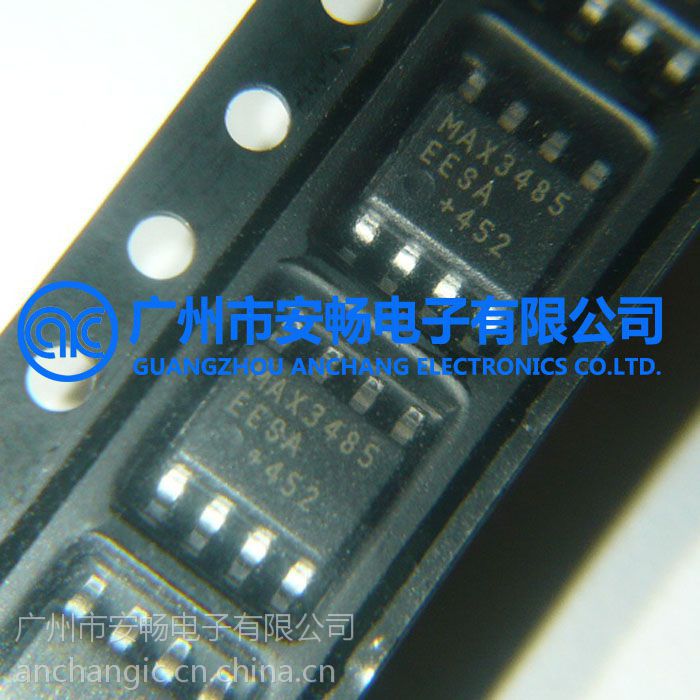

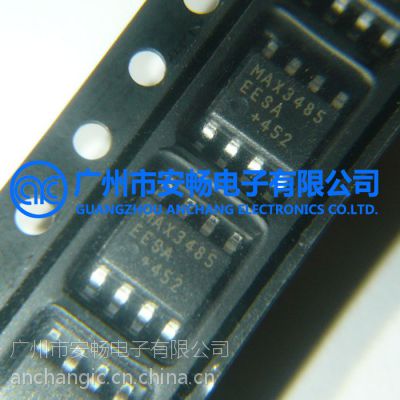

MAX3485EESA图片

MAX3485EESA概述

MAX3485EESA为±15kV ESD保护，+ 3.3V，低功耗收发器RS-485和RS-422通信。每个设备包含一个驱动器和一个接收器。该MAX3485EESA功能摆率限制的驱动器，减小EMI和由于不当的电缆端接反射，实现数据速***达250kbps的无差错数据传输。该MAX3485EESA传输速度高达12Mbps的。

所有器件具有增强的静电放电（ESD）保护。所有发送器输出和接收器输入使用IEC 1000-4-2气隙放电，±8kV的使用IEC 1000-4-2接触放电保护，具有±15kV，使用人体模型±15kV的。

驱动器具有短路电流限制，并由热关断电路可将驱动器输出为高阻状态，防止过度的功率损耗。接收器输入具有失效保护功能，***了逻辑高电平输出，如果两个输入都为断路。

该MAX3485EESA是专为半双工通信。

MAX3485EESA特性

ESD保护RS-485 I / O引脚

具有±15kV人体模型

具有±8kV-IEC 1000-4-2，接触放电

具有±15kV-IEC 1000-4-2，气隙放电

从+ 3.3V单电源，不收费泵所需操作

互操作与+ 5V逻辑

***12Mbps的数据速率（MAX3485E / MAX3490E / MAX3491E）

摆率限制为无误的数据传输（MAX3483E / MAX3488E）

仅为2nA低电流关断模式（MAX3483E / MAX3485E / MAX3486E / MAX3491E）

-7V至+ 12V共模输入电压范围

全双工和半双工的版本可供选择

工业标准75176引脚（MAX3483E / MAX3485E / MAX3486E）

限流和热关断为驱动器提供过载保护

MAX3485EESA应用

工业控制局域网

集成服务数字网络

分组交换技术

电信

用于EMI敏感应用的收发器

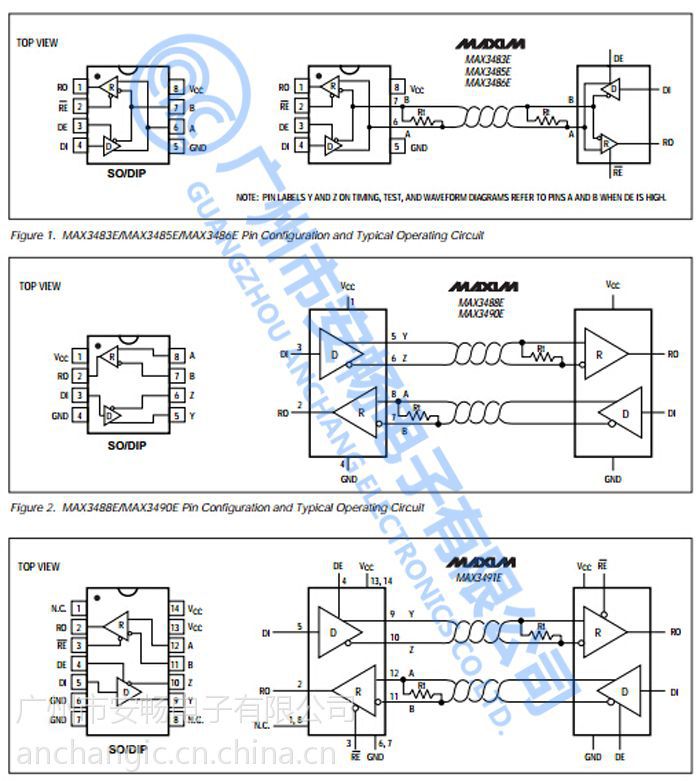

MAX3485EESA典型应用电路

MAX3485EESA引脚配置
