一、概述

投入式液位变送器可以用来测量开口容器及河渠、湖泊、水井中的液位，具有结构简单、测量***和安装方便等特点。

投入式液位变送器由不锈钢探头、导气电缆和电气盒组成。变送器的探头为316不锈钢结构，可直接将其投入到被测液体中使用。传感器芯片由316不锈钢膜片与介质隔离，从而***了它测量多种介质的液位。电气盒由电路腔室和接线腔室组成。零点和量程可在电路板上调节。

二、特点
    经济
    结构紧凑、坚固可靠
    可用于0—1m…．0—100m的液位测量
    精度为0．1％、0．25％、0．5％
    两线制4—20mA输出或低功率，三线
    制1—5V输出
    液晶显示(选件)



三、工作原理
当把变送器投人到液体中某一位置时，传感器感受到的压力为：
    P＝9．80665 ρ H



其中P一液体作用在传感器上的压强，单位kPa
    ρ一液体密度，单位g／cm3
    H一待测液面高度，单位m
所以H≈0．10197P／p
变送器把感受到的压力信号转换成电信号，此信号与液体高度成正比。
功能规格
测量范围
0—lm．．．．0—100m
输出
4－20mA、1—5VDC
电源
13—36VDC，允许无负载工作。
温度范围
介质温度：  —20—70°
环境温度：  —40—85°
贮藏温度：  —40—85°
湿度
相对湿度为0—100％
负载特性
回路电阻由电源的电压决定，如下式描述：


 负载特性图
  负载电阻计算
  R=(U—13V)／20—r
  其中：U为电源电压
    r为电缆线电阻


量程指变送器中的传感器为满度使用，
以测水为例，传感器满度使用的量程分别
为：
2m；3．5m：7m；10m：20m；35m：70m。

信号调节及接线


性能规格
参考精度
标定量程的±0．1％、±0．25％、±0．5％包括线性、滞后、重复性
稳定性
上限极限值的±0．25％，保持12个月。
响应时间
小于200ms时间常数(压力阶跃变化的响应
时间为63．2％)。
射频干扰影响
当20—1000MHz，场强为30V／m，引线装在导线管当场强为10V／m，使用未屏蔽双绞线(无导线管时)，小于上限值的±0．25％。
结构材料
电器壳体：铝合金
测量探头：1Crl8Ni9Ti
测量膜片：316SS不锈钢
灌 充 液：  硅油
电    缆：耐油橡胶
重    量：1．5kg(不包括电缆)

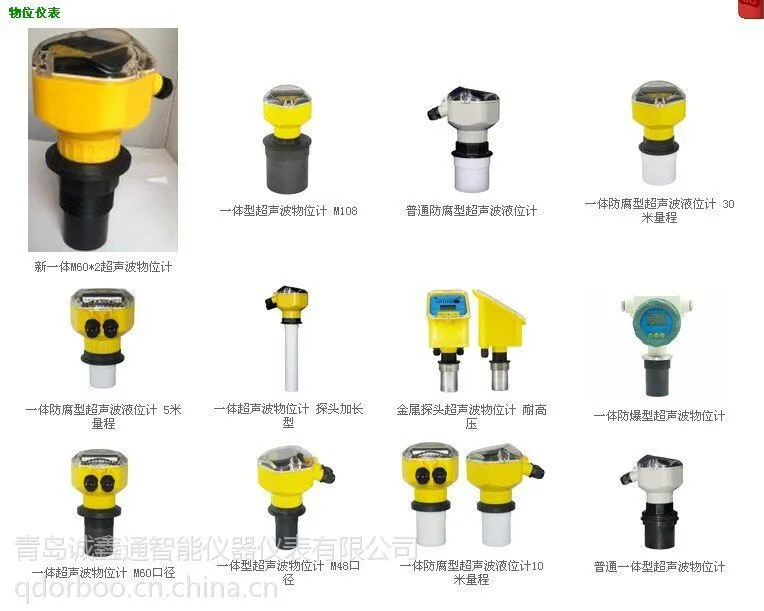

一体式超声波液位计特点：1、采用SMD技术，提高仪器可靠性；
2、自动功率调整、增益控制、温度补偿；
3、***的检测技术，丰富的软件功能适应各种复杂环境；
4、采用新型的波形计算技术，提高仪表的测量精度；
5、具有干扰回波的抑止功能***测量数据的真实；
6、16位D/A转换，提高电流输出的精度和分辩率；
7、传感器采用四氟乙烯材料，可用于各种腐蚀性场；
8、多种输出形式：可编程继电器输出、高精度4－20mA电流输出、Rs—485数字通信输出 。



超声波液位计技术参数：量程:0－3m、5m、8m、10m、15m、20m 、60m

精度:0.25% 、0.5% ；盲区:0.3－0.5m ；工作温度:－20℃－+55℃ ；电源:24VDC、220VAC ；输出:4－20mA （可加上下开关量控制） ；防护等级:IP65

安装方式：

开孔螺母安装（或自行加装法兰）； 壁挂式安装（分体机）

外壳：ABS工程塑料

分离距离：小于50米（适用于分体机）建议用户选用一体机配专用液位显示仪
