一、产品简介

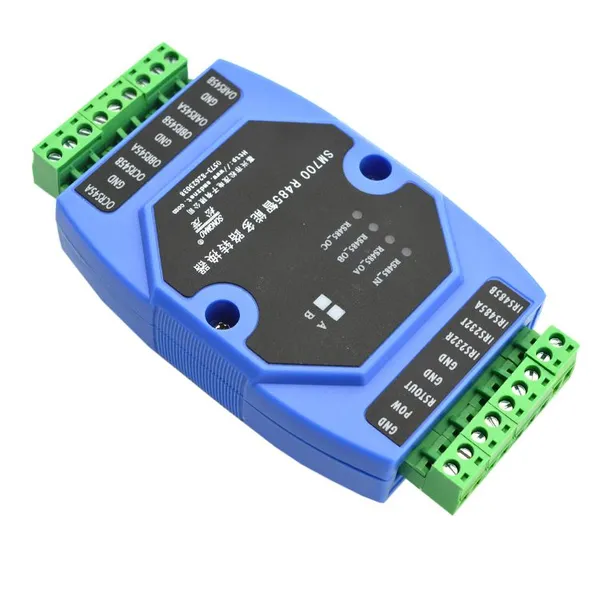

SM700 R485智能多路转换器是采用ARM微处理器、专用芯片并结合大量的实践经验所研发的产品。按照工业产品要求进行设计，具有高可靠性及稳定性的特点。智能转换器配有多路标准RS485接口。由于SM700转换器是专为工业集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，***了恶劣环境下的稳定工作，为您的设备提供了高质量***。

二、产品性能

● 具有一路RS485或者一路RS232接口,转换成多路RS485接口。

● 支持多台采集器或PC，MODBUS RTU协议。

二、主要参数

● 电源: DC12—24V，电源的波纹不得大于 200mV,电流需提供 100mA。

● 物理尺寸：长 100mm *宽 70mm * 高 26mm。

● 工作温度：-20℃ — 80℃。

● 相对湿度：10% — 80%。

三、指示灯说明：

●  RS485-IN 指示灯：RS485或RS232仪表通讯指示。

●  RS485-OA 指示灯：RS48***通讯指示。

●  RS485-OB 指示灯：RS485B通讯指示。

●  RS485-OC 指示灯：RS485C通讯指示。

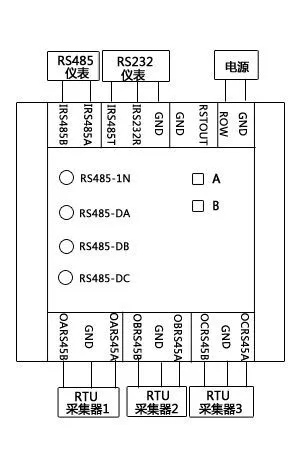

四、接线图

五、应用图
