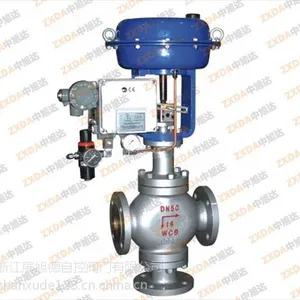

ZMA/BX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成气动调节阀。新型ZHA/B多弹簧执行机构，具有高度低、重量轻、安装维修简便等优点。

三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

    气动三通调节阀，是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性***，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，气动三通调节阀广泛应用于***控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。

   气动三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于***控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。

    气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

■ 阀体

型    式：直通铸造球型阀

公称通径：合流阀：25～300mm、分流阀：80～300mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：JB/T79.1-94～79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

结构形式：标准型、散热型和波纹管密封型

■ 阀内组件

阀芯型式：薄壁圆筒型阀芯

流量特性：抛物线特性和线性特性

材    料：不锈钢（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

■ 执行机构

型    式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料： 橡胶夹尼龙布、 橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

■ 阀作用型式

气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）

■ 附件

定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

本商品为厂家直供产品，如需特殊配置的(可定做)，订货时请详细说明以下参数：

(例如：阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)
