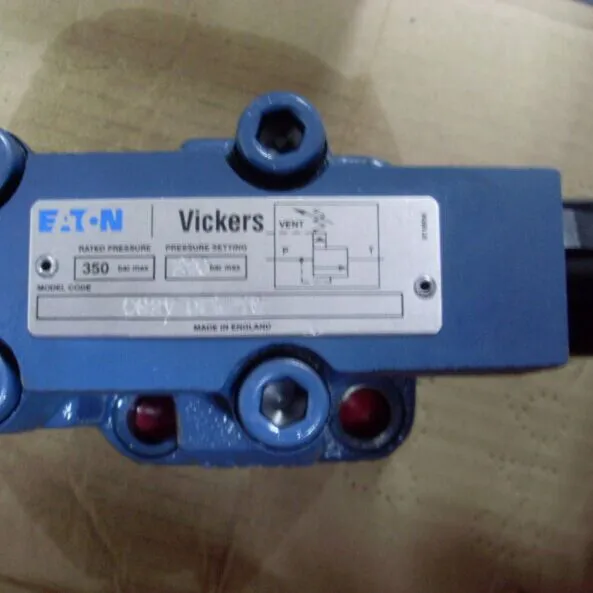

DGMC-3-PT-CW-41现货威格士溢流阀

Eaton Vickers 伊顿威格士

Hydraulic Valves 液压阀

Modular Valves 叠加阀

SystemStak? 叠加阀：规格 3（NG 6）

*** 4401-03; NFPA-D03; 315 bar (4500 psi); 60 L/min (15.7 USgpm)

---- 型号系列 ----

溢流 DGMC 单个，成对和交叉口型式

平衡 DGMR 在油口 T 控制

顺序 DGMR1 单油口 P 顺序

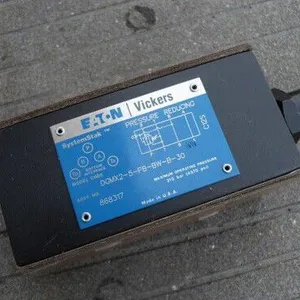

减压/溢流 DGMX 从油口 P、A 或 B 溢流(和在油口 P、A 或 B 减压)

单向 DGMDC 在任意油口单个单向；仅在油口 A 和 B 成对

液控单向 DGMPC 在油口 A 或 B 单个；在油口 A 和 B 成对

节流 DGMFN 单油口或双油口，进口节流或出口节流

---- 工作数据 ----

流量：60 L/min (16 USgpm)

工作压力：315 bar (4500 psi)

压降：见曲线

安装位置：可选

DGMC-3-PT-CW-41 DGMC-3-PT-CW-41叠加式溢流阀

DGMC-3-PT-CW-41 DGMC-3-PT-CW-41叠加式溢流阀

供应商信息：上海心雨机电设备有限公司

Attn：闫菲18717727482

Email：395717253@qq.com

Tel：021-60510250

Fax：021-55032831

QQ：395717253

秋菊有佳色，裛露掇其英。 —— 陶渊明《饮酒·其四》

DGMC-3-PT-CW-41现货威格士溢流阀

伊顿威格士 叠加阀 溢流阀 Eaton Vickers 液压系统 液压阀 叠加式溢流阀 阀门 伊顿

Eaton Vickers Hydraulics Valves

伊顿威格士液压阀

Modular Valves 叠加阀

SystemStak? Valves

SystemStak? 叠加阀

规格 3（NG 6）

溢流阀DGMC-3-4* / DGMC2-3-4*

概述：

    这种二级可调的溢流阀限制由内装溢流阀芯所控制的管路中的压力。

    压力调整选项有手动旋钮(带或不带锁)或螺杆/锁紧螺母型式。二级控制和一直使用的平衡活塞阀基本上是同样的，详细说明见威格士工业液压手册。

---- 型号编法 ----

"DGMC(2)-3-**-* *(-B*-* *)-*-4*"

"DGMC"--叠加式溢流阀

"(2)"--型式：2 = 成对溢流功能，单个溢流功能省略

"3"--规格 3（NG 6）

"**--功能：单个溢流，或成对型的管路 PT AB BA AT BT 详见说明

"*"--压力调整范围，功能：

A = 3-50 bar (43.5-725 psi)

B = 3-100 bar (43.5-1450 psi)

C = 10-200 bar (145-2900 psi)

G = 50-315 bar (725-4500 psi)

"*"--压力调整/锁定方法，功能：

H = 手动旋钮

K = 带锁的千分尺

W = 螺杆和锁紧螺母

"-B*"--***功能：成对型的***管路 BA BT 详见说明（单管路型省略）

"*"--压力调整范围，***功能：选项与功能相同

"*"--压力调整/锁定方法，***功能：选项与功能相同

"*"--压力表油口： 在 AT 和 PT 选项，仅单个型：

B = G1/4 (1/ 4 BSPF)

S = SAE 4 (7/16-20 UNF-2B)

空白 = 无压力表油口

"4*"--设计号，40系列：会改变，设计号 40 至 49，安装尺寸不变。

---- 型号列举 ----

DGMC 3 AB AW 41

DGMC 3 AB BW 41

DGMC 3 AB CW 41

DGMC 3 AB GW 41

DGMC 3 AT AW 41

DGMC 3 AT AW B 41

DGMC 3 AT BH 41

DGMC 3 AT BW 41

DGMC 3 AT BW B 41

DGMC 3 AT CH 41

DGMC 3 AT CW 41

DGMC 3 AT CW B 41

DGMC 3 AT GH 41

DGMC 3 AT GK B 41

DGMC 3 AT GW 41

DGMC 3 AT GW B 41

DGMC 3 BA AW 41

DGMC 3 BA BW 41

DGMC 3 BA CK 41

DGMC 3 BA CW 41

DGMC 3 BA GW 41

DGMC 3 BT AW 41

DGMC 3 BT BW 41

DGMC 3 BT CK 41

DGMC 3 BT CW 41

DGMC 3 BT GW 41

DGMC 3 PT AH 41

DGMC 3 PT AK B 41

DGMC 3 PT CW 41

DGMC 3 PT AW B 41

DGMC 3 PT BH 41

DGMC 3 PT BK B 41

DGMC 3 PT FW 41 EN2

DGMC 3 PT BW B 41

DGMC 3 PT BW S 41

DGMC 3 PT CH 41

DGMC 3 PT CH B 41

DGMC 3 PT CK 41

DGMC 3 PT CW 41

DGMC 3 PT CW B 41

DGMC 3 PT GH 41

DGMC 3 PT GH B 41

DGMC 3 PT GK 41

DGMC 3 PT GK B 41

DGMC 3 PT GW 41

DGMC 3 PT GW B 41

DGMC 3 PT GW S 41

……

雪月最相宜，梅雪都清绝。 —— 张孝祥《卜算子·雪月最相宜》

DGMC-3-PT-CW-41现货威格士溢流阀

伊顿威格士 叠加阀 溢流阀 Eaton Vickers 液压系统 液压阀 叠加式溢流阀 阀门 伊顿

Eaton Vickers Hydraulics Valves

伊顿威格士液压阀

Modular Valves 叠加阀

SystemStak? Valves

SystemStak? 叠加阀

规格 3（NG 6）

溢流阀 DGMC2-3-4*

型号列举：

DGMC2 3 AB AW BA AW 41

DGMC2 3 AB AW BA CW 41

DGMC2 3 AB BH BA BH 41

DGMC2 3 AB BK BA BK 41

DGMC2 3 AB BW BA BW 41

DGMC2 3 AB BW BA CW 41

DGMC2 3 AB BW BA GW 41

DGMC2 3 AB CH BA CH 41

DGMC2 3 AB CW BA BW 41

DGMC2 3 AB CW BA CW 41

DGMC2 3 AB CW BA CW 41 E N103

DGMC2 3 AB CW BA CW 41 E N48

DGMC2 3 AB CW BA GW 41

DGMC2 3 AB GH BA GH 41

DGMC2 3 AB GW BA BW 41

DGMC2 3 AB GW BA CW 41

DGMC2 3 AB GW BA GW 41

DGMC2 3 AT AW BT AW 41

DGMC2 3 AT BW BT BW 41

DGMC2 3 AT BW BT CW 41

DGMC2 3 AT BW BT GW 41

DGMC2 3 AT CH BT CH 41

DGMC2 3 AT CW BT AW 41

DGMC2 3 AT CW BT BW 41

DGMC2 3 AT CW BT CW 41

DGMC2 3 AT GK BT GK 41

DGMC2 3 AT GW BT AW 41

DGMC2 3 AT GW BT CW 41

DGMC2 3 AT GW BT BW 41

DGMC2 3 AB CW BA CW 41 E N104

……

万木冻欲折，孤根暖独回。 —— 齐己《早梅》

SystemStak? 叠加式溢流阀

规格 2（NG 4），规格 5 （NG 10）

型号列举：

DGMC 2 AB BW 10

DGMC 2 AT BW 10

DGMC 2 AT CW 10

DGMC 2 AT FW 10

DGMC 2 BT GW 10

DGMC 2 PT BW 10

DGMC 2 PT CH 10

DGMC 2 PT FW 10

DGMC 2 PT GW 10

DGMC2 2 AB BW BA BW 10

DGMC2 2 AB CW BA CW 10

DGMC2 2 AB FW BA FW 10

DGMC2 2 AB GW BA GW 10

DGMC2 2 AT CW BT CW 10

DGMC2 2 AT FW BT FW 10

DGMC 5 AB GW 30

DGMC 5 AT AW B 30

DGMC 5 AT BH B 30

DGMC 5 AT BW B 30

DGMC 5 AT FW B 30

DGMC 5 AT GH B 30

DGMC 5 AT GW B 30

DGMC 5 BA GH 30

DGMC 5 BT AW B 30

DGMC 5 BT BW B 30

DGMC 5 BT FW B 30

DGMC 5 BT GH B 30

DGMC 5 BT GW B 30

DGMC 5 PT AW B 30

DGMC 5 PT BH B 30

DGMC 5 PT BK B 30

DGMC 5 PT BW B 30

DGMC 5 PT FH E B 30

DGMC 5 PT FW S 30

DGMC 5 PT GK B 30

DGMC 5 PT GW B 30

DGMC 5 PT GW RC B 30

DGMC 5 Y PK 30

DGMC2 5 AB BH BA BH 30

DGMC2 5 AB BW BA BW 30

DGMC2 5 AB FH BA FH 30

DGMC2 5 AB FW BA FW 30

DGMC2 5 AB GH BA GH 30

DGMC2 5 AB GW BA GW 30

DGMC2 5 AT BH BT BH B 30

DGMC2 5 AT BW BT BW B 30

DGMC2 5 AT FW BT FW B 30

DGMC2 5 AT GH BT GH B 30

DGMC2 5 AT GW BT GW B 30

DGMC2 5 AT GW E BT GW E RC B 30

……

万木冻欲折，孤根暖独回。 —— 齐己《早梅》

Eaton Vickers Hydraulics Valves

伊顿威格士液压阀

Modular Valves 叠加阀

SystemStak? Valves

SystemStak? 叠加阀

压力控制：平衡阀，顺序阀和减压阀

DGMR(1)-3-4*

DGMX*-3-4*

型号列举：

DGMR 3 A1 FWA 40

DGMR 3 A1 FWA B1 FWA 40

DGMR 3 A1 FWA B1 FWA 50

DGMR 3 B1 FWA 40

DGMR 3 TA AH B 40

DGMR 3 TA AW B 40

DGMR 3 TA BW B 40

DGMR 3 TA CW B 40

DGMR 3 TA FW B 40

DGMR 3 TB AW B 40

DGMR1 3 PP AW B 40

DGMR1 3 PP BW B 40

DGMR1 3 PP CW B 40

DGMR1 3 PP FH B 40

DGMR1 3 PP FW B 40

DGMX1 3 PA AK B 40

DGMX1 3 PA AW B 40

DGMX1 3 PA BK B 40

DGMX1 3 PA BW B 40

DGMX1 3 PA CW B 40

DGMX1 3 PB AW B 40

DGMX1 3 PB BW B 40

DGMX1 3 PB CK B 40

DGMX1 3 PB CW B 40

DGMX1 3 PP AK B 40

DGMX1 3 PP AK S 40

DGMX1 3 PP AW B 40

DGMX1 3 PP BH B 40

DGMX1 3 PP BK B 40

DGMX1 3 PP BW B 40

DGMX1 3 PP BW B 40 EN12

DGMX1 3 PP BW B 40 EN13

DGMX1 3 PP BW S 40

DGMX1 3 PP CK B 40

DGMX1 3 PP CW B 40

DGMX1 3 PP CW S 40

DGMX1 3 PP FW B 40

DGMX1 3 PP YW B 40

闲梦江南梅熟日，夜船吹笛雨萧萧。 —— 皇甫松《梦江南·兰烬落》

DGMX2 3 PA AH B 40

DGMX2 3 PA AK B 40

DGMX2 3 PA AW B 40

DGMX2 3 PA AW B 40 EN66

DGMX2 3 PA AW S 40

DGMX2 3 PA BH B 40

DGMX2 3 PA BK B 40

DGMX2 3 PA BW B 40

DGMX2 3 PA BW F 40

DGMX2 3 PA BW S 40

DGMX2 3 PA CH B 40

DGMX2 3 PA CK B 40

DGMX2 3 PA CW B 40

DGMX2 3 PA CW S 40

DGMX2 3 PA FH B 40

DGMX2 3 PA FW B 40

DGMX2 3 PA FW S 40

DGMX2 3 PA L BH B 40

DGMX2 3 PA RW B 40

DGMX2 3 PAL AW B 40

DGMX2 3 PAL BW B 40

DGMX2 3 PAL CW S 40

DGMX2 3 PB AH B 40

DGMX2 3 PB AW B 40

DGMX2 3 PB AW B 40 EN15

DGMX2 3 PB AW S 40

DGMX2 3 PB BH B 40

DGMX2 3 PB BK B 40

DGMX2 3 PB BK S 40

DGMX2 3 PB BW B 40

DGMX2 3 PB BW F 40

DGMX2 3 PB BW S 40

DGMX2 3 PB CK B 40

DGMX2 3 PB CW B 40

DGMX2 3 PB CW S 40

DGMX2 3 PB FH B 40

DGMX2 3 PB FW B 40

DGMX2 3 PBL BW B 40

DGMX2 3 PBL CW B 40

DGMX2 3 PBL RW B 40

DGMX2 3 PP AH B 40

DGMX2 3 PP AK B 40

DGMX2 3 PP AK S 40

DGMX2 3 PP AW B 40

DGMX2 3 PP AW S 40

DGMX2 3 PP BH B 40

DGMX2 3 PP BK B 40

DGMX2 3 PP BW B 40

DGMX2 3 PP BW B 40 EN13

DGMX2 3 PP BW B 40 EN15

DGMX2 3 PP BW B 40J

DGMX2 3 PP BW F 40

DGMX2 3 PP BW S 40

DGMX2 3 PP CH B 40

DGMX2 3 PP CK B 40

DGMX2 3 PP CW B 40

DGMX2 3 PP CW B 40 EN66

DGMX2 3 PP CW F 40

DGMX2 3 PP CW S 40

DGMX2 3 PP FH B 40

DGMX2 3 PP FK B 40

DGMX2 3 PP FW B 40

DGMX2 3 PP FW B 40 EN101

DGMX2 3 PP FW B 40 EN2 0 811 150 034

DGMX2 3 PP FW S 40

DGMX2 3 PP RW B 40

DGMX2 3 PP YW B 40

DGMX2 3 PPL AK B 40

DGMX2 3 PPL AW B 40

DGMX2 3 PPL BH B 40

DGMX2 3 PPL BK B 40

DGMX2 3 PPL BW B 40

DGMX2 3 PPL BW B 40 EN15

DGMX2 3 PPL CW B 40

DGMX2 3 PPL FK B 40

DGMX2 3 PPL FW B 40

……
