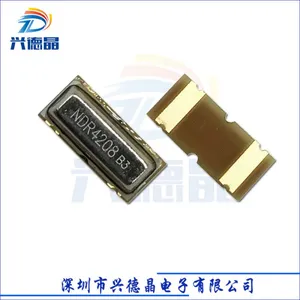

供应防盗器用NDR4208贴片两脚声表谐振器433.92M

    深圳市兴德晶电子有限公司专业晶体制造商主营：SMD声表谐振器、声表滤波器、TO39声表、F11声表、D11声表、H11声表、315M声表谐振器、433.92M声表谐振器等。

      声表面滤波器简称SAWF或SAW，是利用压电陶瓷、铌酸锂、石英等压电晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器，它用于电视机和录像机的中频输入电路中作选频元件，取代了中频放大器的输入吸收回路和多级调谐回路。

声表面滤波器内部由输入换能器、压电基片、输出换能器和吸声材料等组成。当其输入端有电视信号输入时，输入换能器将电信号转换为机械振动信号，在压电基片上产生声表面波。此声表面波经输出换能器转换为电信号并输出至后级电路。在信号的电能→机械能→电能变换过程中，将中频信号中的有用成分选出，对无用信号进行衰减和滤除.

无线收发模块、防盗器、报警器、无线门铃专用声表谐振器！

品  牌：XDJ             型  号：HR 433.92M

种  类：谐振器         标称频率：433.92（MHz）

调整频差：0.075（MHz）温度频差：--（MHz）

总频差：0.075（MHz）负载电容：--（pF）

谐振电阻：≤20（Ω）      激励电平：10（mW）

基准温度：-20~+70（℃）插入损耗：1.8（dB）

阻带衰减：1.8（dB）     输入阻抗：25（kΩ）

输出阻抗：25（kΩ）

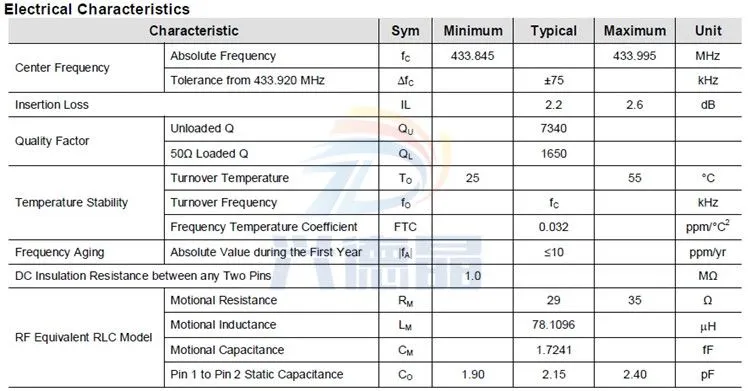

下表为供应防盗器用NDR4208贴片两脚声表谐振器433.92M各项电气指标参数：

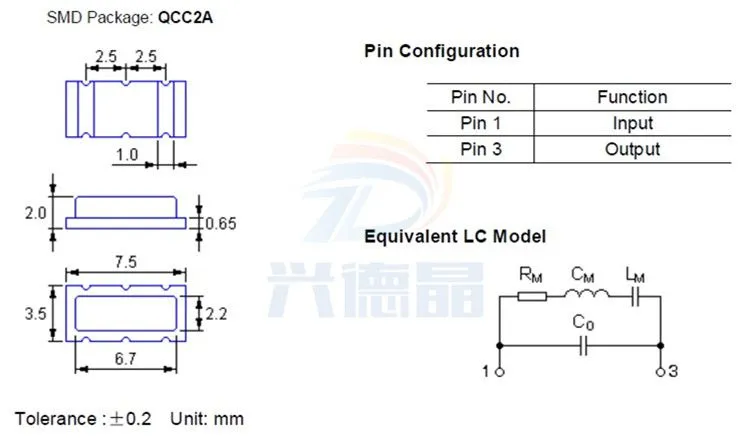

下图为供应防盗器用NDR4208贴片两脚声表谐振器433.92M规格尺寸图：

供应防盗器用NDR4208贴片两脚声表谐振器433.92M主要特点

声表谐振器元件主要作用原理是利用压电材料的压电特性，利用输入与输出换能器将电波的输入讯号转换成机械能，经过处理后，再把机械能转换成电的讯号，以达到过滤不必要的讯号及杂讯，提升收讯品质的目标。被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器等。

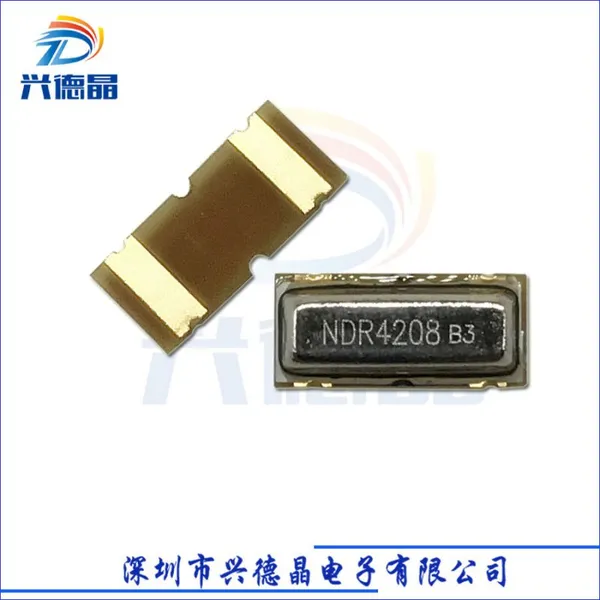

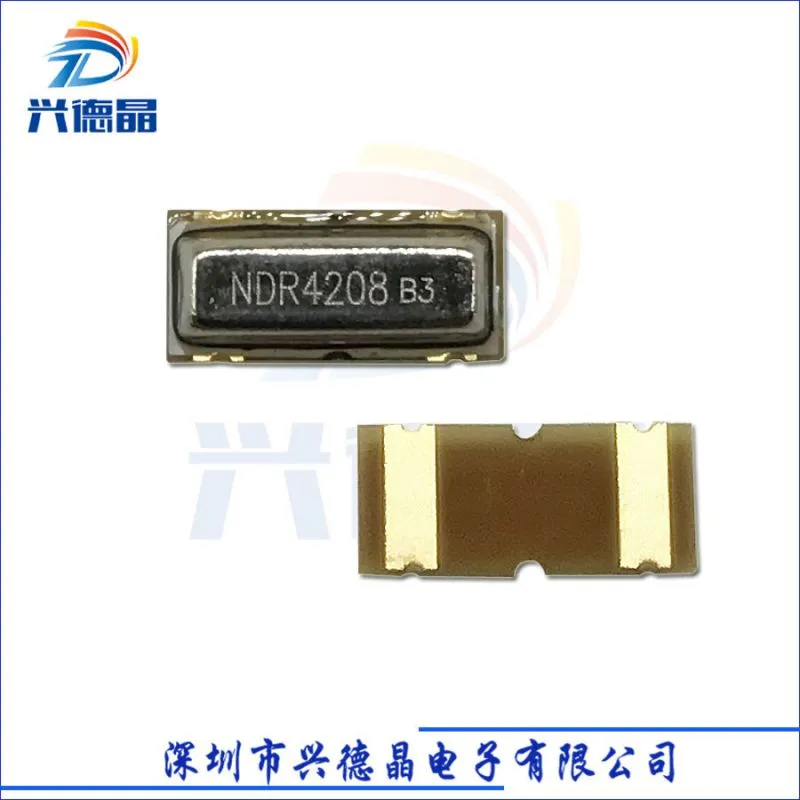

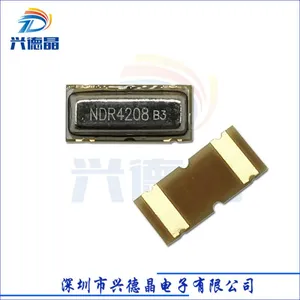

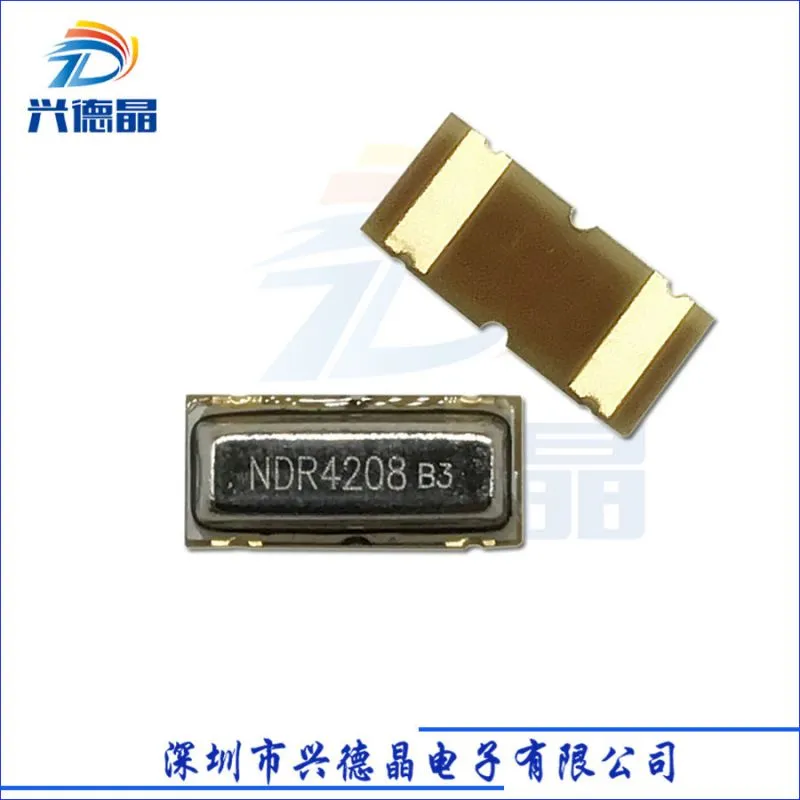

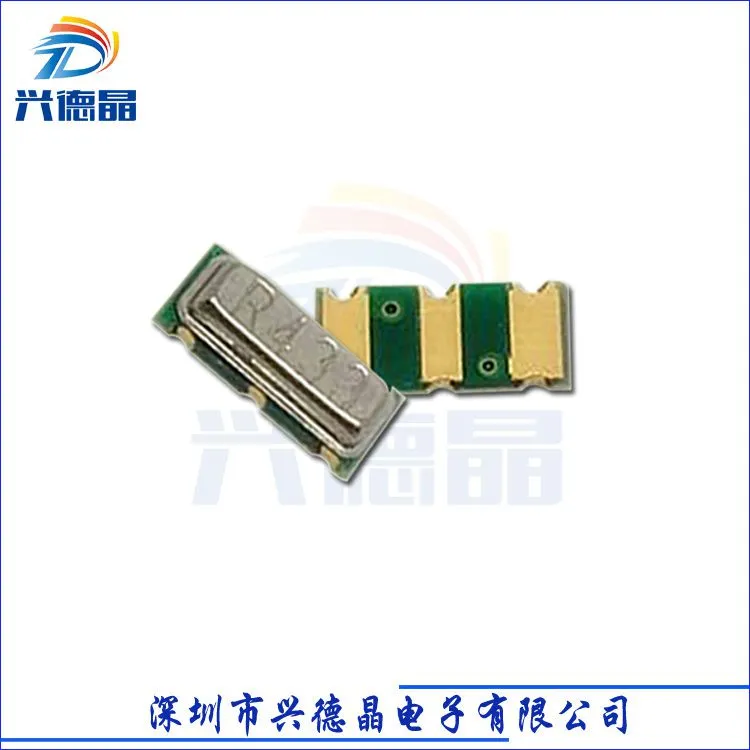

附图为：产品正面 产品反面 产品左面 产品右面 产品前面 产品后面

欢迎新老客户订购我公司产品：供应防盗器用NDR4208贴片两脚声表谐振器433.92M
