品牌 NI 型号 NI PCI-5114 分辨率 8

芯片 NI 芯片厂商 NI 接口 PCI

系统平台 Windows OEM 不可OEM 质保 一年

编号 779745-01

*产品说明*

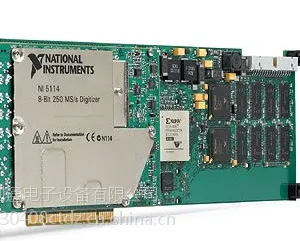

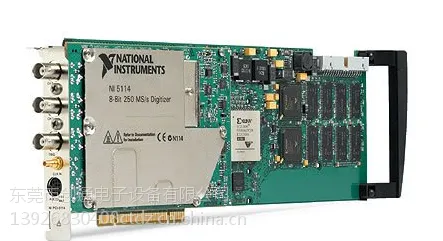

NI PCI-5114

250 MS/s, 8位数字化仪

8MB/通道 779745-01

250 MS/s实时采样，5 GS/s随机隔行扫描采样

125 MHz带宽

可同步采样的双通道

大容量板载内存——标准8MB至256MB

边缘、视窗、滞环、视频(包括HDTV)和数字触发

输入范围：40 mV到40 V

NI PCI-5114是一款低价位数字化仪，适于高速应用。NI PCI-5114拥有40 mV到40 V的输入范围、软件可选的50 Ω或1 MΩ输入阻抗、每通道高达256 MB的大容量板载内存、紧密的同步能力，以及包括HDTV视频触发在内的各种触发功能选项。驱动软件中通过编程生成的50多个内置测量与分析函数可在NI LabVIEW和LabWindows/CVI中进一步扩展到400个。

规范概括

概述

产品系列 数字化仪/示波器

总线类型 PCI

产品 编号 779745-03 , 779745-02 , 779745-01

操作系统 / 对象 实时系统 , Linux , Windows

LabVIEW RT支持 是

触发 视频 , 数字 , 模拟

同步总线(RTSI) 是

外部时钟 是

长度 35.5 cm

宽度 2 cm

高度 11.3 cm

I/O连接器 SMB公头 , BNC连接器

产品 PCI-5114

模拟输入

通道数 2

分辨率 8 bits

同步采样 是

采样率 250 MS/s

随机交织采样 (RIS)率 5 GS/s

带宽 125 MHz

输入阻抗 50 Ohm , 1 MOhm

共模电压 35 V

板上存储量 256 MB/ch

频率范围 0 Hz - 125 MHz

模拟输入电压 -20 V - 20 V

电压范围的敏感度 156 mV

最小电压范围 -20 mV - 20 mV

最小电压范围的敏感度 156 μV
