技术协议(0EA)

需方：

供方：江苏本格有限公司自动化科技有限公司

合同编号：（　　       ）

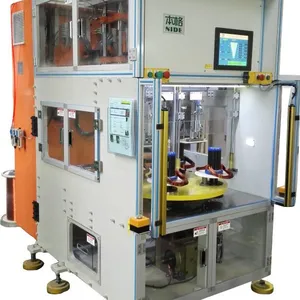

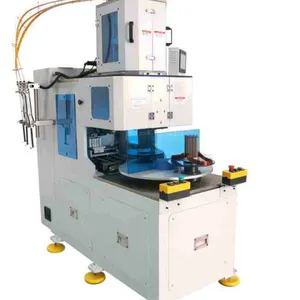

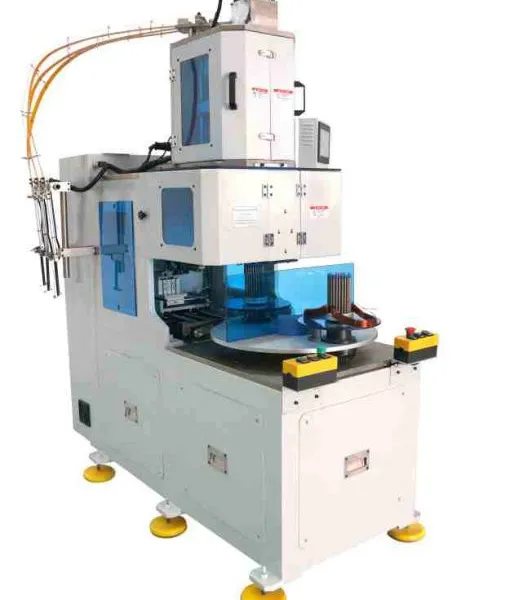

立式绕线机(RXL1-100)

• 飞叉轨迹：￠300mm（这个数据仅供参数，请按客户的定子参数要求而定）；
• 绕线转速：≤2000RPM；
• 跳档段数：1~5段；
• 适应线径：0.2~1.2mm；
• 绕线模具：每台含一套绕线模，三个线杯；
• 更换模具时间≈15分钟；
• 易损件：内针杆、外针杆、绕线杆。
• 机器整套模具装配后要求其转动和移动顺畅；
• 绕线模性能必须达到甲方生产要求；
• 带断线自动停止保护功能；
• 带触摸屏，转产换模可设定参数，
• 站姿操作，启动采用双手制按钮；
• 转盘双工位结构，采用伺服系统旋转与挂杯分度；
• 绕线头数1个，需满足多线线并绕；
• 主轴采用伺服电机控制，线圈匝数精度±1匝；
• 工作转速可任意设定，整机无明显振动、噪音；
• 漆包线无破皮、拉断等，漆包线使用完自动停车；
• 控制器可设定圈数、绕线转速、沉模高度、沉模转速、绕线方向等；
• 勾线剪线XY轴采用伺服系统运动，可调节过桥线和引出线长短；
• 沉模采用伺服系统运动，沉模段数6段；
• 绕线方式自动跳段、自动剪线、自动分度依序一次完成；
• 一次绕线合格率≥99.8%；；
• 台湾亿图数控系统为控制中枢；三菱伺服电机为执行元件；Autonics传感器为信号采集元件；
• 绕线头数：1个；
• 电源：380V/50/60HZ；
• 功率： 7KW；
• 设备重量：大约1000kg；
• 外形尺寸：L1500*W600*2200mm；
• 随机配送内六角扳手一套、说明书一套、电器原理图一份；；

• 随机配送内六角扳手一套、说明书一套、电器原理图一份;

二、设备的保修服务：

1. 设备的保修期为     年，在设备正式验收开始计算的     年内，正常使用情况下产生的故障48小时内到达现场，经甲乙双方确认无误后，由乙方进行免费维修或提供备件;
2. 超出保修期的维护是收费维护，具体费用根据费用估价后正式决定，在超出保修期时，乙方在接到甲方备件订购单，应及时提供优惠的报价，在***的时间内加工完成，以减少甲方的损失；

三、设备的验收：

1. 甲方到乙方工厂初步验收，设备的试机材料需要     提供，必要时要增加数量,由甲乙双方对整形的外观和性能等进行检查，并检查设备和模具的外观和运转情况，以上检查应符合条的要求。
2. 设备到达甲方工厂后，乙方派出工作人员协助完成设备的安装、调试,及最终验收。
3. 需方提供以下文件和实物：
4. 作为合同一部分的文件（需甲方确认）：
5. 定子铁芯图（含全部叠厚）：                           ；
6. 绕组图（含全部线径）    ：                           ；
7. 试机材料（需方应在合同签订后30天内将以下材料送于供方）

     注：如以上材料不能按期送达，我司设备将顺延交货，因此造成的一切后果由需方承担

     对于本技术协议中未规定的事项，双方应本着友好合作的态度，诚心诚意地努力解决。本协议一式二份，双方各执一份，由双方代表正式签字盖章后生效。
