该款Ethernet-SPI/DMX像素灯控制器是一款将Ethernet信号转换成SPI像素的控制器，它是专为大型的高密度像素灯工程而设计，如矩阵面板灯，建筑的外形轮廓灯等。它把基于以太网的控制协议转化为各种像素灯芯片的控制号，同时还附加输出DMX512信号，方便用户接入不同种类的灯具，实现对工程上所有灯具的统一控制。

功能特点：

1、LCD液晶菜单显示及内置WEB SERVER设置界面，操作简单方便。

2、支持网络DMX协议ArtNet，并可扩充其它协议。

3、多路SPI（TTL）信号输出，最多达5440个像素点控制。

4、同时输出DMX512信号，方便接入不同的灯具。

5、支持多种像素点控制IC，灵活的控制方式。

6、支持在线固件升级。

7、易损器件采用DIP插件设计，由于错误接线或短路造成的损坏用户自己就能修复。

8、内建测试模式，采用带有指示灯的网络接口，工作状态一目了然。

性能参数：

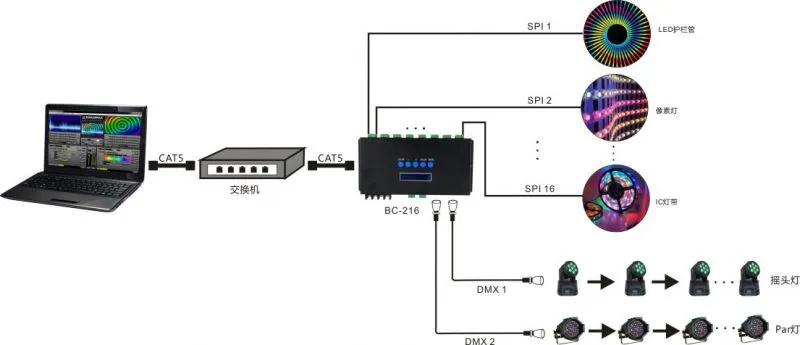

接线示意图：
