刺丝滚笼--铁路防护栅栏

《铁路线路防护栅栏》[通线(2012)8001]通用参考图：2012年九月铁路路线防护栅栏有了新的设计，详细内容如下：

防护栅栏组成：钢筋混凝土栅栏+0.5米高刺丝滚笼的防护栅栏。

钢筋混凝土栅栏：详见图纸

0.5米高刺丝滚笼组成：刺丝刺绳+刀刺滚笼+钢丝+立柱

刺丝滚笼详细技术要求：
   (1)刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳卷径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
   (2)刀片刺绳由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。
   (3)刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。
   (4)刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.

  （5）刺丝滚笼、纵向拉筋、冷拔钢丝、支架抱箍、支架、螺母、垫圈等均需采用热镀锌处理，镀锌量为270g/cm2。
  （6）所有支架抱箍螺栓均采用防盗设计，由抱箍、防盗螺母、防盗垫圈组成，安装及拆卸需使用专用工具。
  （7）抱箍原材按GB1491.1-2008标准执行，立柱30×50×2.0mm矩管按GB/T3094-2000标准执行。
  （8）刺丝镀锌前直径误差≤0.05mm，内丝镀锌前直径误差≤0.05mm，刀片宽度、长度、刀片间距误差≤1.0mm。
  （9）刺丝滚笼外观不得有裂纹、折叠及明显擦痕。

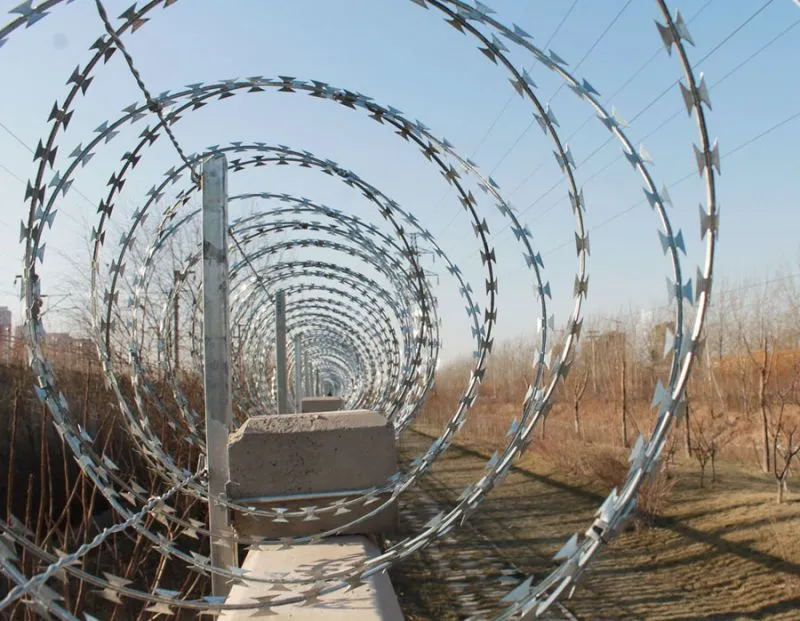

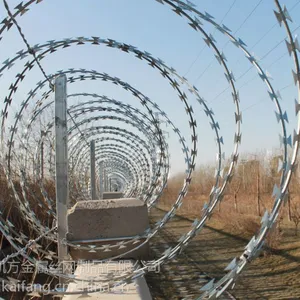

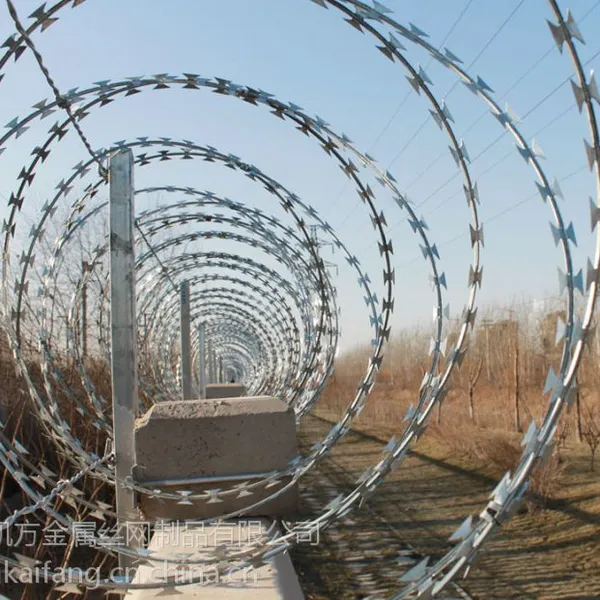

刺丝滚笼近照

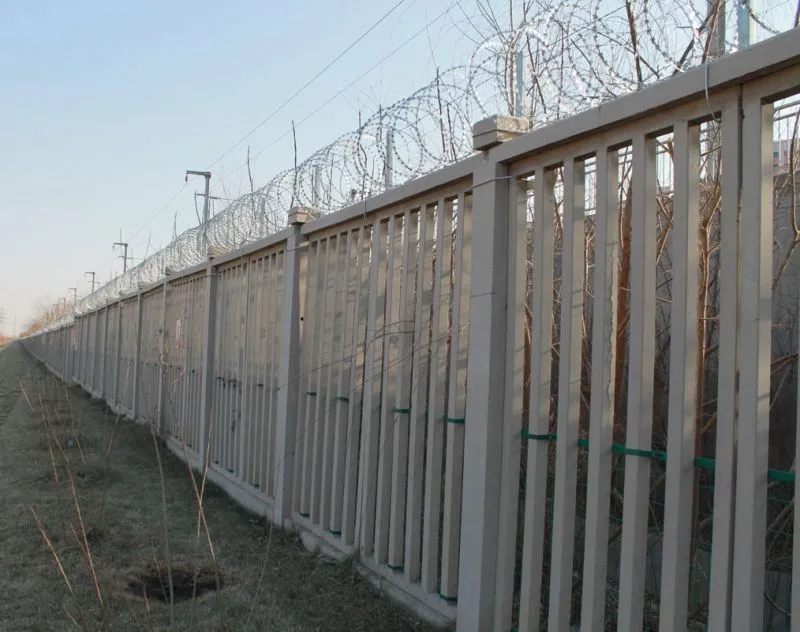

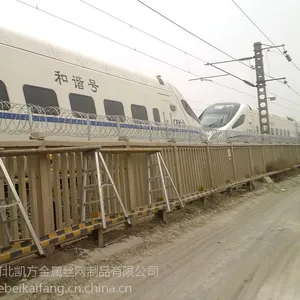

刺丝滚笼外侧

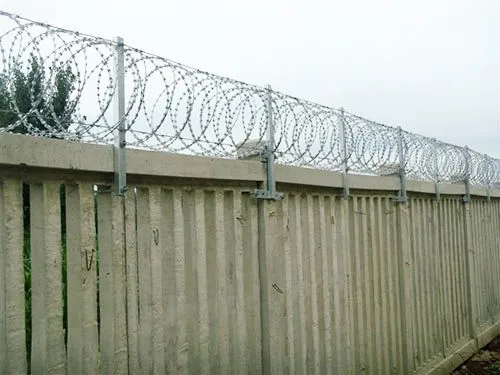

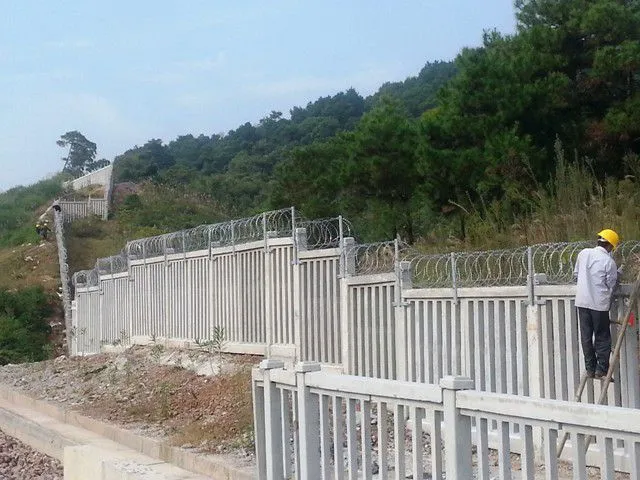

刺丝滚笼安装照片

刺丝滚笼内侧
