江苏杰达钢结构工程有限公司以"永恒追求客户满意"为企业精神，以"创业创新创特，求诚求进求强"为发展理念，以"中国建筑科学院"、"天津大学"、"太原煤炭设计院"等多家科研单位合作为载体。公司技术力量雄厚，生产设备***，装备设施齐全，产品质量过硬，安装施工精致。公司的整个设计过程全部采用国内进的PKPM计算机辅助设计，全程计算机CAD出图。螺栓球加工设备引进台湾生产的数控机床的加工中心，产品检测采用超声波无损探伤、***探伤仪、磁粉探伤仪、干漆膜涂层测厚仪、金相分析仪、金属材料万能试验机、冲击试验机、硬度试验机等检测设备。装备有***的轻钢结构、钢网架、采光玻璃等设备，公司年生产安装轻钢结构工程25000吨，钢球网架结构工程16000吨，不锈钢网架及不锈钢复合网架700吨，螺栓球11000吨，采光玻璃及幕墙工程近150000平方米。公司先后承接了"江苏中盛木业有限公司轻钢厂房"、"广州茂名滨海国际酒店会议中心"、"云南昆明经济管理职业学院安宁体育馆"全国30多个重点工程项目。公司通过质量、环境、职业健康体系认证，先后荣获"中***质产品"、"江苏质量诚信消费者***示范单位"、"江苏省诚信***品牌企业"、"江苏省质量守信誉***施工单位"、"江苏省工程建设用户满意施工企业"等20多项称号，进入"中国质量诚信企业协会会员单位"和"中国质量信用企业协会会员单位"名录。
|江苏杰达钢结构工程有限公司持"信誉为生命、产品为先导，质量为依托，服务为***"的宗旨，强化公司顶层设计，积蓄正能量，迎四海宾朋，交八方挚友，携手共创辉煌！

|我公司专注于拱形屋顶（金属波纹钢屋盖）结构工程施工，公司有914-610型、MIS240型、YT6118型、YJ3011型等多台无梁起拱压瓦机，实力雄厚，技术***，经验丰富，值得您的信赖，期待与您合作！


湖南省岳阳市岳阳楼区交易市场彩钢房屋质量||

金属波纹钢屋盖如何处理节点？
|⑴拱形屋顶与下部结构一般采用铰接，也可用固接。
|⑵圈梁上需设置预埋件，其上焊通长布置的特种角钢。
|⑶拱形屋顶拱脚与圈梁上角钢可采用栓接或自攻钉连接。

湖南省长沙市开福区跨度25m金属屋盖生产厂家||

拱形屋顶方案制定
|4.1拱形屋顶板长计算
|随着跨度的不同，彩钢板大棚的拱度也有所差别，因此，在施工前，必须针对施工的实际跨度进行计算，以确定加工后的彩钢板的长度。计算依据参照表1，以27m跨度，墙厚20cm为例，计算步骤如下：
|27m跨度的实际彩钢板屋盖跨度为：
|27m－0.2m（墙厚）＋0.24m（伸入梁内）×2＝27.28m
|根据表1，高跨比取0.2，拱高为27.28m×0.2＝5.456m
|根据跨度与拱高算得，彩钢板实际每跨长度为：29.28m
|考虑压纹过程中2～3％的长度损耗，27m跨度屋盖的单块彩钢板的加工长度取30m。
|5、施工工艺
|5.1拱形屋顶工艺流程
|5.2拱形屋顶预埋件、铁托板、拉环加工
|预埋件采用10mm厚热轧板与Ф14钢筋加工而成；铁托板采用1500×5×6000热轧板加工，成型后，经除锈涂刷防锈底漆两道；拉环由Ф20钢筋加工。具体尺寸详见图4～图6。
|5.3拱形屋顶预埋件埋设
|预埋件应在钢筋混凝土天沟砼浇筑前埋设，焊接在梁钢筋上，间距不得大于80cm，且每根柱子***必须埋设一个，用于焊接拉环。为***以后铁托板安装的质量，预埋件焊接时应带通线控制好位置与标高。
|5.4拱形屋顶铁托板、拉环安装
|天沟砼浇筑完成后开始安装铁托板
|与拉环，铁托板为通长安装，拉环只安
|装于柱子***。均通过焊接与预埋件连
|接，定位详见图7。
|卷材成型通过车载移动彩钢板加工机完成。这种结构是靠在钢板上轧制出波纹成型的。将卷板变成拱型屋盖需要两道成型工艺：步将钢板轧成U形或梯形波纹直槽板，***步通过在下部轧出横向小波纹而将直槽板轧成拱型槽板。拱型槽板的曲率大小就是靠槽板上横向小波纹的深浅来调整的。双向波纹***改变了钢板的力学性能。步轧制成的槽形波纹***提高了钢板的横向刚度，是结构承载力的根本所在。而***步轧成的横向小波纹则可提高钢板的局部稳定承载力，增强结构纵向抗弯刚度，突出结构壳体受力特性。每吨彩钢板卷材的展开长度约为100～120m，加工成梯型板后，需采用切割机切割为合适的长度。
|5.6拱形屋顶组板、地面锁边
|通过车载设备加工成的单块“U”型板，需经过地面锁边方可用于吊装，其原因有二，一是单块板长细比过大，容易折断；二是节约吊车台班。通过锁边机将三块单板加工为一块整板，可大大节约吊装所花的时间。每块单板的形状及锁边机工作的原理如图8所示。
|图8锁边原理及示意图

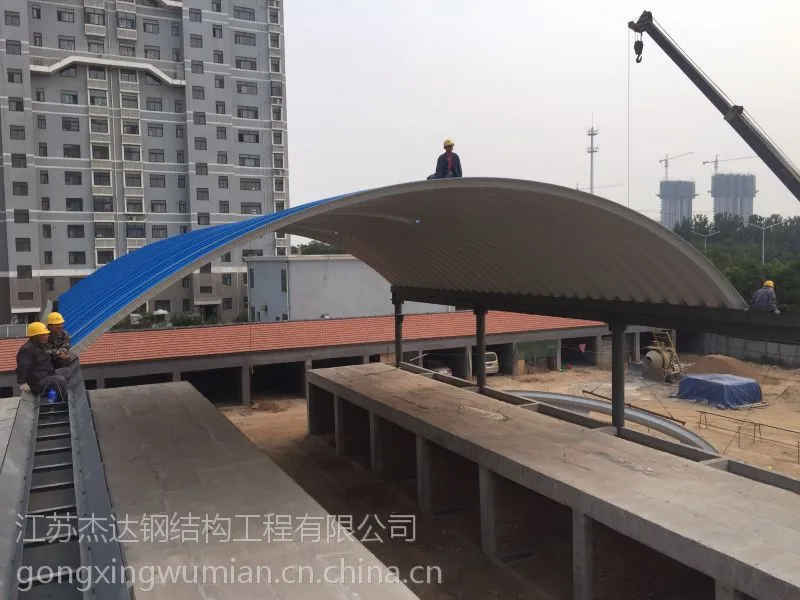

|5.7吊装、屋面锁边
|彩钢板吊装采用人工配合汽车起重机进行。其施工程序如下：

联系方式
|地址：江苏省盐城市建湖县经济开发区886号
|电话：0515-86253366
|传真：0515-86271118
|手机：18811000665

拱形屋顶：

江苏杰达钢结构工程有限公司是一家从事钢结构厂房、天桥工程的设计、制作与安装的专业施工企业，公司债建江苏杰达钢结构工程有限公司专注于专业包工包料施工||

杰达钢构专注于无梁拱形屋顶（金属波纹钢屋盖）结构工程施工，拥有914-610型、MIS240型、YT6118型、YJ3011型等多台无梁起拱压瓦机，在全国各地都有大小不等、跨度不一、结构多样的拱形屋顶样板工程，涵盖了工业厂房、粮库冷库、体育场馆、集贸市场等多种形式，例如湖北三宁化工年产300万吨氮肥的成品化肥仓库--2#仓库拱形屋顶压型安装工程、山东潍坊的农贸市场--十甲农贸市场含主体钢构在内的拱形屋顶制作安装工程、江苏扬州国家粮食储备库首栋无梁无檩屋面--金属波纹拱形屋顶总包工程。|

湖南省吉首市各种跨度拱形屋面专家||

拱形屋顶如何采光
|拱形屋顶结构的采光主要有两种作法：
|⑴在拱形槽板的壳板上开口，代之以金属波纹拱形采光板。
|⑵局部改变拱高，拱高变化处的竖立面用金属波纹拱形采光板封闭。采光出处的开口不预留，待结构完成后，用等离子切割机杂一结构上开孔。采光板安装完毕后，开孔处用密封胶封闭。采光处结构要加强。
|

湖南省株洲市渌口镇体育场馆金属屋面制作安装||

一、拱形屋顶工艺简介：
|拱形波纹屋面是天津大学博士生导师刘锡良教授及其研究生们研究开发的新型空间结构形式，原材料是上海宝钢生产的建筑外用TSTE28冷轧镀锌彩涂钢板，通过自动成型机组冷模滚压成拱形板材、然后组合、吊装而成的。本结构具有造价低、外形美观、内部空间好、结构自防水，耐酸、碱，耐盐雾度高，彩板免维护，使用周期15年，保修3年，机械化施工速度快等特点，具有8~36m的跨越能力。
|屋面特点：
|1、材料：采用上海宝钢产建筑外用彩涂钢板，型号TS280GD-914C。
|2、耐久、防腐：该材料采用冷扎板，热镀锌，正反两面两涂两烘，镀锌层为一般镀锌钢板的11倍，整体屋面没有接头，加工制作过程中若出现伤损，可采用同样面漆进行补涂而达到防腐的目的。满足耐久等级二级，保修5年。
|3、防水：采用金属屋面成型机组，跨度方向为一整体，纵向自动封边机咬和连接，自然防水，绝无渗漏。
|4、避雷：拱形波纹金属屋面不需要避雷措施,仅将屋面按规范做避雷与金属屋面接为一整体，板厚大于0.5mm的钢板可以作为避雷接闪器,本身仅接地处理即可。
|5、埋件：根据工程电气照明设计需要设置屋面预埋管线吊件.
|二、拱形屋顶工程概况:
|该工程为山东潍坊十甲农贸市场拱形屋面工程，位于山东省潍坊市高新区金马路以东、樱前街以北，其中跨度14米拱形屋面2跨，设计板厚0.8mm；跨度15米拱形屋面2跨，设计板厚0.8mm；跨度16米拱形屋面9跨，设计板厚0.8mm；跨度25米拱形屋面1跨，设计板厚1.2mm。总面积为26414.38平方米。
|屋面颜色：海蓝色。
|根据本公司的类似工程施工经验，施工质量的偏差直接影响屋面的承载力，在屋面施工过程中每道工序必须严格质量控制。
|三、拱形屋顶施工组织设计：
|1、编制依据：
|（1）、设计图纸；
|（2）、金属屋面技术施工规程；
|（3）、施工现场实际踏勘；
|（4）、相应的现行建筑规范及国家有关文件法规；
|（5）、现行建筑有关文件法规；
|2、本施工组织设计参照的有关规范、标准：
|（1）、《建筑结构荷载规范》
|（2）、《钢结构设计规范》
|（3）、《钢结构工程施工及验收规范》GB50205-95
|（4）、《拱形波纹钢屋盖结构技术规程》CSCE167：2004
|3、材料：
|a、采用宝钢TS280GD-914C彩涂钢板;
|b、屋面颜色：海蓝色；
|c、材料产地：上海等宝钢厂；
|4、工期：根据本工程的特点结合土建施工进度，工程施工工期70个晴天。施工场地的施工条件不具备施工条件相应顺延。
|5、施工方法：
|（1）、拱形屋顶施工依据：
|a、甲方所提供勘察报告及当地的地貌地理、风、雪荷载等资料，以及相关图纸、文件。
|b、《金属拱形波纹屋盖结构技术规程》、以及国家现行标准和有关工程施工验收规范。
|（2）、施工准备：
|a、平整好加工场地，甲方提供施工电源；
|b、对梁顶面进行纵、横向复测；
|c、根据设计图纸进行单元板试加工。
|（3）、屋面直板的轧制：

||
