本机不但可以使现蜡笔的自动下料，还可以区分色彩，让一盒蜡笔中包含24支不同的蜡笔成为了可能。咨询：13695753818

蜡笔装盒机设备装盒部件的工作说明

1、蜡笔装盒机纸盒架

纸盒架用于堆放纸盒的位置，一次性可放置300-500个纸盒，当纸盒用完时，需用人手添加纸盒，该纸盒架可以根据纸盒的大小进行调节。该机构如果调节不到位（包括纸盒架导轨、吸盘）及纸盒压痕 不深，会导致开不了盒，如果压痕够深，还是开不了盒，我们会根据当时开不了盒的情况，增加一些弹簧片装置等。（纸盒压痕一般在0.4MM深）。

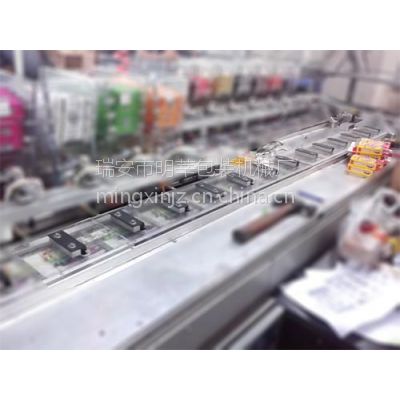

2、蜡笔装盒机物料输送带

物料输送带用于放置产品的位置，该输送带可根据产品的大小，松开两个螺丝交叉移动，就可以对推料格进行调节。另推料格两边有档板，防止产品放歪。该输送带可以用人手放置，也可以用机器放置。用机器放可用光电定位，两台机器编辑程序，使机器动作协调一致

3、进料口

当感应到输料输送带上有产品过来，机器会自动吸盒，推 料，如果没有产品过来，机器则不会吸盒，如果有产品输送过来，机器没有纸盒，则会停机，起到保护的作用。纸盒开盒后，通过纸盒传送机构链条将纸盒送到推料 口处，将有（上、下、左、右）四处档板将盒子撑开，让产品顺利推入纸盒内，如果出现产品推不进去的情况，机器则会自动停机，起到保护机器及产品的作用。建 议内盒或产品与外盒（长／宽／高）需要有2-3MM的间隙，以防推料时外盒过小，推不进去及撞坏纸盒。

4、蜡笔装盒机封盒

当产品装入纸盒内，机器自动进行两边折耳及折页。调节机器长／宽／高的具体部位。我们可以根据纸盒的大小在需要调节位置上做好标识，调机人员只要根据纸盒的大小将相关部位移到标识之 处即可，如按此种方式操作，会减少调机人员调机难度系数和转纸盒规格的调机时间

特点
1、产品进盒不到位自动停机, PLC自动显示故障，并停机报警，显示机器操作及维修方式
2、无纸盒，无产品自动停机
3、方便更换不同产品的规格
4、主传动有过载保护装置
5、PLC自动显示装盒速度及成品计数
6、无产品，自动剔废

技术参数
电源：　　　  Ac380v三相四线50HZ
总功率： 　　 1.5KW
生产能力：　　主机运行速度50-100盒/分
　　　　　　　折纸机运行速度50-100盒/分
耗气量；　　  20m3/h(压力0.5-0.7mpa)
包装材料；   纸盒质量；250-300g/m2(看纸盒大小定)
规格：　　   尺寸(LxWxH)200x90x60mm
　　　　　　 最小尺寸：(LxWxH)50x20x15mm
外形尺寸：   3300x1350x1650mm
重量：　　   约1.2吨

蜡笔装盒机下料装置，一般要看客户的包装要求来设定，一般来说，如果蜡笔分为3层，就需要3台下料装置共同完成下料，如下图所示:
